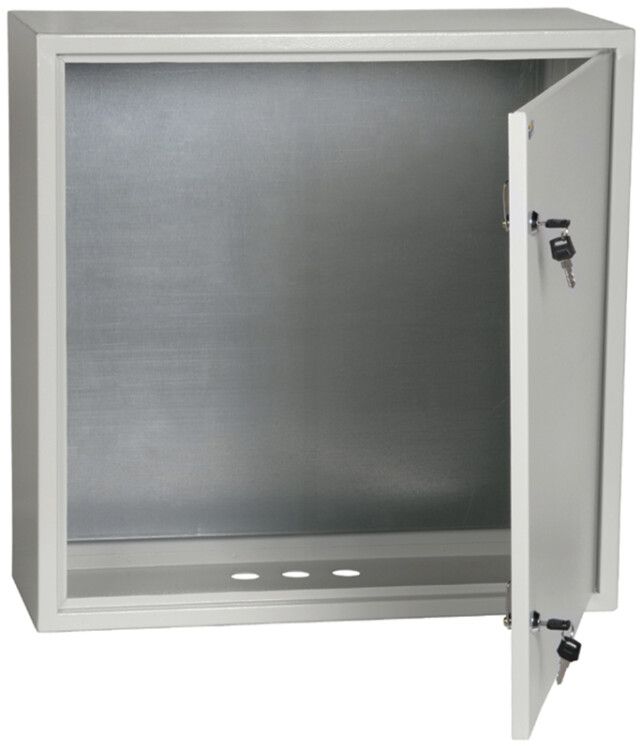

Корпус металлический ЩМП-6.6.2-0 (600х600х250мм) УХЛ3 IP31 IEK - YKM40-662-31

Корпус металлический ЩМП-6.6.2-0 600х600х250 УХЛ3 IP31 с монтажной панелью от IEK предназначен для сборки электрощитов в условиях промышленных объектов с умеренным и холодным климатом. Артикул ykm40-662-31 обеспечивает надежную защиту внутреннего оборудования за счет стального корпуса с порошковым покрытием и встроенной монтажной панелью.

Назначение и область применения

Корпус металлический ЩМП-6.6.2-0 600х600х250 УХЛ3 IP31 с монтажной панелью используется для монтажа электрооборудования в щитах управления, автоматики и распределения энергии. Подходит для установки автоматических выключателей, контакторов, реле, трансформаторов и других устройств модульного и немодульного исполнения. Применяется в цехах, на насосных станциях, в системах вентиляции и на объектах ЖКХ. Климатическое исполнение УХЛ3 позволяет использовать корпус в помещениях с температурой от −40 C до +40 C и повышенной влажностью.

Технические характеристики

• Габариты: 600×600×250 мм
• Материал корпуса: сталь толщиной 1–1,5 мм
• Толщина монтажной панели: 1 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска, устойчивая к механическим повреждениям и коррозии
• Количество вводов: 3 отверстия диаметром 31 мм, расположены снизу корпуса
• Дверь: металлическая, одинарная, с замком и единым ключом
• Тип крышки: закрытого типа
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩМП-6.6.2-0 600х600х250 УХЛ3 IP31 с монтажной панелью рассчитан на открытую установку - крепится к стене с помощью анкеров или болтов через отверстия в боковых стенках. Монтажная панель съемная, что упрощает сборку и обслуживание внутри щита. Для фиксации проводов и кабелей используются три вводных отверстия Ø31 мм снизу - рекомендуется применять кабельные вводы соответствующего диаметра. Размеры позволяют разместить до 18 модулей шириной 17,5 мм (по стандарту DIN 43880). Установка возможна на любые прочные вертикальные поверхности: кирпич, бетон, металл.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-233/19. Защита IP31 исключает попадание крупных сторонних предметов и конденсата, однако не предназначена для работы во влажных средах с постоянными брызгами или дождём. Замок на дверце предотвращает несанкционированный доступ, но не обеспечивает взломостойкости. Напряжение питания не регламентируется - корпус является только защитной конструкцией.

Преимущества

• Съемная монтажная панель ускоряет сборку и снижает риск повреждений при работе с оборудованием
• Порошковое покрытие увеличивает срок службы и устойчиво к царапинам и химическим воздействиям
• Стандартные габариты обеспечивают совместимость с большинством комплектующих и крепежей
• Три вводных отверстия позволяют организовать вход кабелей без дополнительных элементов
• Корпус ЩМП-6.6.2-0 от IEK прошел проверку на соответствие нормам безопасности для промышленного использования

Ограничения применения

• Не применяется в местах с высокой влажностью, где возможны прямые брызги или струйный поток воды - степень защиты IP31 недостаточна
• Не подходит для наружной установки - отсутствует уплотнение на дверце и защита от осадков
• Не предназначен для взрывоопасных зон (не имеет маркировки Ex)
• Комплектация некомплектная - требуется самостоятельная закупка кабельных вводов, крепежа, заземления и внутренней фурнитуры
• Толщина стали 1 мм требует осторожного обращения при транспортировке - возможна деформация при ударах

Примеры использования

• Щит управления насосной станцией в тепловом пункте
• Распределительный щит на участке конвейера в пищевой промышленности
• Шкаф автоматизации системы вентиляции в офисном здании
• Центральный щит учета электроэнергии в многоквартирном доме
• Пульт управления станком с ЧПУ в механическом цехе

Практические советы

• Перед монтажом проверьте, чтобы вводные отверстия Ø31 мм были свободны - удалите заглушки, если они есть
• Для лучшей теплоотдачи оставляйте минимум 5 см свободного пространства вокруг корпуса
• При использовании в сырых помещениях дополнительно прокладывайте термостойкие уплотнители в местах ввода кабелей
• При необходимости удлинения монтажной панели используйте стандартные крепежи M4/M5 - она просверлена под них
• Артикул ykm40-662-31 совместим с другими изделиями серии ЩМП от IEK - можно комбинировать с аналогичными корпусами для многосекционных решений
• Не забудьте выполнить заземление корпуса - контактная площадка предусмотрена, но не подключена
