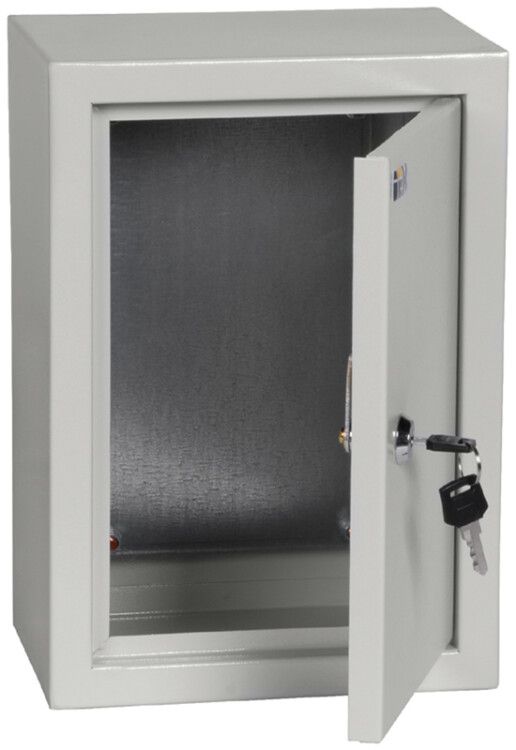

Корпус металлический ЩМП-3.2.1-0 (300х210х150мм) УХЛ3 IP31 IEK - YKM40-321-31

Корпус металлический ЩМП-3.2.1-0 300х210х150 УХЛ3 IP31 с монтажной панелью - это компактный сварной щит для сборки электрощитов управления, автоматики и силовой аппаратуры. Произведённый компанией IEK, артикул ykm40-321-31, рассчитан на открытую установку и подходит для условий умеренного и холодного климата.

Назначение и область применения

Корпус металлический ЩМП-3.2.1-0 300х210х150 УХЛ3 IP31 с монтажной панелью предназначен для внутренней установки электрооборудования: автоматических выключателей, контакторов, реле, клеммников и других устройств. Подходит для монтажа как модульных, так и немодульных элементов. Применяется в системах управления технологическими процессами, на промышленном оборудовании, в распределительных пунктах, на объектах ЖКХ и транспорте. Монтажная панель позволяет фиксировать оборудование надёжно и удобно для обслуживания.

Технические характеристики

• Габариты: 300×210×150 мм
• Материал корпуса: сталь толщиной 1–1,5 мм
• Толщина монтажной панели: 1 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40 C до +40 C, в условиях повышенной влажности
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска - устойчиво к царапинам и коррозии
• Количество вводов: 3 отверстия диаметром 31 мм, расположены снизу корпуса
• Дверца: металлическая, одинарная, закрывается на замок с единым ключом
• Тип крышки: закрытого типа
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩМП-3.2.1-0 300х210х150 УХЛ3 IP31 с монтажной панелью совместим с DIN-рейками шириной 35 мм, которые можно смонтировать на основную панель. Для крепления оборудования используются стандартные саморезы и болты M4–M6. Монтаж осуществляется открытым способом - на стену или опорную раму. Отверстия для ввода кабеля (D31 мм) позволяют провести три кабеля с внешним диаметром до 31 мм. Перед монтажом проверьте соответствие диаметра кабеля и размера ввода. Съемная монтажная панель упрощает сборку и последующее обслуживание - её можно демонтировать для удобства работ.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015. Степень защиты IP31 обеспечивает безопасность от случайного прикосновения к токоведущим частям через решётки или отверстия. Наличие замка предотвращает несанкционированный доступ. Цветовое исполнение 7035 RAL соответствует промышленным нормам. Артикул ykm40-321-31 зарегистрирован в реестре радиоэлектронной продукции (РЭ-233/19).

Преимущества

• Съёмная монтажная панель - ускоряет сборку и ремонт
• Порошковое покрытие повышает долговечность и устойчивость к механическим воздействиям
• Жёсткая конструкция из стали обеспечивает прочность при нагрузках
• Запирающаяся дверца с единым ключом снижает риск вмешательства
• Три готовых ввода уменьшают время подготовки к монтажу
• Климатическое исполнение УХЛ3 позволяет использовать в неотапливаемых помещениях

Ограничения применения

Корпус металлический ЩМП-3.2.1-0 300х210х150 УХЛ3 IP31 с монтажной панелью не предназначен для установки во влажных средах с постоянными брызгами, струями воды или в зонах с высокой запылённостью. Степень защиты IP31 не защищает от попадания воды под давлением или от пыли. Не рекомендуется применять в помещениях с химически активной средой, где возможна коррозия металла. Также не подходит для наружной установки без дополнительной защиты.

Примеры использования

• Щит управления насосной станцией
• Распределительный щит на конвейере
• Шкаф автоматизации системы вентиляции
• Внутренний щит питания освещения в производственном цехе
• Контрольный пункт для терморегуляторов в теплом складе

Практические советы

• Перед установкой проверьте, что все кабели, проходящие через вводы, имеют наружный диаметр ≤31 мм - иначе потребуется доработка отверстий.
• При использовании в сырых помещениях дополнительно обработайте места вводов герметиком, даже при наличии IP31.
• Не перегружайте монтажную панель - масса установленного оборудования не должна превышать допустимую нагрузку на крепления.
• При необходимости замены замка используйте оригинальный ключ - он единственный для данной модели.
• Артикул ykm40-321-31 совпадает с продукцией IEK - при заказе убедитесь, что указан именно этот код, чтобы получить нужный корпус.
