Щит с монтажной панелью ЩМП- 60.40.21 (ЩМП-09) (ВхШхГ) 600х400х210 IP31 PROxima | mb22-09 EKF

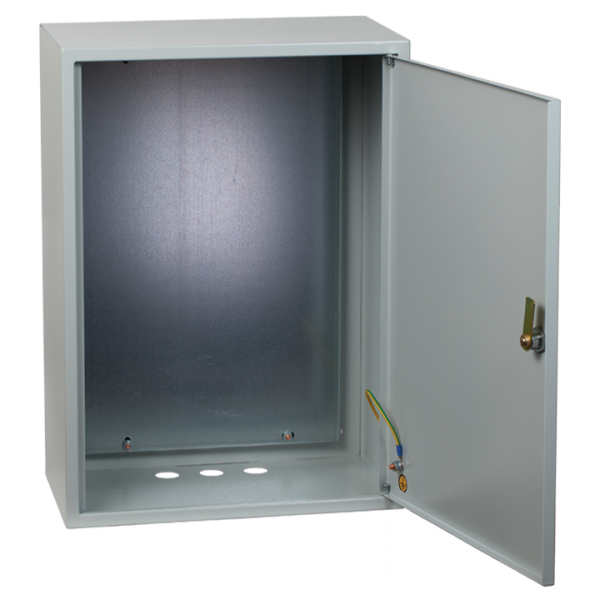

Щит с монтажной панелью ЩМП-60.40.21 (ЩМП-09) (600х400х210) IP31 от EKF PROxima — это прочный металлический корпус с установленной съёмной монтажной платой для компоновки силового и модульного оборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в системах управления, распределения электроэнергии и автоматизации на объектах промышленного и коммунального назначения.

Назначение и область применения

Щит с монтажной панелью ЩМП-60.40.21 (ЩМП-09) предназначен для внутреннего монтажа устройств автоматики, контакторов, автоматических выключателей, реле и других элементов электрощита. Обеспечивает защиту оборудования от механических повреждений и внешних воздействий. Применяется в системах управления станками, конвейерами, насосными станциями, распределительных пунктах зданий, а также в бытовых и административных объектах с контролируемым микроклиматом.

Технические характеристики

• Размеры корпуса: 600×400×210 мм (Ш×В×Г)
• Монтажная глубина: 190 мм — позволяет размещать оборудование с крупным габаритом
• Материал корпуса: сталь толщиной 1,2 мм, согласно ГОСТ 1050-88
• Толщина задней стенки: 1 мм
• Степень защиты: IP31 — защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 630 А — допустимый ток через вводные устройства, не относится к току самого корпуса
• Напряжение: 380 В — рекомендуемый рабочий уровень сети
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковая окраска, фосфатирование — предотвращают коррозию
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Количество кабельных вводов: 3 — готовые отверстия для прохода кабелей
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-60.40.21 (ЩМП-09) совместим с любым стандартным модульным оборудованием DIN-рейки (35 мм) и силовым оборудованием, требующим крепления на плите. Монтажная панель съёмная — её можно демонтировать для удобной сборки внутри цеха, затем установить в корпус. Крепление корпуса — на стену с помощью болтов или анкеров. Открытая установка исключает необходимость в нише. Для подключения кабелей используйте имеющиеся три ввода — при необходимости увеличьте количество с помощью дополнительных вводных уплотнителей (не входят в комплект).

Безопасность и стандарты

Класс защиты I — корпус имеет заземляющий контакт, который необходимо подключить к системе защитного заземления. Щит с монтажной панелью ЩМП-60.40.21 (ЩМП-09) соответствует требованиям ТУ 3434-001-96504521-2007 и может применяться в системах молниезащиты — предусмотрен вывод для подключения молниеприёмника или заземляющей шины. Наличие замка и закрытой дверцы обеспечивает защиту от случайного доступа.

Преимущества

• Высокая жёсткость корпуса за счёт сварной конструкции
• Съёмная монтажная панель ускоряет сборку и снижает риск повреждения оборудования при монтаже
• Атмосферостойкая порошковая краска и фосфатирование обеспечивают долговечную защиту от коррозии
• Изготовлен из российской стали — соответствие ГОСТ 1050-88 гарантирует качество материала
• Компактные габариты позволяют использовать в ограниченном пространстве

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP31 не защищает от дождя, брызг и пыли в значительных количествах
• Не подходит для помещений с постоянной влажностью выше 90%, агрессивными средами или химическими выбросами
• Комплектация некомплектная — в комплект не входят автоматы, DIN-рейки, клеммы, провода, заземляющая шина; всё необходимо докупать отдельно
• Номинальный ток 630 А — это максимальный ток, который может пропускать вводной кабель, а не сам щит; важно правильно рассчитывать нагрузку на внутренние устройства

Примеры использования

• Электрощит управления насосной станцией в котельной
• Распределительный пункт на этаже офисного здания
• Щит автоматизации конвейерной линии на пищевом производстве
• Центральный щит освещения в многоквартирном доме
• Пункт питания системы видеонаблюдения и сигнализации

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования — глубина 190 мм должна полностью вместить все модули
• При использовании в местах с возможным попаданием влаги (например, в подвале) дополнительно уплотните кабельные вводы
• Обязательно подключите заземляющую шину к корпусу — это требуется по правилам ПУЭ
• Для удобства обслуживания оставьте свободное пространство вокруг щита — минимум 60 см спереди
• Щит с монтажной панелью ЩМП-60.40.21 (ЩМП-09) от EKF PROxima хорошо сочетается с продукцией серии PROxima — одинаковые цвета, типы креплений и стандартизированные размеры
