Щит с монтажной панелью ЩМПг-65.50.22 EKF(ЩРНМ-3) IP54 PROxima | mb24-3 EKF

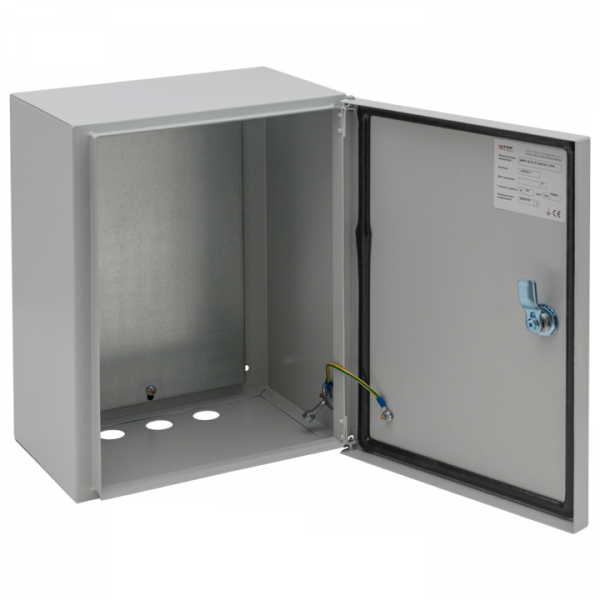

Щит с монтажной панелью ЩМПг-650х500х220 (ЩРНМ-3) IP54 герметичный от EKF PROxima предназначен для наружной и внутренней установки силового и управляющего оборудования. Корпус из стали с порошковым покрытием обеспечивает долговечность в сложных условиях, а наличие монтажной панели упрощает компоновку устройств.

Назначение и область применения

Щит с монтажной панелью ЩМПг-650х500х220 (ЩРНМ-3) IP54 герметичный используется для сборки щитов управления, автоматизации и пунктов распределения электроэнергии. Подходит для установки в помещениях и на открытых площадках — например, возле станков, конвейеров, насосных станций, на объектах ЖКХ, промышленности и энергетики. Благодаря защищённому корпусу и высокому классу герметичности, изделие выдерживает воздействие пыли, влаги и перепадов температур.

Технические характеристики

• Размеры корпуса: 650×500×220 мм (Ш×В×Г)
• Глубина монтажа: 205 мм — позволяет размещать устройства с глубокими креплениями
• Материал корпуса: сталь толщиной 1,2 мм; дверца и крышка — 1 мм
• Степень защиты: IP54 — защита от пыли и брызг воды со всех сторон
• Цвет: 7035 RAL (серый металлик)
• Номинальный ток: 630 А — рассчитан на работу с мощными нагрузками
• Напряжение: 380 В — соответствует трёхфазным сетям промышленного типа
• Климатическое исполнение: УХЛ3 — работает при температурах от −40°C до +40°C
• Количество кабельных вводов: 3 шт. — для подключения входящих/выходящих кабелей
• Покрытие: порошковое — устойчиво к царапинам, коррозии и химическим воздействиям
• Класс защиты: I — заземление корпуса обязательно
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-650х500х220 (ЩРНМ-3) IP54 герметичный имеет готовую стальную панель с отверстиями под DIN-рейки и крепления для аппаратов. Монтаж осуществляется открытым способом — на стену, опору или столб. Для фиксации используются болты или анкеры через отверстия в задней стенке. Кабельные вводы уже предусмотрены — можно сразу провести кабели, используя стандартные вводные муфты. Замок на дверце обеспечивает безопасность доступа. Обратите внимание: дверца одинарная, открывается на петлях — удобна для обслуживания, но требует свободного пространства спереди.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3434-001-96504521-2007. Конструкция предусматривает возможность подключения системы молниезащиты — есть точки заземления на корпусе. Класс защиты I обязывает использовать заземляющий проводник, подключаемый к специальной клемме внутри щита. Наличие порошкового покрытия снижает риск коррозии даже при повышенной влажности. Продукт прошел проверку на соответствие требованиям безопасности для промышленного использования.

Преимущества

• Высокая степень защиты IP54 — подходит для улицы и сырых помещений
• Жесткая монтажная панель — исключает деформацию при установке тяжёлого оборудования
• Порошковое покрытие — увеличивает срок службы в агрессивной среде
• Наличие замка — предотвращает несанкционированный доступ
• Гарантия 5 лет — один из самых длинных сроков в категории
• Совместимость с широким спектром модульного оборудования — от автоматических выключателей до PLC-блоков

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP54 не гарантирует герметичность при затоплении
• Толщина дверцы всего 1 мм — не рекомендуется для мест с высоким риском механических повреждений
• Количество кабельных вводов — только три; при большем числе потребуется доработка (просверливание)
• Открытая установка требует прочного основания — нельзя крепить на гибкие или нестабильные конструкции
• Не подходит для взрывоопасных зон — отсутствует сертификат взрывозащиты

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный пункт для конвейера на пищевом производстве
• Автоматизированная система освещения на территории завода
• Пункт питания частного дома от сети 380 В с внешним расположением
• Контрольный щит для систем вентиляции в холодном климате

Практические советы

• Перед монтажом проверьте, что посадочные размеры установленного оборудования не выходят за границы глубины 205 мм
• Используйте кабельные вводы с уплотнительными кольцами — они усиливают герметичность
• Обязательно выполните заземление корпуса по классу I — иначе нарушается безопасность
• При установке на улице выбирайте место с минимальным попаданием прямых осадков — хотя IP54 защищает от брызг, длительный контакт с водой снижает срок службы
• Для удобства обслуживания оставьте минимум 80 см свободного пространства перед дверцей
• Щит с монтажной панелью ЩМПг-650х500х220 (ЩРНМ-3) IP54 герметичный от EKF PROxima совместим с продукцией других производителей — главное, чтобы оборудование имело стандартные крепления на DIN-рейку
