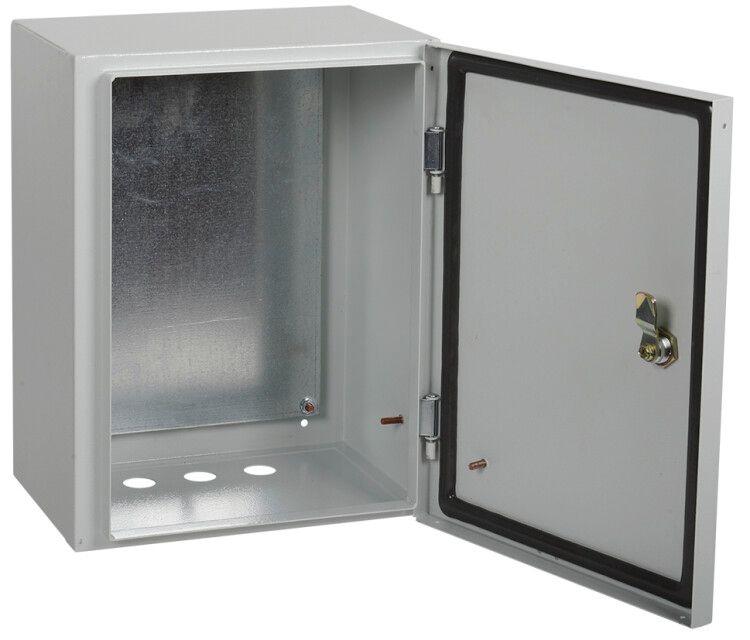

Корпус металлический ЩМП-3-0 650х500х220мм У2 IP54 GENERICA YKM40-03-54-G IEK

Корпус металлический ЩМП-3-0 650х500х220мм У2 IP54 с монтажной панелью - это готовый сварной металлический щит для сборки электрощитов в условиях открытой установки, включая улицу. Бренды GENERICA и IEK предлагают эту модель как надежную основу для силовых, управляющих и автоматизированных систем. Артикул ykm40-03-54-g соответствует серийному решению с монтажной панелью и степенью защиты IP54.

Назначение и область применения

Корпус металлический ЩМП-3-0 650х500х220мм У2 IP54 с монтажной панелью предназначен для сборки распределительных щитов в помещениях и на улице. Подходит для установки автоматических выключателей, контакторов, реле, счетчиков и других устройств модульного и немодульного исполнения. Применяется в промышленности, ЖКХ, транспорте и объектах инфраструктуры, где требуется защищенная компоновка электрооборудования.

Технические характеристики

• Габариты: 650×500×220 мм (Ш×В×Г)
• Материал корпуса: сталь с антикоррозийным покрытием
• Толщина стенок: 1 мм
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Тип крышки: закрытого типа, герметичная
• Тип дверцы: одинарная, с замком и полиуретановым уплотнителем
• Цвет: серый
• Наличие монтажной панели: да, съемная, оцинкованная
• Способ монтажа: открытая установка (на стену или опору)
• Условия эксплуатации: У2 - умеренный климатический исполнение, допускает уличную установку
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Монтажная панель съемная - позволяет удобно предварительно собирать оборудование внутри, затем вставлять ее в корпус. Для фиксации корпуса используются отверстия в задней стенке - подходят для крепления на стену анкерами или болтами. Диапазон монтажа: устройства с шириной до 35 мм (DIN-рейка) и крупногабаритные элементы (например, трансформаторы, АВО) - благодаря свободному внутреннему объему. Замок дверцы имеет единый ключ - удобен для обслуживания нескольких щитов одним ключом. Корпус не требует специальных инструментов для сборки, но рекомендуется использовать изолирующие прокладки при монтаже проводов через вводы.

Безопасность и стандарты

Корпус металлический ЩМП-3-0 650х500х220мм У2 IP54 с монтажной панелью соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 14254 по степени защиты IP54. Материал корпуса - сталь, что исключает горючесть. Наличие уплотнителя и запирающейся дверцы снижает риск доступа посторонних лиц и попадания влаги. Электроустановки в этом корпусе должны монтироваться в соответствии с ПУЭ.

Преимущества

• Высокая механическая прочность благодаря сварному стальному корпусу
• Защита IP54 позволяет применять щит вне помещений - под навесом, на фасаде здания
• Съемная оцинкованная панель ускоряет сборку и последующую диагностику
• Запирающаяся дверца повышает безопасность и предотвращает несанкционированное вмешательство
• Единый ключ замка упрощает обслуживание нескольких щитов
• Срок службы 15 лет - экономически выгодно при длительном использовании

Ограничения применения

• Не предназначена для установки в средах с постоянным воздействием прямых струй воды, химическими веществами или агрессивными газами
• Толщина стенки 1 мм - не подходит для мест с высоким риском механических ударов (например, на производстве с тяжелой техникой)
• Не имеет встроенных вводов для кабеля - необходимо самостоятельно выбирать и устанавливать кабельные вводы нужного диаметра
• Не рассчитана на взрывоопасные зоны - не имеет маркировки Ex
• При температуре ниже -25C возможна потеря эластичности уплотнителя - проверьте условия эксплуатации

Примеры использования

• Распределительный щит освещения на улице - например, для парковки или дворовой территории
• Щит управления насосной станцией в котельной
• Автоматизация конвейера на пищевом производстве
• Щит учета энергии в многоквартирном доме (на лестничной клетке)
• Резервный источник питания с АКБ и зарядным устройством

Практические советы

• Перед монтажом проверьте посадочные размеры - внешние габариты 650×500×220 мм должны умещаться в выбранном месте с зазором минимум 50 мм вокруг для вентиляции
• Используйте кабельные вводы с резьбой M20–M32 - они совместимы с типовыми отверстиями в корпусе
• При установке на улице обязательно используйте капельник над входом, чтобы вода не попадала на дверцу
• Проверяйте плотность уплотнителя перед каждым обслуживанием - при деформации замените его
• При необходимости можно дополнительно окрасить корпус порошковой краской - но не затрагивайте места крепления и уплотнителей
• Артикул ykm40-03-54-g - один из самых распространённых в линейках GENERICA и IEK; при заказе нескольких экземпляров убедитесь, что все имеют одинаковые номера партии для унификации замков
