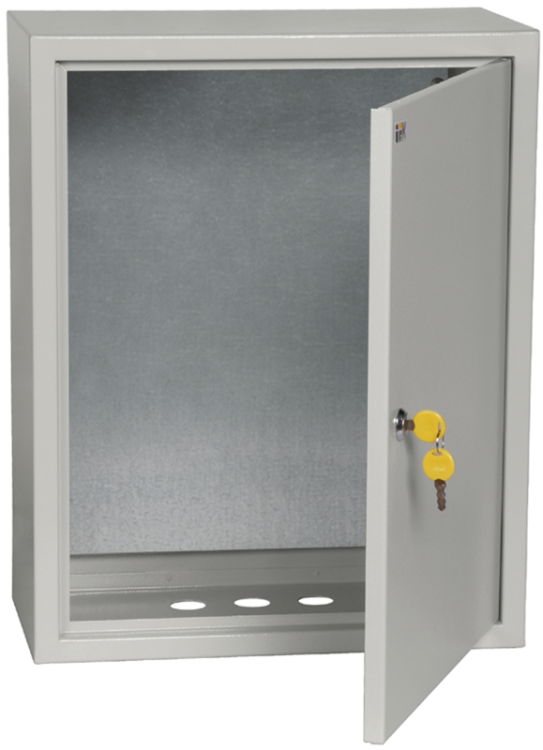

Корпус металлический ЩМП-2-0 (500х400х220мм) УХЛ3 IP31 IEK - YKM40-02-31

Корпус металлический ЩМП-2-0 500х400х220 УХЛ3 IP31 с монтажной панелью — это надёжный металлический щит от IEK для сборки распределительных и управляющих электрощитов. Артикул ykm40-02-31 рассчитан на открытую установку, оснащён стальной монтажной панелью и защищён от пыли и капель воды. Подходит для промышленных объектов с умеренным и холодным климатом.

Назначение и область применения

Корпус металлический ЩМП-2-0 500х400х220 УХЛ3 IP31 с монтажной панелью предназначен для монтажа электрооборудования в электрощитах: силовых, управления, автоматики и контроля. Подходит для установки модульных устройств (автоматические выключатели, контакторы, реле) и традиционного оборудования (переключатели, клеммники, преобразователи частоты). Применяется в цехах, на насосных станциях, в системах вентиляции и других помещениях с контролируемой средой.

Технические характеристики

• Габариты: 500×400×220 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, допустима повышенная влажность
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска — устойчиво к механическим повреждениям и коррозии
• Количество вводов: 3 отверстия диаметром 31 мм, расположены снизу корпуса
• Дверца: одинарная, металлическая, с замком и единым ключом
• Крышка: закрытого типа, не съёмная
• Монтажная панель: съёмная, стальная, с перфорацией под DIN-рейку
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩМП-2-0 500х400х220 УХЛ3 IP31 с монтажной панелью совместим с любыми стандартными DIN-рейками (35 мм) и оборудованием, монтируемым на них. Монтаж осуществляется открытым способом — к стене с помощью анкеров или саморезов через отверстия в задней стенке корпуса. Съёмная монтажная панель позволяет удобно собирать и обслуживать внутреннюю начинку вне корпуса. Для ввода кабелей используются три готовых отверстия Ø31 мм — рекомендуется использовать кабельные вводы с уплотнением для сохранения степени защиты IP31.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и прошёл проверку на прочность и долговечность. Наличие замка обеспечивает защиту от несанкционированного доступа. Отсутствие уплотнений на дверце (в отличие от моделей IP54) делает его непригодным для влажных или пыльных помещений с высокими требованиями к герметичности. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-233/19).

Преимущества

• Съёмная монтажная панель ускоряет сборку и сервисное обслуживание
• Порошковое покрытие предотвращает коррозию даже при длительном использовании
• Жёсткая стальная конструкция (1 мм) обеспечивает механическую устойчивость
• Единый ключ замка упрощает управление несколькими щитами
• Поддерживает работу в широком температурном диапазоне (УХЛ3)

Ограничения применения

• Не подходит для установки во влажных, сырых или пыльных помещениях — степень защиты IP31 не гарантирует герметичность
• Отсутствуют встроенные кабельные вводы — необходимо докупать фитинги для герметизации отверстий
• Не предназначена для скрытой установки — требует свободного доступа со всех сторон
• Комплектация некомплектная: внутри нет DIN-реек, клемм, автоматов — всё докупается отдельно

Примеры использования

• Щит управления насосной станцией в производственном цехе
• Распределительный щит на участке конвейера с PLC-контроллером
• Щит автоматики системы вентиляции в административном здании
• Временный щит питания на строительной площадке (при защищённой зоне)

Практические советы

• Перед монтажом проверьте посадочные отверстия Ø31 мм — используйте кабельные вводы с резиновым уплотнителем, чтобы не снижать IP31
• При установке на стену учтите глубину корпуса (220 мм) — обеспечьте минимум 250–300 мм свободного пространства перед дверью для открывания
• Съёмную панель можно демонтировать полностью — удобно для первоначального монтажа проводов и тестирования схемы
• Для работы в условиях повышенной влажности выбирайте модели с IP54 — этот корпус не имеет уплотнений на дверце
• Артикул ykm40-02-31 — часть серии ЩМП-2-0 от IEK; другие размеры этой серии (например, 600x800) подходят для более крупных комплектов
