Щит с монтажной панелью ЩМП- 50.40.22 (ЩРНМ-2) (ВхШхГ) 500х400х220 IP31 PROxima | mb22-2 EKF

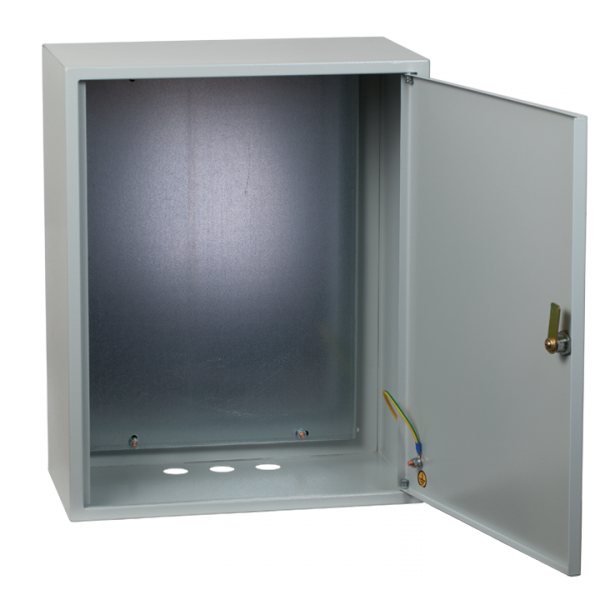

Щит с монтажной панелью ЩМП-500х400х220 (ЩРНМ-2) IP31 от EKF PROxima — это прочный металлический корпус с установленной съёмной монтажной панелью для компоновки электрооборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в системах управления, распределения энергии и автоматизации.

Назначение и область применения

Щит с монтажной панелью ЩМП-500х400х220 (ЩРНМ-2) IP31 предназначен для внутреннего монтажа коммутационных аппаратов, автоматических выключателей, контакторов, реле и других устройств до 630 А. Применяется в промышленных объектах, на производстве, в офисных зданиях и жилых комплексах там, где требуется надёжная защита оборудования от механических повреждений и пыли. Корпус не рассчитан на наружную установку — он не защищён от осадков и прямого попадания воды.

Технические характеристики

• Размеры корпуса: 500×400×220 мм (Ш×В×Г)
• Глубина монтажа: 205 мм — позволяет размещать оборудование с глубокими креплениями
• Номинальный ток: 630 А — поддерживает мощные нагрузки
• Напряжение: 380 В — совместим с трёхфазными сетями
• Материал корпуса: сталь толщиной 0,8 мм, дверца — 1 мм
• Степень защиты: IP31 — защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска + фосфатирование — устойчивость к коррозии
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C в закрытых помещениях
• Количество кабельных вводов: 3 шт. — для подключения входящих/выходящих кабелей
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-500х400х220 (ЩРНМ-2) IP31 имеет съёмную монтажную панель — её можно предварительно собрать вне корпуса, затем установить внутрь. Это ускоряет монтаж и снижает риск повреждения компонентов. Крепление корпуса — на стену, способ установки — открытый. Для монтажа используются болты M6. Наличие замка исключает случайное открытие. Кабельные вводы не укомплектованы — необходимо выбрать подходящие вводы самостоятельно (например, с резьбой G½" или G¾").

Безопасность и стандарты

Класс защиты I — корпус заземляется через контактную площадку. Щит с монтажной панелью ЩМП-500х400х220 (ЩРНМ-2) IP31 допускает использование в системах молниезащиты — есть возможность подключения внешних проводников. Соответствует требованиям ТУ 3434-001-96504521-2007. Не является взрывозащищённым — не применяется в опасных зонах.

Преимущества

• Высокая жёсткость корпуса за счёт сварной конструкции
• Съёмная монтажная панель — удобство сборки и обслуживания
• Порошковое покрытие — долговечность, устойчивость к царапинам и химикатам
• Фосфатирование — антикоррозийная подготовка основы
• Наличие замка — безопасность доступа к оборудованию
• Произведено из российской стали по ГОСТ 1050-88 — качество материалов проверено

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP31 не защищает от дождя и брызг
• Не подходит для помещений с повышенной влажностью, паром или агрессивными средами
• Не содержит кабельные вводы — требуются дополнительные элементы
• Некомплектный состав — не входят автоматы, DIN-рейки, заземляющие шины; всё выбирается отдельно
• Не рекомендуется для установки в местах с постоянным ударным воздействием

Примеры использования

• Электрощит управления насосной станцией
• Распределительный пункт на производственной линии
• Щит автоматизации конвейера
• Центральный щит управления в административном здании
• Распределительный щит в цехе с контролируемым микроклиматом

Практические советы

• Перед монтажом проверьте, чтобы глубина оборудования (например, автоматов или преобразователей) не превышала 205 мм — иначе они не поместятся внутри
• Используйте кабельные вводы с резьбой G½" или G¾" — они наиболее распространены и совместимы с отверстиями в корпусе
• При установке на стену используйте анкерные болты, особенно если вес щита с оборудованием превышает 20 кг
• Для удобства обслуживания размещайте часто используемые устройства (рубильники, кнопки) на уровне глаз
• Щит с монтажной панелью ЩМП-500х400х220 (ЩРНМ-2) IP31 от EKF PROxima — один из самых популярных решений в России для внутренних щитов. Выбирайте его, когда нужна надёжность, а не декоративность.
