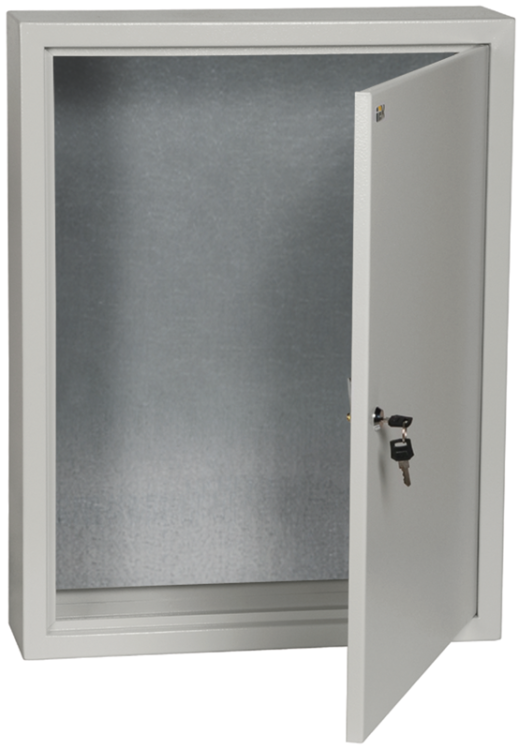

Корпус металлический ЩМП-3-1 (650х500х150мм) УХЛ3 IP31 IEK - YKM41-03-31

Корпус металлический ЩМП-3-1 650х500х150 УХЛ3 IP31 с монтажной панелью - это надёжный щит для сборки электрощитов управления, автоматики и силовой нагрузки. Произведённый компанией IEK, артикул ykm41-03-31, предназначен для открытой установки в условиях умеренного и холодного климата, обеспечивает базовую защиту от твёрдых частиц и вертикально падающих капель воды.

Назначение и область применения

Корпус металлический ЩМП-3-1 650х500х150 УХЛ3 IP31 с монтажной панелью используется для компоновки электрооборудования: автоматических выключателей, контакторов, реле, клеммников и других устройств. Подходит для монтажа как модульных (DIN-рейка), так и немодульных элементов. Применяется в промышленных объектах, на станциях, в цехах, где требуется жёсткая фиксация оборудования и доступ к внутренним компонентам. Не рекомендуется для наружной установки под открытым небом или в местах с высокой влажностью и брызгами.

Технические характеристики

• Габариты: 650×500×150 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковая окраска, цвет 7035 RAL
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Количество вводов: 3 круглых отверстия диаметром 31 мм, расположены снизу корпуса
• Дверца: одинарная, с замком, ключ с единым секретом
• Крышка: закрытого типа, не съёмная
• Монтажная панель: съёмная, стальная, толщиной 1 мм, позволяет удобно собирать и обслуживать оборудование
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ
• Код в реестре РЭП: РЭ-233/19

Совместимость и монтаж

Корпус металлический ЩМП-3-1 650х500х150 УХЛ3 IP31 с монтажной панелью рассчитан на открытую установку - крепится к стене с помощью анкеров или саморезов через отверстия в задней стенке. Монтажная панель крепится болтами к боковым стенкам корпуса; её можно демонтировать для удобства сборки перед установкой в корпус. Отверстия для ввода кабеля (3×Ø31 мм) позволяют провести три основных кабеля, например, питание, управление и заземление. Для герметизации вводов необходимо использовать соответствующие вводные устройства (не входят в комплект).

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015. Степень защиты IP31 исключает попадание крупных инструментов и пыли, защищает от случайного прикосновения к токоведущим частям. Наличие замка предотвращает неквалифицированный доступ. Цветовое решение (RAL 7035) соответствует промышленным стандартам. Герметизация дверцы и замка не предусмотрена - корпус не предназначен для влажных сред.

Преимущества

• Съёмная монтажная панель ускоряет сборку и сервисное обслуживание
• Порошковое покрытие повышает коррозионную стойкость и долговечность
• Жёсткая стальная конструкция обеспечивает механическую прочность
• Замок с единым ключом упрощает управление доступом в нескольких щитах
• Поддерживается стандартный DIN-рейка и крепления для немодульных устройств

Ограничения применения

• Не подходит для помещений с повышенной влажностью, брызгами воды или мытьём струёй - IP31 недостаточна для таких условий
• Отсутствие уплотнителей на дверце делает невозможным применение в пыльных или агрессивных средах
• Не предназначается для наружной установки - даже при UHL3 требует защиты от осадков
• Комплектность некомплектная: вводные устройства, крепёж, DIN-рейки, заземляющие шины - не входят в комплект
• Толщина стали 1 мм - не рекомендуется для установки тяжёлого оборудования без усиления

Примеры использования

• Щит управления насосной станцией в цехе
• Распределительный щит автоматики на конвейере
• Щит питания светильников в производственном помещении
• Аппаратный щит для PLC-систем с несколькими входными сигналами

Практические советы

• Перед монтажом проверьте посадочные отверстия Ø31 мм - они подходят для стандартных вводных муфт, но не для кабельных вводов большего диаметра
• При использовании DIN-рейки убедитесь, что она крепится к монтажной панели, а не к стенкам корпуса
• Для увеличения срока службы в условиях перепадов температур используйте термостойкие кабели и клеммы
• При необходимости расширения функционала - допускается сверление дополнительных отверстий, но с учётом целостности защитного покрытия
• При заказе нескольких корпусов ЩМП-3-1 650х500х150 УХЛ3 IP31 с монтажной панелью от IEK - уточните наличие одинакового ключа замка
