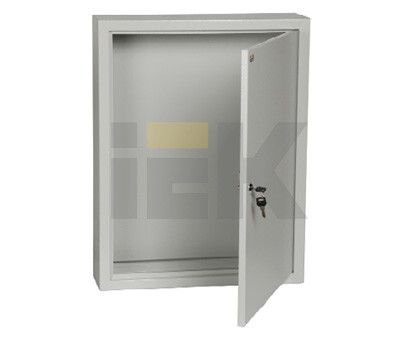

Корпус металлический ЩМП-5-0 (1000х650х300мм) УХЛ3IP31 IEK - YKM40-05-31

Корпус металлический ЩМП-5-0 1000х650х300 УХЛ3 IP31 с монтажной панелью — это надёжный щит для сборки электрощитов управления, автоматики и силовой нагрузки. Произведённый компанией IEK, артикул ykm40-05-31, предназначен для открытой установки в условиях умеренного и холодного климата, обеспечивает фиксацию оборудования на съёмной панели и защищает от пыли и капель воды.

Назначение и область применения

Корпус металлический ЩМП-5-0 1000х650х300 УХЛ3 IP31 с монтажной панелью используется для компоновки электротехнического оборудования: автоматических выключателей, контакторов, реле, трансформаторов, клеммников и других устройств. Подходит для монтажа как модульных (DIN-рейка), так и немодульных элементов. Применяется в промышленных объектах, на станциях, в цехах, на конвейерах и в распределительных пунктах. Предназначен для внутренней установки в помещениях с контролируемой средой — не для улицы или сырых зон.

Технические характеристики

• Габариты: 1000×650×300 мм (высота×ширина×глубина)
• Материал корпуса: сталь толщиной 1 мм
• Толщина двери: 1,4 мм
• Степень защиты: IP31 — защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, допустима повышенная влажность
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска — устойчиво к механическим повреждениям и коррозии
• Количество вводов: 5 отверстий диаметром 31 мм, расположены снизу корпуса
• Дверь: одинарная, металлическая, с замком и единым ключом
• Крышка: закрытого типа — полностью герметична
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

ЩМП-5-0 совместим с любым оборудованием, которое крепится на DIN-рейку или напрямую к монтажной панели. Монтажная панель съёмная — позволяет удобно собирать и тестировать схему вне корпуса перед установкой. Для монтажа требуется открытая установка: крепление осуществляется через отверстия в боковых стенках или задней части корпуса. Не предназначена для встраивания в стены или пол. Диаметр вводных отверстий — 31 мм; для кабеля большего диаметра потребуется доработка. Комплектация некомплектная — крепления, клеммы, провода и оборудование не входят в комплект.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015. Степень защиты IP31 предотвращает попадание крупной пыли и случайного контакта с токоведущими частями через решётки или отверстия. Запирающаяся дверь исключает несанкционированный доступ. Наличие порошкового покрытия снижает риск коррозии и электрического пробоя. Соответствует требованиям реестра радиоэлектронной продукции (код РЭ-233/19).

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание
• Высокая прочность стали и толщина двери обеспечивают долговечность
• Порошковое покрытие сохраняет внешний вид и целостность даже при частой эксплуатации
• Единый ключ замка упрощает управление несколькими щитами
• Поддержка климатического исполнения УХЛ3 делает возможным применение в неотапливаемых помещениях

Ограничения применения

Не применяется во влажных, взрывоопасных или агрессивных средах — IP31 недостаточен для защиты от брызг, струй воды или химически активной пыли. Не рекомендуется для наружной установки. Отсутствие уплотнений на двери (в отличие от IP54) делает корпус чувствителен к высокой влажности и конденсату. Не подходит для помещений с постоянными перепадами температур выше ±40°C. Необходимо дополнительно продумывать вентиляцию при длительной работе нагревательных элементов внутри.

Примеры использования

• Щит управления насосной станцией в цеху
• Распределительный щит на участке конвейера
• Шкаф автоматизации системы вентиляции
• Центральный пункт контроля освещения в складском комплексе
• Временный щит на стройплощадке с внутренним монтажом

Практические советы

• Перед монтажом проверьте посадочные отверстия — диаметр 31 мм требует точного подбора кабельных вводов или переходников
• При использовании в холодном помещении учтите возможность образования конденсата — используйте терморегуляторы или нагреватели
• Съёмную панель лучше крепить болтами, а не саморезами — это повысит надёжность при вибрациях
• Для многократного обслуживания выбирайте модели с отдельными ключами — единый ключ может стать уязвимостью
• При заказе нескольких экземпляров ЩМП-5-0 убедитесь, что все они одного партийного номера — цвет 7035 RAL может немного различаться между сериями
