Корпус металлический ЩМП-5-0 1000х650х300 IP31 TDM ELECTRIC SQ0905-0066

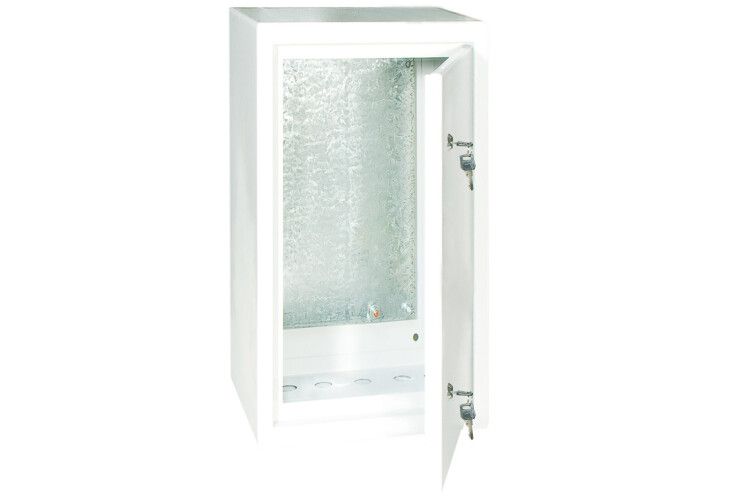

Щит с монтажной панелью ЩМП-5-0 (1000х650х300) IP31 от TDM ELECTRIC предназначен для компактной и надёжной сборки электрощитов в условиях внутренней установки. Металлический корпус с порошковым покрытием и встроенной монтажной панелью обеспечивают устойчивую базу для размещения автоматических выключателей, контакторов и других устройств. Артикул sq0905-0066 соответствует модели ЩМП-5-0 с габаритами 1000×650×300 мм.

Назначение и область применения

Щит с монтажной панелью ЩМП-5-0 (1000х650х300) IP31 используется для сборки распределительных и управляющих электрощитов в помещениях с нормальной влажностью и отсутствием агрессивных сред. Подходит для установки в цехах, офисах, жилых домах, на объектах ЖКХ и промышленных площадках. Применяется в системах автоматизации, силовых распределительных устройствах, пунктах управления насосами, вентиляцией и другим оборудованием. Не предназначен для наружной установки или мест с высокой запылённостью, брызгами воды или температурными перепадами.

Технические характеристики

• Размеры корпуса: 1000 × 650 × 300 мм
• Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикальных капель воды
• Номинальный ток: 400 А - допустимая нагрузка на вводной кабель и коммуникации внутри щита
• Материал корпуса: сталь с порошковым покрытием RAL 7035 (серый)
• Толщина стенок: 1,2 мм; толщина двери: 1 мм
• Ударопрочность: IK10 - устойчив к механическим ударам до 20 Дж
• Количество кабельных вводов: 5 - готовые отверстия для прохода проводов
• Количество отверстий для фланцев: 5 - для подключения трубопроводов или кабельных каналов
• Способ монтажа: открытая установка на стену
• Внутренняя глубина: 300 мм - позволяет разместить модульные устройства с глубиной до 280 мм
• Наличие замка: да - одноключевой механизм для доступа
• Цвет: серый (RAL 7035)

Совместимость и монтаж

Щит с монтажной панелью ЩМП-5-0 (1000х650х300) IP31 оснащён стальной монтажной планкой толщиной 1,2 мм с предварительно просверленными отверстиями под DIN-рейки. Панель уже закреплена и заземлена - достаточно зафиксировать оборудование на рейках. Для установки используются крепёжные отверстия на задней стенке - щит крепится к стене саморезами или анкерами. Кабельные вводы рассчитаны на диаметр до 16 мм - для больших кабелей потребуется доработка. Отсутствуют встроенные кронштейны - требуется внешнее крепление. Напряжение питания не регламентировано - щит является пассивным элементом, не влияющим на напряжение сети.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-5-0 (1000х650х300) IP31 соответствует требованиям EN 50102 по ударопрочности (IK10). Корпус выполнен из стали с антикоррозийным порошковым покрытием, что обеспечивает долговечность в помещении. Элемент заземления монтажной панели позволяет безопасно соединить все металлические части с контуром заземления. Соответствие стандартам IEC 61439 не указано - щит не проходил полную сертификацию как законченное распределительное устройство, поэтому окончательная сборка должна выполняться в соответствии с ГОСТ Р 51321.1 и ПУЭ.

Преимущества

• Жесткая монтажная панель из стали 1,2 мм - минимизирует вибрации и деформацию при установке оборудования
• Порошковое покрытие RAL 7035 - устойчиво к царапинам и легко моется
• Имеется замок - исключает несанкционированный доступ
• 5 кабельных вводов и 5 отверстий для фланцев - позволяют организовать входящие и выходящие трассы без дополнительных решений
• Высокая ударопрочность IK10 - снижает риск повреждения при случайном воздействии

Ограничения применения

• Степень защиты IP31 не предназначена для влажных, пыльных или наружных условий - возможна коррозия при попадании влаги
• Не имеет встроенного крепёжного кронштейна - требует самостоятельного монтажа на стену
• Отсутствует термостойкость выше +40C - не рекомендован для установки рядом с нагревательными приборами
• Не поддерживает герметичную сборку - нельзя использовать для взрывоопасных зон или помещений с химически активной средой
• Покрытие RAL 7035 отличается от RAL 7032 (указанного в описании серии) - не совпадает с цветом щитов IP66, что важно при унификации дизайна

Примеры использования

• Распределительный щит управления насосной станцией в подвале здания
• Щит автоматики для системы вентиляции в административном офисе
• Центральный пункт распределения электроэнергии в производственном цеху
• Аппаратный щит для PLC-системы на линии конвейера
• Распределительный щит освещения в учебном заведении

Практические советы

• Перед монтажом проверьте, чтобы глубина установленных устройств (например, автоматов) не превышала 280 мм - иначе они будут торчать из двери
• Используйте кабельные вводы с уплотнительными кольцами - даже при IP31 это продлит срок службы изоляции
• При использовании нескольких щитов одного типа - учтите, что цвет RAL 7035 может отличаться от аналогов с RAL 7032, используемых в серии IP66
• Для удобства обслуживания оставьте свободное пространство перед дверью - не менее 60 см
• Не забудьте выполнить заземление через предусмотренный контакт на монтажной панели - это обязательное требование ПУЭ
• Щит с монтажной панелью ЩМП-5-0 (1000х650х300) IP31 не предназначен для монтажа вблизи источников тепла - температура окружающей среды не должна превышать +40 C
