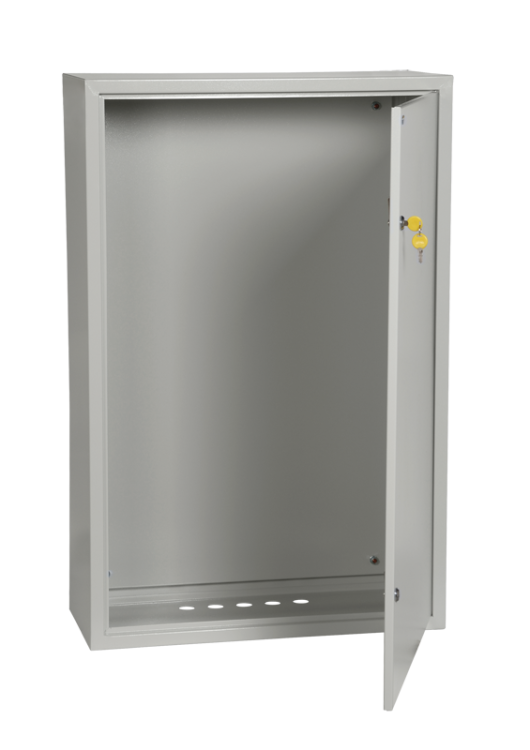

Корпус металлический ЩМП-6-0 (1200х750х300мм) УХЛ3IP31 IEK - YKM40-06-31

Корпус металлический ЩМП-6-0 1200х750х300 УХЛ3 IP31 с монтажной панелью от IEK предназначен для сборки электрощитов в условиях промышленных объектов. Этот щит обеспечивает надежную фиксацию оборудования, совместим с модульными и традиционными устройствами, и рассчитан на длительную эксплуатацию в умеренно холодном климате. Артикул ykm40-06-31 соответствует сертифицированному продукту по ТУ YKM.001.2015.

Назначение и область применения

Корпус металлический ЩМП-6-0 1200х750х300 УХЛ3 IP31 с монтажной панелью используется для монтажа электрооборудования в распределительных и управляющих щитах. Подходит для сборки силовых щитов, систем автоматизации, пультов управления и других устройств, требующих механической защиты и компактного размещения. Применяется на заводах, в цехах, на транспорте, в зонах с повышенной влажностью, но без прямого воздействия воды.

Технические характеристики

• Габариты: 1200×750×300 мм — позволяет разместить до 36 модулей шириной 18 мм
• Материал корпуса: сталь толщиной 1,5 мм, дверь — 1,4 мм
• Степень защиты: IP31 — защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в помещениях с нормальной влажностью
• Покрытие: порошковая окраска цвета 7035 RAL — устойчиво к царапинам и химическим воздействиям
• Количество вводов: 6 отверстий диаметром 31 мм расположены снизу корпуса
• Монтажная панель: съемная, стальная, с перфорацией под DIN-рейку
• Замок: одноключевой, металлический, с возможностью пломбирования
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ YKM.001.2015

Совместимость и монтаж

Корпус металлический ЩМП-6-0 1200х750х300 УХЛ3 IP31 с монтажной панелью совместим с любыми устройствами, установленными на DIN-рейке (например, автоматы, контакторы, реле). Монтаж осуществляется методом открытой установки — на стену или опорную раму. Для крепления используются предварительно подготовленные отверстия в боковых стенках. Съемная монтажная панель упрощает сборку: оборудование можно заранее смонтировать вне корпуса, затем зафиксировать внутри. Отверстия для ввода кабеля (6 шт., Ø31 мм) позволяют провести кабели снаружи через гильзы или вводные устройства. Не рекомендуется использовать для скрытой установки — корпус не предусматривает углубление в стену.

Безопасность и стандарты

Произведен согласно техническим условиям YKM.001.2015 и внесен в Реестр радиоэлектронной продукции (код РЭ-233/19). Конструкция исключает доступ к токоведущим частям при закрытой двери. Порошковое покрытие не содержит свинец и другие токсичные вещества. Соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 15150 по классу УХЛ3. Напряжение питания не регламентируется — корпус является только защитным кожухом.

Преимущества

• Высокая жесткость корпуса благодаря толщине стали 1,5 мм — снижает риск деформации при ударах
• Съемная монтажная панель ускоряет сборку и обслуживание
• Единый ключ замка — удобство при управлении несколькими щитами
• Порошковое покрытие — долговечность, устойчивость к коррозии и легкость в уходе
• Шесть вводов снизу — возможность организовать аккуратный ввод кабелей без лишних отверстий

Ограничения применения

• Степень защиты IP31 не предназначена для работы во влажных или outdoor-объектах — не выдерживает прямого попадания воды, дождя, струй
• Не подходит для взрывоопасных сред — отсутствует взрывозащита
• Корпус не имеет терморегуляции — при высокой нагрузке требуется внешнее охлаждение
• Некомплектный состав: не входят внутренние элементы (DIN-рейки, клеммы, автоматы) — необходимо докупать отдельно
• Не допускается использование в местах с постоянным воздействием агрессивных паров (кислоты, щелочи)

Примеры использования

• Щит управления насосной станцией в цеху
• Распределительный щит освещения на производстве
• Пульт автоматики для конвейера
• Аппаратный щит системы вентиляции
• Распределительный пункт на складском комплексе

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели — диаметр 31 мм требует использования вводных муфт или пластиковых втулок для защиты изоляции
• При использовании нескольких щитов ЩМП-6-0 одинакового типа — используйте один ключ замка для унификации доступа
• При установке на стену — учтите глубину 300 мм; обеспечьте свободный доступ к дверце минимум 600 мм спереди
• Снимайте монтажную панель перед установкой крупных устройств — это уменьшает усилие при затяжке болтов
• Для продления срока службы — периодически протирайте поверхность от пыли и влаги, особенно в зонах с высокой влажностью
