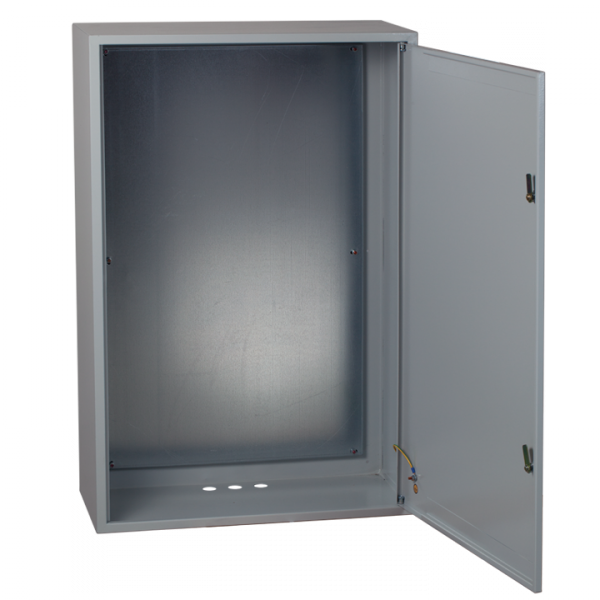

Щит с монтажной панелью ЩМП-120.75.30 (ЩРНМ-6) (ВхШхГ) 1200х750х300 IP31 PROxima | mb22-6 EKF

Щит с монтажной панелью ЩМП-1200х750х300 (ЩРНМ-6) IP31 от EKF PROxima — это прочный металлический корпус с съемной монтажной платой для компоновки силового и автоматизационного оборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в промышленных и коммунальных объектах.

Назначение и область применения

Щит с монтажной панелью ЩМП-1200х750х300 (ЩРНМ-6) IP31 предназначен для сборки распределительных и управляющих щитов. Внутрь можно устанавливать автоматические выключатели, контакторы, реле, преобразователи частоты и другое модульное оборудование. Применяется в системах автоматизации, на производстве, в ЖКХ, офисах и других зданиях с контролируемым микроклиматом. Не предназначен для наружной установки или помещений с повышенной влажностью.

Технические характеристики

• Размеры корпуса: 1200×750×300 мм (высота×ширина×глубина)
• Монтажная глубина: 280 мм — позволяет размещать устройства с большой глубиной установки
• Номинальный ток: 630 А — рассчитан на работу с мощными нагрузками
• Напряжение: 380 В — для трёхфазных сетей
• Материал корпуса: сталь толщиной 1,2 мм, монтажная панель — 1 мм
• Степень защиты: IP31 — защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Цвет: RAL 7035 (серый матовый)
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в условиях умеренного климата
• Количество кабельных вводов: 3 — предварительно подготовленные отверстия для ввода кабелей
• Покрытие: порошковая окраска, дополнительно фосфатированная поверхность — повышает коррозионную стойкость
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-1200х750х300 (ЩРНМ-6) IP31 совместим с любым стандартным DIN-оборудованием. Монтажная панель съемная — её можно заранее собрать вне корпуса, затем установить внутрь, что ускоряет монтаж. Корпус крепится на стену с помощью болтов через отверстия в боковых стенках. Открытая установка требует доступа к задней части щита. Кабельные вводы не оснащены уплотнениями — при необходимости используйте дополнительные вводы с уплотнителем. Замок на дверце обеспечивает безопасность при обслуживании.

Безопасность и стандарты

Класс защиты I — корпус имеет заземляющий контакт, который необходимо подключить к системе заземления объекта. Щит с монтажной панелью ЩМП-1200х750х300 (ЩРНМ-6) IP31 допущен к применению в системах молниезащиты — возможно подключение внешних проводников молниезащиты к специальным точкам заземления. Соответствует требованиям ТУ 3434-001-96504521-2007. Для работы в соответствии с ПУЭ требуется обязательное заземление корпуса.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Съёмная монтажная панель упрощает сборку и последующее обслуживание
• Порошковое покрытие и фосфатирование обеспечивают долговечность даже в условиях перепадов температуры
• Наличие замка исключает случайное открытие дверцы
• Изготовлен в России, соответствует отечественным нормам

Ограничения применения

• Не предназначен для установки на улице — степень защиты IP31 не защищает от дождя или брызг
• Не рекомендуется использовать в помещениях с постоянной влажностью выше 80%, в цехах с химическими выбросами или агрессивной средой
• Кабельные вводы не имеют уплотнителей — при необходимости их следует докупить и установить самостоятельно
• Некомплектный состав — не входят автоматы, шины, клеммы; всё оборудование монтируется отдельно

Примеры использования

• Главный распределительный щит в административном здании
• Щит управления насосной станцией
• Распределительный пункт на производственной линии
• Автоматизация системы вентиляции в складском комплексе
• Центральный щит питания для группы лифтов

Практические советы

• Перед монтажом проверьте, чтобы глубина установленного оборудования не превышала 280 мм — иначе дверца не закроется
• Обязательно подключите заземляющий проводник к клемме внутри корпуса — это требование безопасности
• При проектировании учтите, что щит не имеет встроенных вентиляционных решёток — при больших тепловыделениях предусмотрите принудительное охлаждение
• Для удобства обслуживания рекомендуется использовать кабельные каналы и маркировку проводов
• Щит с монтажной панелью ЩМП-1200х750х300 (ЩРНМ-6) IP31 от EKF PROxima хорошо сочетается с оборудованием серии PROxima — все элементы совпадают по габаритам и креплениям
