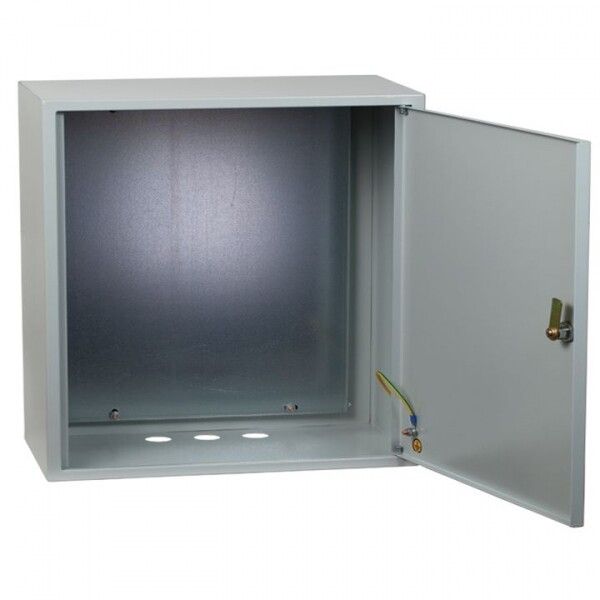

Щит с монтажной панелью ЩМП- 60.60.40 (ЩМП-12) (ВхШхГ) 600х600х400 IP31 PROxima | mb22-12 EKF

Щит с монтажной панелью ЩМП-60.60.40 (ЩМП-12) 600х600х400 IP31 от бренда EKF серии PROxima - это прочный металлический корпус с съемной монтажной платой для компоновки электрооборудования в условиях промышленных и коммерческих объектов. Артикул mb22-12 предназначен для открытой установки и поддерживает работу с нагрузкой до 630 А.

Назначение и область применения

Щит с монтажной панелью ЩМП-60.60.40 (ЩМП-12) 600х600х400 IP31 используется для сборки распределительных и управляющих щитов. Подходит для размещения автоматических выключателей, контакторов, реле, счетчиков и другого модульного оборудования. Применяется на производствах, в офисах, ЖКХ, на объектах энергообеспечения и других местах, где требуется надежная защита электронных компонентов от внешних воздействий.

Технические характеристики

• Размеры корпуса: 600×600×400 мм
• Монтажная глубина: 380 мм - позволяет разместить оборудование с большой глубиной установки
• Номинальный ток: 630 А - рассчитан на мощные нагрузки
• Напряжение: 380 В - совместим с трехфазными сетями
• Материал корпуса: сталь толщиной 1,2 мм, внутренняя плита - 1 мм
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикальных капель воды
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковая окраска + фосфатирование - повышает коррозионную стойкость
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с повышенной влажностью
• Количество кабельных вводов: 3 - готовые отверстия для ввода кабелей
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит с монтажной панелью ЩМП-60.60.40 (ЩМП-12) 600х600х400 IP31 имеет съемную монтажную панель - её можно демонтировать перед установкой оборудования, чтобы удобнее работать с контактами и проводами. После сборки панель возвращается в корпус. Корпус монтируется открытым способом - к стене с помощью анкеров или болтов. Для точного крепления используйте отверстия в задней стенке. Наличие замка исключает случайный доступ к оборудованию. Кабели заводятся через три предварительно подготовленных ввода - их можно расширить при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007. Класс защиты I - корпус заземляется через специальный контакт, что снижает риск поражения током. Щит с монтажной панелью ЩМП-60.60.40 (ЩМП-12) 600х600х400 IP31 рекомендован для использования в системах молниезащиты - он обеспечивает эквипотенциальное соединение. Все материалы соответствуют ГОСТ 1050-88 - сталь российского производства.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу и толстой стали
• Съемная монтажная панель ускоряет сборку и обслуживание
• Порошковое покрытие устойчиво к царапинам, химикатам и перепадам температур
• Фосфатирование препятствует образованию ржавчины даже при длительном воздействии влаги
• Замок на дверце обеспечивает безопасность и контроль доступа
• Подходит для широкого спектра оборудования - от бытовых до промышленных решений

Ограничения применения

• Степень защиты IP31 не предназначена для работы на улице или во влажных средах с постоянным брызгами - для таких условий нужен IP54 и выше
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты
• Комплектация некомплектная - внутри только корпус и панель; все оборудование (АВ, DIN-рейки, клеммы) закупается отдельно
• Толщина стенки 1 мм на внутренней плите требует осторожности при креплении тяжелого оборудования - возможна деформация

Примеры использования

• Электрощит управления насосной станцией в котельной
• Распределительный щит на участке конвейера в пищевой промышленности
• Главный вводный щит в административном здании
• Шкаф автоматизации системы освещения в торговом центре
• Щит для подключения тепловых насосов и систем HVAC

Практические советы

• Перед монтажом проверьте, что габариты установленного оборудования помещаются в глубину 380 мм - особенно важно для крупных автоматов и преобразователей частоты
• Используйте DIN-рейки с креплением на монтажной панели - они легко фиксируются и позволяют менять расположение устройств
• При прокладке кабелей через вводы применяйте резиновые или пластиковые втулки - так сохранится степень защиты IP31
• Для долговечности регулярно проверяйте состояние заземления и плотность закрытия дверцы
• Щит с монтажной панелью ЩМП-60.60.40 (ЩМП-12) 600х600х400 IP31 лучше устанавливать в сухих, хорошо проветриваемых помещениях - это продлит срок службы покрытия
