Корпус металлический ЩМП-2-0 IP66 (500х400х220) - SQ0905-0084 TDM

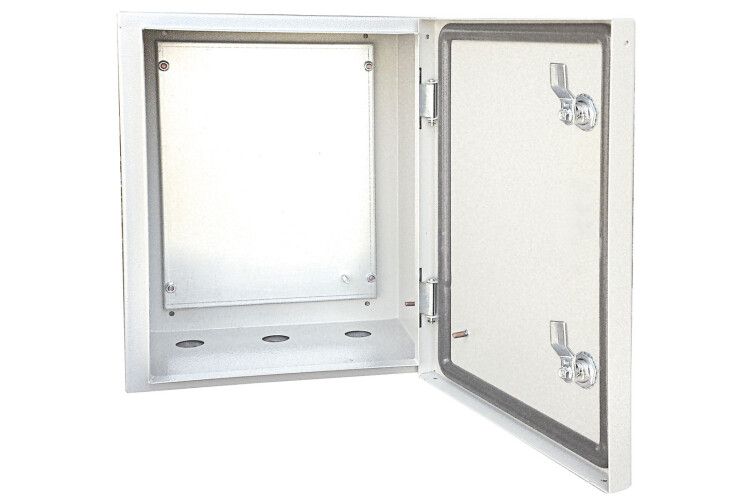

Щит с монтажной панелью ЩМП-2-0 IP66 (500х400х220) от TDM ELECTRIC - это прочный металлический шкаф с защищённой внутренней панелью для монтажа электрооборудования в условиях улицы или повышенной влажности. Артикул sq0905-0084 подходит для установки силовых и управляющих устройств там, где важны надёжность и долговечность.

Назначение и область применения

Щит с монтажной панелью ЩМП-2-0 IP66 (500х400х220) предназначен для сборки электрощитов различного назначения: автоматики, управления, распределения энергии, контроля оборудования. Подходит для установки вне помещений - на улице, в цехах с высокой запылённостью, возле водоёмов, на объектах ЖКХ, транспорта и промышленности. Благодаря степени защиты IP66 и ударопрочности IK10, он выдерживает воздействие пыли, струй воды и механических повреждений.

Технические характеристики

• Размеры корпуса: 500×400×220 мм
• Номинальный ток: 400 А
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Материал корпуса: сталь с толщиной 1,2 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7032 (серый)
• Толщина двери и монтажной панели: 1,2 мм
• Ударопрочность: IK10 - устойчив к ударам до 20 Дж
• Количество кабельных вводов: 3
• Количество отверстий для фланцев: 3
• Способ монтажа: открытая установка на стену
• Тип двери: одинарная, закрытого типа, с замком
• Конструкция: полностью проваренные швы, усиленные петли с оцинкованным шплинтом
• Монтажная панель: оцинкованная стальная плита, с элементом заземления

Совместимость и монтаж

Щит с монтажной панелью ЩМП-2-0 IP66 (500х400х220) имеет готовые крепёжные кронштейны - достаточно просверлить отверстия в стене и зафиксировать шкаф болтами. Монтажная панель уже установлена внутри, её можно использовать сразу для крепления DIN-рейки, автоматов, контакторов и других модульных устройств. Кабельные вводы позволяют провести кабели через боковые или нижние отверстия; при необходимости можно дополнительно рассверлить отверстия под фланцы. Глубина установки 220 мм соответствует внутреннему объёму - не требует увеличения зазора между шкафом и стеной.

Безопасность и стандарты

• Стандарт IP66 - соответствие IEC 60529
• Ударопрочность IK10 - соответствие EN 50102
• Порошковое покрытие обеспечивает антикоррозийную защиту в агрессивной среде
• Оцинкованная монтажная панель и заземление снижают риск электромагнитных помех и обеспечивают безопасность при работе с токоведущими частями

Преимущества

• Высокая стойкость к коррозии благодаря порошковому покрытию RAL 7032
• Жесткая конструкция с проваренными швами гарантирует сохранение IP66 даже после длительной эксплуатации
• Усиленные петли и оцинкованный шплинт предотвращают деформацию двери
• Оцинкованная монтажная панель совместима с любыми типами креплений и легко заземляется
• Запирающаяся дверь обеспечивает доступ только персоналу, что важно для безопасности

Ограничения применения

• Не предназначена для погружения в воду - IP66 не равнозначен IP68
• Максимальный рабочий ток 400 А - не подходит для систем выше этого значения
• Изготовлена из стали - не рекомендована для агрессивных химических сред (например, кислотных паров)
• Открытая установка требует жёсткой вертикальной поверхности; не подходит для горизонтального или потолочного монтажа

Примеры использования

• Уличный пункт распределения питания для освещения улиц
• Щит управления насосной станцией на водопроводе
• Распределительный щит на производственной линии с высокой запылённостью
• Автоматический щит управления лифтом или эскалатором
• Резервный источник питания для системы видеонаблюдения на открытом воздухе

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были плотно затянуты - иначе нарушится степень защиты IP66
• При использовании в холодном климате учтите, что металл может конденсировать влагу - используйте терморегуляторы или нагревательные элементы внутри
• Площадь монтажной панели позволяет разместить до 18–20 модулей шириной 17,5 мм - спланируйте расположение заранее
• Для удобства обслуживания оставьте свободное пространство перед дверью - она открывается на 90°
• Артикул sq0905-0084 - один из вариантов серии ЩМП-2-0 IP66; другие модели отличаются габаритами, но имеют аналогичную конструкцию
