Корпус металлический ЩМП-1-0 IP66 (395х310х220) - SQ0905-0083 TDM

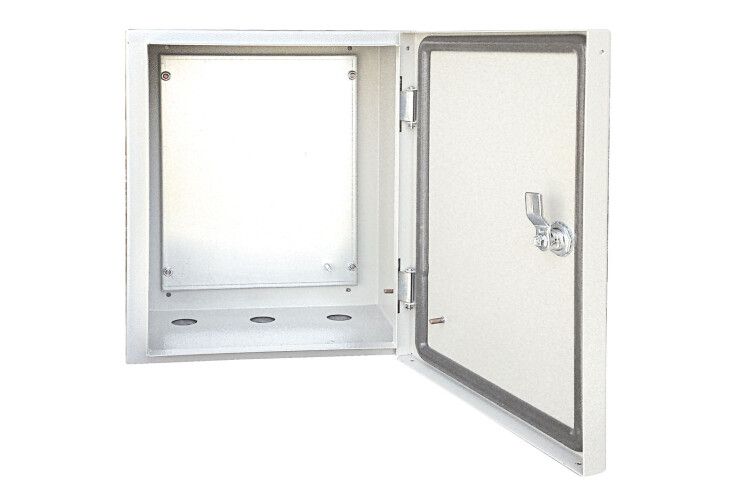

Щит с монтажной панелью ЩМП-1-0 IP66 (395х310х220) от TDM ELECTRIC - это прочный металлический шкаф с встроенной панелью для монтажа оборудования, предназначенный для уличного и промышленного использования. Его высокая степень защиты IP66 и ударопрочность IK10 делают его надёжным решением для условий повышенной запылённости, влаги и механических воздействий.

Назначение и область применения

Щит с монтажной панелью ЩМП-1-0 IP66 (395х310х220) предназначен для сборки распределительных и управляющих электрощитов, где требуется защита от внешних факторов. Подходит для установки на открытых площадках, в цехах, на объектах ЖКХ, транспорта, энергетики и промышленности. Может использоваться как для внутренней, так и для наружной установки благодаря защищённому исполнению IP66.

Технические характеристики

• Номинальный ток: 400 А - позволяет подключать мощные нагрузки без перегрузки;
• Внутренняя глубина: 220 мм - обеспечивает достаточное пространство для монтажа автоматических выключателей, контакторов и других устройств;
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления;
• Ударопрочность: IK10 - выдерживает удары энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см);
• Материал корпуса: сталь толщиной 1,2 мм - гарантирует жёсткую конструкцию и долговечность;
• Покрытие: порошковое, текстурированное, RAL 7032 - устойчиво к коррозии, УФ-излучению и механическим повреждениям;
• Количество кабельных вводов: 3 - позволяют провести основные силовые и сигнальные кабели;
• Количество отверстий для фланцев: 3 - дают возможность дополнительно уплотнять вводы через переходники;
• Размеры: 395×310×220 мм - компактный формат для ограниченных пространств;
• Цвет: серый (RAL 7032) - соответствует промышленным стандартам и маскирует загрязнения;
• Тип крышки: одинарная дверь закрытого типа с замком - предотвращает несанкционированный доступ.

Совместимость и монтаж

Щит с монтажной панелью ЩМП-1-0 IP66 (395х310х220) рассчитан на открытую установку - крепится болтами к стене, опоре или раме. Монтажная панель внутри уже подготовлена для крепления DIN-рейки и оборудования. Для монтажа используйте стандартные крепёжные элементы M6–M8. Глубина установки совпадает с внутренней глубиной (220 мм), что исключает необходимость увеличения зазора при монтаже. Кабельные вводы можно использовать как есть или дополнять уплотнительными муфтами. Замок на дверце обеспечивает безопасную фиксацию при работе в условиях ветра или вибраций.

Безопасность и стандарты

• Соответствует требованиям EN 50102 по ударопрочности IK10;
• Степень защиты IP66 соответствует IEC 60529 - гарантированная защита от пыли и водных струй;
• Порошковое покрытие соответствует нормам для промышленного оборудования;
• Конструкция не содержит острых кромок - снижает риск травм при обслуживании.

Преимущества

• Высокая защита IP66 + IK10 - идеально для агрессивных сред: дождь, песок, химические брызги;
• Порошковое покрытие RAL 7032 - не выгорает на солнце и не трескается при температурных колебаниях;
• Жесткая стальная конструкция - сохраняет форму даже при длительной эксплуатации;
• Встроенная монтажная панель - экономит время на сборке щита, не требует дополнительных креплений;
• Запираемая дверь - повышает безопасность при эксплуатации в общественных местах.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68;
• Максимальный рабочий ток 400 А - не подходит для систем выше этого значения без согласования с проектом;
• Открытая установка требует наличия ровной, не подверженной вибрации поверхности;
• Не имеет встроенной системы вентиляции - при высоких тепловыделениях необходимо предусмотреть принудительное охлаждение или теплоотвод;
• Количество кабельных вводов ограничено - при большом числе проводов потребуется доработка (например, установка дополнительных вводов).

Примеры использования

• Электрощит управления насосной станцией на улице;
• Распределительный щит на производственном участке с высокой запылённостью;
• Автоматизация конвейера в пищевой промышленности - защита от мойки водой;
• Аварийное освещение и управление на парковке или в тоннеле;
• Контроль питания наружного рекламного оборудования.

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров - глубина 220 мм должна точно совпадать с местом установки;
• Используйте кабельные вводы с уплотнительными кольцами - особенно при прокладке в сырых зонах;
• При необходимости увеличить число вводов - просверлите дополнительные отверстия в стенках, соблюдая целостность покрытия (обработайте края антикоррозийным составом);
• Для работы в холодном климате учтите, что металл может становиться хрупким ниже –30C - не применяйте ударные инструменты;
• Щит с монтажной панелью ЩМП-1-0 IP66 (395х310х220) от TDM ELECTRIC легко модифицируется - совместим с типовыми DIN-рейками и клеммниками всех популярных брендов.
