Корпус металлический ЩМП-4.4.1-0 IP66 (400х400х150) - SQ0905-0078 TDM

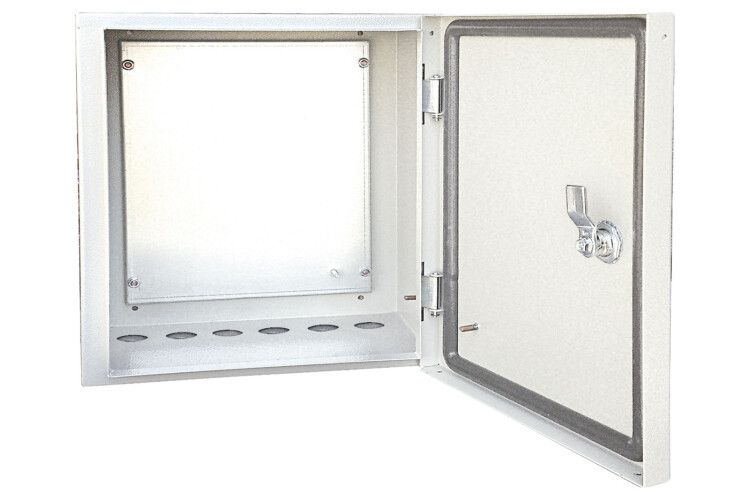

Щит с монтажной панелью ЩМП-4.4.1-0 IP66 (400х400х150) от TDM ELECTRIC - это прочный металлический корпус с встроенной панелью для монтажа оборудования, предназначенный для установки в условиях улицы или в помещениях с высокой запылённостью. Артикул sq0905-0078 обеспечивает надёжную защиту от внешних воздействий и подходит для сборки силовых и управляющих щитов.

Назначение и область применения

Щит с монтажной панелью ЩМП-4.4.1-0 IP66 (400х400х150) предназначен для сборки электрощитов различного назначения: автоматики, управления, распределения электроэнергии, контроля технологических процессов. Благодаря степени защиты IP66 и ударопрочности IK10, он подходит для наружной установки - например, на фасадах зданий, в цехах с повышенной влажностью или рядом с оборудованием, где возможны брызги воды и пыль. Подходит для станков, конвейеров, насосных станций, систем освещения и других объектов промышленной автоматизации.

Технические характеристики

• Габариты: 400×400×150 мм (ширина × высота × глубина)
• Номинальный ток: 400 А (не является предельным значением для самого щита - определяется установленными аппаратами)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Материал корпуса: сталь с порошковым покрытием RAL 7032 (серый)
• Толщина стенок и двери: 1,2 мм
• Конструкция: полностью проваренные швы, усиленные петли с оцинкованным шплинтом
• Монтажная панель: оцинкованная сталь 1,2 мм, с элементом заземления
• Тип двери: одинарная, закрытого типа, с замком
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Количество кабельных вводов: 6 (готовые отверстия под кабельные вводы)
• Количество отверстий для фланцев: 6 (для подключения труб, гофр, переходников)
• Способ монтажа: открытая установка на стену (в комплекте кронштейн)
• Цвет: серый (RAL 7032)

Совместимость и монтаж

Щит с монтажной панелью ЩМП-4.4.1-0 IP66 (400х400х150) совместим с любыми устройствами, которые поместятся внутри габаритов 150 мм по глубине. Монтажная панель имеет стандартные крепёжные отверстия под DIN-рейки и оборудование с креплением M4–M6. Для монтажа используйте встроенный кронштейн - он позволяет зафиксировать щит на вертикальной поверхности. Кабельные вводы и отверстия для фланцев позволяют провести кабели через заднюю или боковые стенки. Перед монтажом проверьте соответствие диаметра кабелей и типов вводов - рекомендуются вводы с уплотнительными кольцами для сохранения класса IP66.

Безопасность и стандарты

• Стандарт соответствия: EN 50102 (для ударопрочности IK10)
• Класс защиты: IP66 - соответствует требованиям IEC 60529
• Порошковое покрытие: устойчиво к химическим веществам, UV-излучению и механическому воздействию
• Заземление: монтажная панель имеет постоянный контакт с корпусом через точечную сварку и заземляющий элемент

Преимущества

• Высокая герметичность благодаря полностью проваренным швам - гарантирует долговременную работу в сыром воздухе
• Порошковое покрытие RAL 7032 повышает коррозионную стойкость, особенно важное для уличного монтажа
• Оцинкованная монтажная панель не требует дополнительной антикоррозийной обработки
• Наличие замка обеспечивает безопасность доступа к внутреннему оборудованию
• Регулярная линейка моделей ЩМП-4.4.1-0 IP66 позволяет легко найти аналог по размеру или функциям

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP66 не равен IP68
• Глубина 150 мм ограничивает использование крупных аппаратов (например, частотных преобразователей с большими радиаторами)
• Не рассчитан на взрывоопасные зоны - отсутствует маркировка Ex
• При использовании в условиях экстремальных температур ниже –25C или выше +55C требуется проверка совместимости установленного оборудования
• Кабельные вводы не входят в комплект - необходимо докупить подходящие вводы с уплотнениями

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт для системы уличного освещения
• Корпус для контроллера автономного конвейера в пищевом цехе
• Аварийный выключатель на производстве с высокой запылённостью
• Пункт питания и управления для видеонаблюдения на фасаде здания

Практические советы

• Перед установкой проверьте, что все кабельные вводы плотно затянуты - даже один неплотно закрытый вход снижает уровень защиты IP66
• Используйте только кабельные вводы с резиновым уплотнителем - пластиковые без уплотнения не обеспечивают нужную герметичность
• При монтаже на стену убедитесь, что кронштейн жёстко закреплён; для тяжёлых нагрузок используйте анкерные болты
• Для удобства обслуживания оставьте минимум 300 мм свободного пространства перед дверью
• Щит с монтажной панелью ЩМП-4.4.1-0 IP66 (400х400х150) от TDM ELECTRIC можно дополнять аксессуарами: DIN-рейками, световыми индикаторами, термореле - всё совместимо по стандартному креплению
