Планка 30х745мм (оцинкованная) для напольных ЩМП-1684/1884 | YKM40-P-30X745 IEK

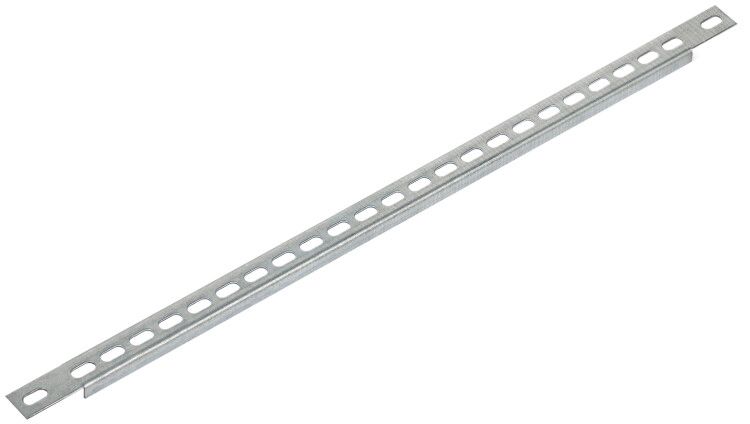

Планка монтажная 30х745 мм оцинкованная для ЩМП-1684 от IEK - надёжный элемент для фиксации одиночных или групповых аппаратов в распределительных щитах. Подходит для установки предохранителей и других устройств с единым габаритом по высоте, обеспечивая компактную и упорядоченную сборку.

Назначение и область применения

Планка монтажная 30х745 мм оцинкованная для ЩМП-1684 предназначена для крепления электроаппаратов внутри щитов управления и распределительных щитов. Особенно эффективна при установке предохранителей, автоматических выключателей, реле и других устройств, имеющих одинаковую высоту монтажного корпуса. Применяется в промышленных, коммерческих и жилых объектах там, где требуется организованное расположение компонентов в одном ряду.

Технические характеристики

• Размеры: 30 мм (высота) × 745 мм (длина)
• Материал: оцинкованная сталь
• Толщина металла: 1,0–1,5 мм
• Цвет: серый
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Тип: аксессуар для ЩМП

Совместимость и монтаж

Планка совместима со всеми устройствами, которые имеют стандартизированную посадку на DIN-рейку или крепление через отверстия в её поверхности. Устанавливается на внутренние стенки щита ЩМП-1684 с помощью саморезов или заклёпок. Отверстия для крепления уже выполнены - достаточно просверлить соответствующие места в корпусе щита. Для точной фиксации рекомендуется использовать шестигранники или крестовые биты подходящего размера. Не требует специальных инструментов - монтаж выполняется стандартными слесарными средствами.

Преимущества

• Устойчивость к коррозии благодаря цинковому покрытию - повышает долговечность в условиях повышенной влажности
• Жёсткая конструкция из стали толщиной 1,0–1,5 мм исключает деформацию при нагрузках
• Одинаковая высота всех установленных устройств упрощает обслуживание и диагностику
• Серый цвет не выделяется визуально, гармонично сочетается с корпусами щитов
• Поддерживает плотную компоновку - экономит место в ограниченном пространстве щита

Ограничения применения

• Не предназначен для крепления тяжёлых аппаратов массой более 5 кг каждый - возможна перегрузка крепёжных отверстий
• Не используется как замена DIN-рейки для модульных автоматов - требует отдельного крепления самих устройств
• Не рассчитана на внешнюю установку - не имеет защиты от атмосферных воздействий
• Не подходит для устройств с различной высотой корпуса - все элементы должны иметь одинаковый габарит по вертикали

Примеры использования

• Фиксация набора предохранителей типа ПР-2 в щите ЩМП-1684
• Установка нескольких реле времени или термореле с одинаковым форм-фактором
• Крепление аварийных сигнализаторов в распределительном щите на производстве
• Объединение малогабаритных контакторов в одну линию для удобства доступа

Практические советы

• Перед монтажом проверьте, что все устройства, которые планируете крепить, действительно имеют одинаковую высоту - даже 1–2 мм разницы могут затруднить равномерное крепление
• Используйте антивибрационные прокладки между планкой и корпусом щита, если оборудование работает с частыми импульсами
• При необходимости удлинения - можно соединить две планки 30х745 мм оцинкованных для ЩМП-1684, но только если есть возможность надёжно зафиксировать стык
• Не используйте болты большего диаметра, чем предусмотрено отверстиями - это может повредить металл и снизить прочность крепления
• Планка монтажная 30х745 мм оцинкованная для ЩМП-1684 от IEK - оптимальный выбор для систем, где важна чёткая организация и долговечность
