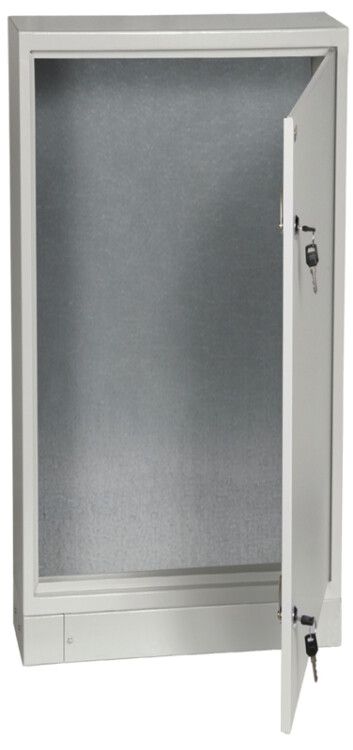

Корпус металлический ЩМП-18.8.4-0 УХЛ3 IP31 без монтажной панели IEK - YKM40-1884-31

Корпус монтажный металлический ЩМП-18.8.4-0 36 УХЛ3 IP31 без монтажной панели 1800x800x400 от IEK предназначен для сборки электрощитов в условиях промышленных объектов с умеренным и холодным климатом. Этот щит обеспечивает механическую защиту оборудования и удобство монтажа за счет жесткой стальной конструкции и надежного замка. Артикул ykm40-1884-31 соответствует требованиям ТУ YKM.001.2015.

Назначение и область применения

ЩМП-18.8.4-0 36 УХЛ3 IP31 используется для компоновки электротехнических устройств: автоматических выключателей, контакторов, реле, преобразователей частоты и других элементов управления. Подходит для создания силовых, управляющих и автоматизированных щитов. Применяется в цехах, на транспорте, в системах водоснабжения, на энергообъектах и других местах с повышенными требованиями к защите от внешних воздействий.

Технические характеристики

• Габариты: 1800×800×400 мм - высокий и глубокий корпус для размещения большого количества аппаратов;
• Материал корпуса: сталь толщиной 1,0–1,5 мм, стенки - 1,4 мм; обеспечивает прочность и долговечность;
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность;
• Покрытие: порошковая окраска цвета 7035 RAL - устойчиво к царапинам, химическим веществам и UV-излучению;
• Замок: одноключевой, с единым секретом - позволяет использовать один ключ для нескольких щитов;
• Срок службы: 15 лет при соблюдении условий эксплуатации;
• Нормативный документ: ТУ YKM.001.2015 - соответствие внутренним техническим условиям производителя;
• Комплектация: без монтажной панели - требуется самостоятельная установка крепежных планок или профилей;
• Тип дверцы: одинарная, открывающаяся на петлях;
• Тип крышки: закрытого типа - предотвращает доступ к внутренним элементам без открытия дверцы.

Совместимость и монтаж

ЩМП-18.8.4-0 36 УХЛ3 IP31 рассчитан на открытую установку - крепится к стене или опорной конструкции болтами через отверстия в боковых стенках. Поскольку монтажная панель отсутствует, необходимо самостоятельно установить DIN-рейки или рамочные крепления внутри корпуса. Для фиксации оборудования используйте стандартные крепежи M4–M6. Диапазон посадочных размеров совместим с большинством модульных устройств (например, ABB, Schneider Electric, Legrand). Обратите внимание: габариты 1800×800×400 требуют свободного пространства вокруг щита для обслуживания - минимум 60 см спереди.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-231/19. Наличие замка и закрытой крышки исключает случайный доступ к токоведущим частям. Порошковое покрытие снижает риск коррозии и повышает безопасность при эксплуатации в помещениях с агрессивной средой. Однако степень защиты IP31 не предназначена для работы во влажных или outdoor-условиях - для таких задач рекомендуется выбирать модели с IP54 и выше.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и увеличенной толщине стенок;
• Универсальный размер - подходит для крупных распределительных щитов с множеством аппаратов;
• Порошковое покрытие гарантирует длительную сохранность внешнего вида даже при частой очистке;
• Единый ключ замка упрощает управление несколькими щитами на одном объекте;
• Срок службы 15 лет - экономически выгодное решение для капитальных объектов.

Ограничения применения

• Не применяется в условиях постоянного попадания воды, дождя, паров или агрессивных жидкостей - IP31 недостаточна для наружной установки;
• Отсутствие монтажной панели требует дополнительных работ по установке крепежных элементов - не подходит для быстрого монтажа без подготовки;
• Не рекомендуется для помещений с высокой взрывоопасностью - не сертифицирован как взрывозащищенный;
• Не предназначен для установки в зонах с частыми вибрациями без дополнительной демпферизации.

Примеры использования

• Главный распределительный щит на производстве с десятком автоматов и контакторов;
• Щит управления насосной станцией в водоканале;
• Шкаф автоматики для системы вентиляции в административном здании;
• Распределительный пункт на складском комплексе с освещением и розетками.

Практические советы

• Перед монтажом проверьте наличие отверстий для кабельных вводов - при необходимости просверлите их с учетом диаметра вводных трубок;
• Для лучшей теплоотдачи оставляйте зазор между задней стенкой щита и стеной не менее 50 мм;
• При использовании в сырых помещениях (бассейны, теплицы) дополнительно устанавливайте термосухари или нагревательные элементы;
• При заказе нескольких щитов убедитесь, что все они одного партийного номера - цвет 7035 RAL может немного отличаться между партиями;
• Помните: этот корпус - основание, а не готовый щит. Все внутренние элементы (DIN-рейки, провода, автоматы) монтируются отдельно.
