Панель ПН (оцинкованная) для напольных ЩМП-1684/1884 | YKM40-PN-1684 IEK

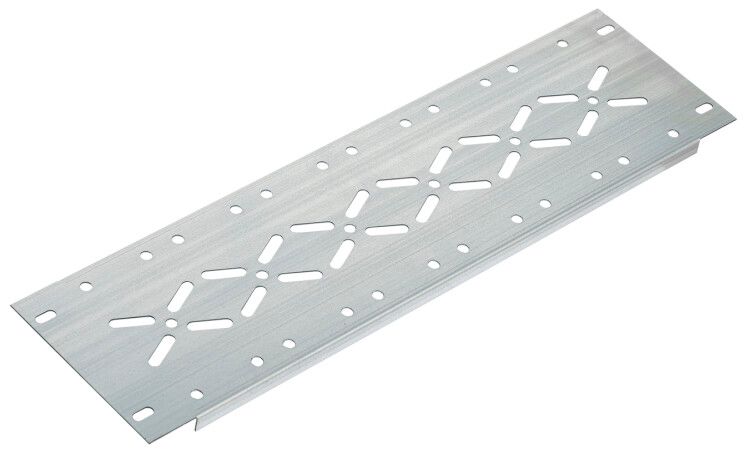

Панель ПН оцинкованная 140x745 для ЩМП-1684 (3 шт в комплекте) от IEK предназначена для фиксации предохранителей и других одиночных аппаратов в щитах управления. Эта панель - часть комплекта сборки ЩМП-1684, обеспечивает надёжную механическую базу для монтажа устройств с единым габаритом по высоте.

Назначение и область применения

Панель ПН оцинкованная 140x745 для ЩМП-1684 используется внутри распределительных щитов типа ЩМП-1684 для крепления предохранителей, автоматических выключателей, реле и других модульных устройств, устанавливаемых на DIN-рейку. Подходит для компоновки силовой части щита, где требуется жесткая фиксация оборудования с одинаковым вертикальным размером. Применяется в промышленных системах управления, на транспорте, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Размеры: 140 × 745 мм
• Материал: оцинкованная сталь
• Толщина металла: 1,25 мм
• Цвет: серый
• Количество в комплекте: 3 штуки
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Панель ПН оцинкованная 140x745 для ЩМП-1684 совместима исключительно со щитами серии ЩМП-1684 от IEK. Установка выполняется с помощью болтов или заклепок в заранее подготовленные отверстия корпуса щита. Монтаж требует точного выравнивания - панели должны располагаться параллельно друг другу для корректной работы DIN-реек. Каждая из трёх панелей в комплекте служит опорой для одной секции аппаратурного монтажа. Не рекомендуется использовать с другими типами щитов - несовпадение крепёжных отверстий и габаритов может нарушить целостность сборки.

Преимущества

• Увеличивает жёсткость конструкции щита за счёт усиленной основы
• Защита от коррозии благодаря цинковому покрытию
• Обеспечивает равномерное распределение нагрузки от установленных аппаратов
• Совместима с заводской комплектацией ЩМП-1684 - не требует доработок

Ограничения применения

• Не применяется вне щитов ЩМП-1684 - не имеет универсальных креплений
• Не предназначена для монтажа крупногабаритных устройств (например, частотных преобразователей) - рассчитана только на стандартные модульные элементы
• Не является несущей конструкцией - не воспринимает значительные ударные или вибрационные нагрузки

Примеры использования

• Фиксация предохранителей типа ПН-2 в промышленном щите управления насосной станцией
• Установка группы автоматических выключателей на входе в распределительный щит здания
• Крепление реле времени и контакторов в системе автоматизации конвейера

Практические советы

• Перед монтажом проверьте соответствие толщины панели (1,25 мм) и шага крепёжных отверстий в корпусе ЩМП-1684 - не допускайте перекосов
• При использовании всех трёх панелей в одном щите распределяйте оборудование равномерно - избегайте сосредоточенной нагрузки на одну секцию
• При замене повреждённой панели используйте оригинальные запчасти от IEK - отличия в геометрии могут нарушить работу DIN-реек
• Не сверлите дополнительные отверстия - это снижает коррозионную стойкость оцинкованного слоя
