Пластрон для рамы STMF ШхВ 500 х 150 мм 21 модулей | R5ISP515 DKC ДКС

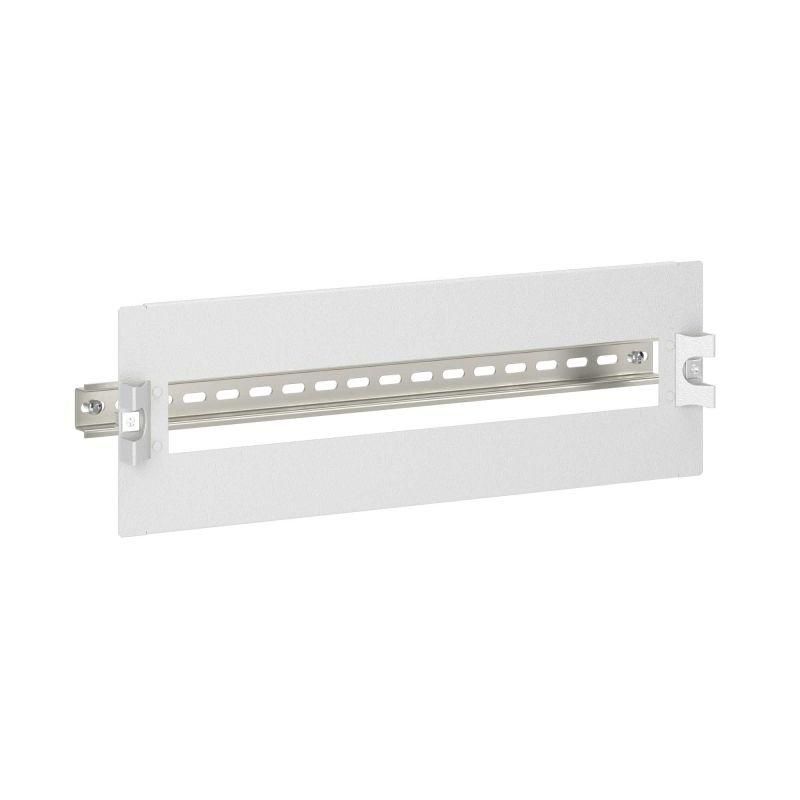

Пластрон для рамы STMF ШхВ 500х150 мм 21 модулей, DKC - элемент сборки распределительного щита, предназначенный для установки на рамы серий ST/STX/STE/STEX/STH. Обеспечивает жесткую основу для монтажа автоматических выключателей, контакторов и других устройств на DIN-рейке. Артикул r5isp515 соответствует серии RAM block бренда DKC.

Назначение и область применения

Пластрон для рамы STMF ШхВ 500х150 мм 21 модулей, DKC используется для формирования корпуса электрощита. Он служит базовой платформой, на которую устанавливаются рамы, DIN-рейки и электрооборудование. Подходит для промышленных, коммерческих и инфраструктурных объектов, где требуется надежная и защищённая компоновка аппаратуры управления и защиты.

Технические характеристики

• Габариты: 500 × 150 мм (ширина × высота)
• Количество модулей: 21 (стандартный шаг 17,5 мм)
• Материал: сталь толщиной 1,5 мм
• Покрытие: атмосферостойкое порошковое, цвет RAL 7035 (серый)
• Фиксация: быстрая крепление к раме без дополнительных инструментов
• Возможность опломбировки: да - предусмотрены места для пломб
• Комплект поставки: пластрон, две ручки, одна DIN-рейка, монтажные крепления

Совместимость и монтаж

Пластрон для рамы STMF ШхВ 500х150 мм 21 модулей, DKC совместим только с рамами серий ST, STX, STE, STEX и STH. Установка происходит путём защёлкивания на предварительно смонтированную раму - не требует сверления или болтов. DIN-рейка уже встроена и закреплена, что исключает необходимость её самостоятельной установки. Для герметизации и безопасности рекомендуется использовать пломбы через специально предусмотренные отверстия.

Преимущества

• Ускоряет сборку щита - всё необходимое в одном комплекте
• Стальная конструкция обеспечивает механическую прочность и долговечность
• Порошковое покрытие устойчиво к коррозии, царапинам и перепадам температур
• Интегрированная DIN-рейка снижает риск ошибок при монтаже
• Ручки обеспечивают удобство перемещения собранного щита до окончательной установки

Ограничения применения

• Не предназначен для наружной установки без дополнительного кожуха - не имеет степени защиты IP
• Поддерживает только стандартные устройства шириной 17,5 мм (не совместим с модулями 22,5 мм или нестандартными габаритами)
• Не применяется с рамами других серий, кроме указанных (ST/STX/STE/STEX/STH)
• Максимальная нагрузка на DIN-рейку ограничена массой установленного оборудования - не следует перегружать более чем 8–10 кг на всю длину

Примеры использования

• Щиты управления насосными станциями
• Распределительные шкафы на конвейерах и производственных линиях
• Автоматические системы освещения и вентиляции в зданиях
• Аппаратные шкафы для PLC и реле защиты в промышленной автоматике

Практические советы

• Перед монтажом проверьте соответствие рамы - пластрон для рамы STMF ШхВ 500х150 мм 21 модулей, DKC не подойдёт к другим типам корпусов
• При использовании в условиях повышенной влажности дополнительно используйте термоклеевые уплотнители на стыках крышки и корпуса
• При необходимости замены DIN-рейки - она легко демонтируется, но требует осторожности, чтобы не повредить крепёжные точки
• При транспортировке собранных щитов всегда используйте ручки - они рассчитаны на вес всей конструкции
• Артикул r5isp515 - единственный номер для заказа этого конкретного пластрона; другие размеры или цвета в серии RAM block отличаются
