Планка монтажная ЩМП-1664 30х545 мм, оцинкованная IEK (ИЭК) YKM40-P-30X545

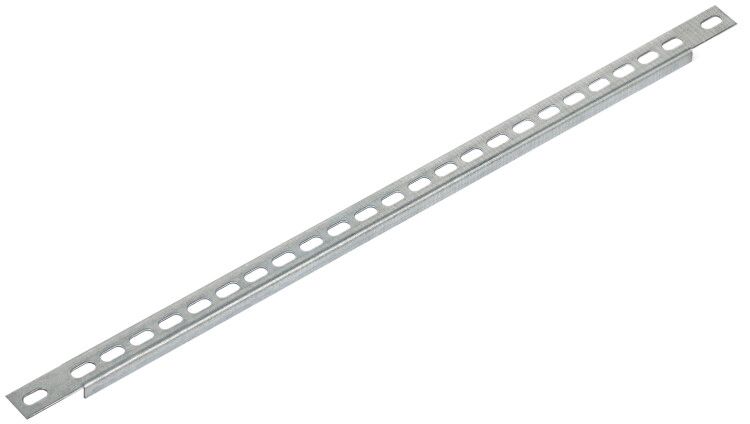

Планка монтажная 30х545 мм оцинкованная для ЩМП-1664 от IEK предназначена для фиксации одиночных или групповых аппаратов на DIN-рейках внутри распределительного щита. Этот элемент обеспечивает надёжную механическую базу для устройств с совпадающим установочным габаритом по высоте.

Назначение и область применения

Планка монтажная 30х545 мм оцинкованная для ЩМП-1664 используется для крепления предохранителей, автоматических выключателей, реле и других модульных устройств, установленных на DIN-рейке. Подходит для сборки щитов управления, силовых шкафов и распределительных пунктов. Особенно эффективна там, где требуется компактное расположение нескольких аппаратов одного типа - например, набора предохранителей или контакторов с одинаковой высотой корпуса.

Технические характеристики

• Размеры: 30 мм (высота) × 545 мм (длина)
• Материал: оцинкованная сталь
• Толщина металла: 1,5 мм
• Тип изделия: аксессуар для ЩМП
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Планка монтажная 30х545 мм оцинкованная для ЩМП-1664 устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется через два отверстия на торцах планки - они позволяют зафиксировать её болтами или саморезами к стенке щита. Убедитесь, что все устанавливаемые устройства имеют одинаковую высоту корпуса - иначе возможны перекосы и затруднённый доступ к контактам. Для удобства монтажа рекомендуется использовать плоскогубцы или специальные зажимы при закручивании крепёжа.

Безопасность и стандарты

Планка соответствует требованиям к механической прочности и долговечности, предусмотренным ГОСТ Р МЭК 61439-1. Оцинкованное покрытие обеспечивает защиту от коррозии в условиях повышенной влажности. Применение в помещениях с нормальной степенью защиты IP54 и выше допускается без ограничений.

Преимущества

• Увеличивает плотность компоновки аппаратов в щите за счёт равномерного распределения нагрузки
• Обеспечивает жёсткую основу, снижая риск вибрационного износа контактов
• Оцинкованная поверхность устойчива к окислению даже при длительном использовании
• Поддерживает точное положение устройств - важно для обслуживания и диагностики

Ограничения применения

• Не предназначен для установки тяжёлых устройств массой более 5 кг каждое - требуются дополнительные точки крепления
• Не применяется вне щитов - не имеет степени защиты IP и не рассчитана на открытый монтаж
• Не заменяет DIN-рейку; служит лишь дополнением к ней для выравнивания высоты устройств

Примеры использования

• Щит управления насосной станцией - фиксация трёх предохранителей типа gG
• Распределительный щит на производстве - установка четырёх термореле с одинаковым форм-фактором
• Автоматизированный пункт учёта - крепление нескольких счетчиков импульсов

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые будут крепиться на эту планку, действительно имели одинаковую высоту - даже 1–2 мм различия могут вызвать проблемы с защёлками
• При необходимости удлинить ряд устройств можно соединить две планки 30х545 мм для ЩМП-1664 друг с другом - используйте болты M4 через боковые отверстия
• Не забудьте про заземление: если планка используется в системе TN-S, её необходимо соединить с PE-шиной через перемычку
• При работе в агрессивных средах (цеха с химическими испарениями) дополнительно смажьте места крепления антикоррозийной смазкой
