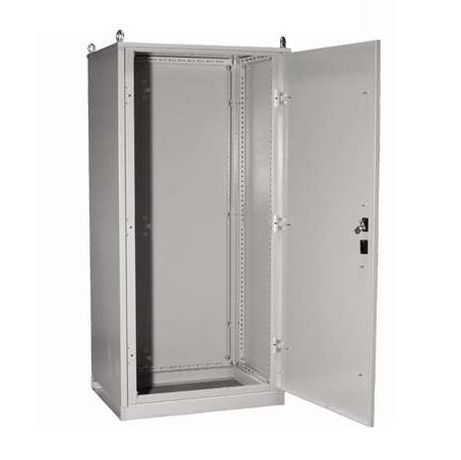

Корпус металлический КСРМ 18.6.х-2 36 УХЛ3 IP31 Место 3 (часть корпуса из 3) | YKM30-M3-186-36 IEK

Корпус металлический КСРМ 18.6.х-2 36 УХЛ3 IP31 (дверь, задняя стенка) от IEK предназначен для сборки низковольтных распределительных устройств. Этот элемент конструкции обеспечивает механическую защиту и удобство монтажа внутреннего оборудования, особенно в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Корпус металлический КСРМ 18.6.х-2 36 УХЛ3 IP31 используется для изготовления шкафов и щитов: главных распределительных щитов (ГРЩ), вводно-распределительных устройств (ВРУ), шкафов управления и автоматики. Он служит основой для сборки комплектных устройств, где внутри размещаются DIN-рейки, монтажные панели, шины, аппараты защиты и другие компоненты. Подходит для установки в помещениях с контролируемой средой — производственные цеха, насосные станции, административные здания.

Технические характеристики

• Материал корпуса: сталь, толщиной 1,4 мм — обеспечивает жесткость и долговечность при нагрузках
• Степень защиты: IP31 — защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 — рассчитан на работу при температурах от −40°C до +40°C, в условиях повышенной влажности и запыленности
• Тип двери: одинарная, с замком — позволяет безопасно закрывать доступ к внутренним элементам
• Цвет: серый — соответствует стандартному цветовому решению промышленного оборудования
• Толщина материала изделия: 1,5 мм — указывает на усиление конструктивных элементов, таких как рама или крепежные площадки
• Способ монтажа: открытая установка — корпус крепится напрямую к полу, стене или платформе без необходимости встраивания
• Нормативный документ: ГОСТ 32127-2015 — соответствие требованиям к конструкциям низковольтных распределительных устройств

Совместимость и монтаж

Корпус КСРМ 18.6.х-2 36 УХЛ3 IP31 является частью модульной системы КСРМ. Его можно комбинировать с другими элементами: боковыми панелями, крышкой, цоколем и передней панелью — все они совместимы по габаритам и системе крепления. Каркас выполнен из перфорированного профиля, что позволяет легко фиксировать DIN-рейки, кронштейны и монтажные планки без сверления. Для монтажа используются болты и саморезы, которые входят в комплект поставки. Открытая установка требует ровной поверхности; рекомендуется использовать анкерные болты при креплении к бетонному полу.

Безопасность и стандарты

Корпус изготовлен в соответствии с ГОСТ 32127-2015, который регламентирует требования к прочности, герметичности и электробезопасности распределительных устройств. Степень защиты IP31 предотвращает попадание крупных инородных частиц и конденсата, снижая риск короткого замыкания. Наличие замка на двери исключает случайный доступ к токоведущим частям, что повышает уровень безопасности при обслуживании.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции толщиной 1,4–1,5 мм
• Удобная сборка за счет стандартизированных отверстий в профиле — не требуется доработка
• Замок на двери обеспечивает контроль доступа и соблюдение правил охраны труда
• Климатическое исполнение УХЛ3 делает корпус пригодным для использования в неотапливаемых помещениях
• Серый цвет не выгорает на свету и хорошо сочетается с другим промышленным оборудованием

Ограничения применения

Корпус КСРМ 18.6.х-2 36 УХЛ3 IP31 не предназначен для установки на улице или в местах с постоянным воздействием струй воды, масла, химических реагентов — степень защиты IP31 недостаточна для этих условий. Также он не подходит для взрывоопасных зон (не имеет маркировки Ex). Максимальная рабочая температура — +40°C; при длительном превышении возможна деформация покрытия. Не используйте корпус в качестве несущей конструкции для тяжелого оборудования без дополнительной опоры.

Примеры использования

• Шкаф управления насосной станцией в водоканале
• Вводно-распределительное устройство (ВРУ) в офисном здании
• Щит автоматизации конвейера на пищевом производстве
• Распределительный щит в холодильной камере с контролируемой влажностью

Практические советы

• Перед монтажом проверьте посадочные размеры — корпус КСРМ 18.6.х-2 36 имеет фиксированные габариты, совместимые только с другими элементами этой серии
• Не забудьте предусмотреть свободное пространство вокруг корпуса для провода и теплоотвода — минимум 10 см с каждой стороны
• При использовании в сырых помещениях дополнительно обработайте места соединений силиконовым герметиком
• Для быстрого монтажа DIN-реек используйте заводские отверстия в профиле — не сверлите лишние отверстия
• При заказе убедитесь, что выбран именно вариант с дверью и задней стенкой — в серии есть и другие комплектации
