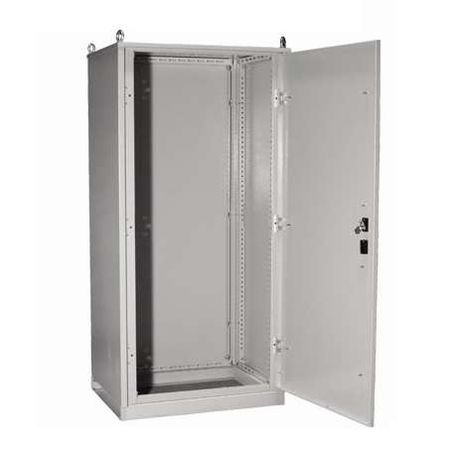

Корпус металлический КСРМ хх.6.4-2 36 УХЛ3 IP31 Место 2 (часть корпуса из 3) | YKM30-M2-64-36 IEK

Корпус металлический КСРМ хх.6.4-2 36 УХЛ3 IP31 - это сборно-разборная металлическая конструкция от IEK, предназначенная для монтажа внутреннего оборудования в низковольтных распределительных устройствах. Артикул ykm30-m2-64-36 включает все необходимые элементы крепления: крышу, цоколь, боковые и фасадные стяжки, петли, замок и метизы, что позволяет собирать шкаф без дополнительных деталей.

Назначение и область применения

Корпус металлический КСРМ хх.6.4-2 36 УХЛ3 IP31 используется для изготовления шкафов низковольтной аппаратуры: главных распределительных щитов, вводно-распределительных устройств (ВРУ), шкафов управления и автоматики. Подходит для установки внутри помещений с контролируемой средой - например, в административных зданиях, на производственных площадках, в кабельных коллекторах.

Технические характеристики

• Материал корпуса: сталь, толщиной 1,4 мм - обеспечивает достаточную жесткость для монтажа тяжелых компонентов
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности
• Тип двери: одинарная, открывается на петлях
• Цвет: серый, матовый
• Способ монтажа: открытая установка - корпус крепится к полу или стене через базовые отверстия
• Толщина материала крепежных элементов: 1,5 мм - соответствует прочностным требованиям к раме и стяжкам
• Тип изделия: аксессуары для КСРМ - в комплект входят все элементы для сборки готового шкафа

Совместимость и монтаж

Корпус металлический КСРМ хх.6.4-2 36 УХЛ3 IP31 собирается на основе перфорированного профиля, который служит основой для крепления всех сторон и двери. Для монтажа требуется минимум инструментов: отвертки, гаечные ключи, возможно - заклепочник. Все крепежи (метизы, петли, замок) уже включены в комплект. Открытая установка требует подготовки поверхности: ровный пол или стена с возможностью сверления отверстий под анкерные болты. Диаметр посадочных отверстий под крепление - стандартный для серии КСРМ, совместим с крепежом других моделей этой же линейки от IEK.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для низковольтных распределительных устройств. Степень защиты IP31 исключает попадание крупных инородных частиц и защищает от конденсата при вертикальном падении капель. Материал - сталь с антикоррозийным покрытием - обеспечивает долговечность в помещениях с нормальной влажностью. Наличие замка и надежных петлей соответствует требованиям безопасности при обслуживании электрооборудования.

Преимущества

• Готовый комплект: все элементы - крыша, цоколь, стяжки, петли, замок - уже в наличии, не нужно докупать
• Сборно-разборная конструкция: позволяет легко менять внутреннюю планировку, заменять поврежденные панели
• Высокая механическая прочность: стальная конструкция выдерживает нагрузку от множества DIN-реек, автоматических выключателей и шин
• Совместимость с другими изделиями серии КСРМ: можно комбинировать с аналогичными корпусами для создания многосекционных решений

Ограничения применения

Корпус металлический КСРМ хх.6.4-2 36 УХЛ3 IP31 не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или прямого попадания брызг. Также не рекомендован для мест с высокой концентрацией агрессивных паров, масла или химикатов. Не следует использовать в качестве герметичного контейнера - для этого нужны корпуса с классом защиты IP54 и выше.

Примеры использования

• Шкаф управления насосной станцией в котельной
• Главный распределительный щит в офисном здании
• Щит автоматизации конвейерной линии на пищевом производстве
• ВРУ в многоквартирном доме с установленными счетчиками и автоматами

Практические советы

• Перед сборкой проверьте целостность всех элементов - особенно стяжки и углы, они несут основную нагрузку
• При монтаже внутренних элементов используйте DIN-рейки и монтажные панели, чтобы равномерно распределить вес
• Не забудьте о проводке: предусмотрите выходы для кабелей в нижней или боковой части цоколя
• Для удобства обслуживания оставляйте свободное пространство перед дверью - не менее 80 см
• При использовании в сырых помещениях периодически проверяйте состояние замка и петель - возможна коррозия даже при UHL3
