Корпус металлический КСРМ хх.8.8-2 36 IP31 (Место 2: крыша+цоколь+боковые и фасадные стяжки+замок+петли+метизы) IEK YKM30-M2-88-36

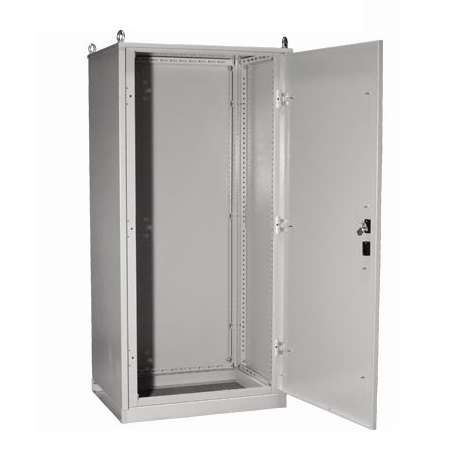

Корпус металлический КСРМ хх.8.8-2 36 УХЛ3 IP31 Место 2 - это сборно-разборная металлическая конструкция от IEK, предназначенная для монтажа внутреннего оборудования в низковольтных распределительных устройствах. Артикул ykm30-m2-88-36 обеспечивает надежную защиту компонентов в условиях открытой установки на крышах, цоколях и фасадах зданий.

Назначение и область применения

Корпус металлический КСРМ хх.8.8-2 36 УХЛ3 IP31 Место 2 используется для сборки низковольтных комплектных устройств: главных распределительных щитов, вводно-распределительных устройств, шкафов управления и систем автоматики. Подходит для установки внутри помещений и под навесом, где требуется защита от капель воды и пыли. Применяется в промышленных объектах, жилых комплексах, коммунальной инфраструктуре и на объектах энергетики.

Технические характеристики

• Материал корпуса: сталь, толщиной 1,5 мм - обеспечивает механическую прочность и долговечность
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в помещениях с нормальной влажностью
• Тип крышки: закрытого типа - герметичная конструкция с плотным прилеганием
• Цвет: серый - соответствует стандартному цветовому решению промышленного оборудования
• Способ монтажа: открытой установки - крепится напрямую к стене, полу или потолку без необходимости в специальных нишах
• Тип изделия: аксессуары для КСРМ - совместим со всей серией корпусов КСРМ

Совместимость и монтаж

Корпус металлический КСРМ хх.8.8-2 36 УХЛ3 IP31 Место 2 имеет модульную конструкцию: каркас собран из перфорированного профиля, к которому крепятся все элементы - дверь, боковые панели, крыша, цоколь и задняя стенка. Все детали крепятся саморезами и болтами через предварительно просверленные отверстия. Петли, замок и стяжки входят в комплект. Для монтажа используйте стандартные инструменты: отвертки, гаечные ключи, уровень. Убедитесь, что поверхность установки выдерживает вес корпуса с оборудованием - масса зависит от заполнения, но пустой корпус весит около 12–15 кг.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для низковольтных распределительных устройств. Степень защиты IP31 гарантирует безопасность при случайном контакте с токоведущими частями и защищает оборудование от внешних воздействий. Корпус не предназначен для установки в местах постоянного попадания воды, дождя или агрессивных сред.

Преимущества

• Сборно-разборная конструкция позволяет легко изменить внутреннюю планировку и заменить поврежденные элементы
• Высокая жесткость стали 1,5 мм снижает риск деформации при нагрузках
• Готовые места для крепления петель, замка и стяжек экономят время монтажа
• Серый цвет не требует покраски после установки и хорошо сочетается с другими элементами щита
• Поддерживается вся линейка аксессуаров КСРМ - DIN-рейки, монтажные панели, кабельные вводы и другие компоненты

Ограничения применения

• Не применяется во взрывоопасных зонах - не имеет соответствующих взрывозащитных маркировок
• IP31 недостаточен для улицы под открытым небом - возможна коррозия при длительном воздействии осадков
• Не рекомендован для установки в помещениях с высокой влажностью (>90%) или агрессивными газами
• Толщина стенки 1,5 мм не предназначена для крупногабаритных щитов с тяжелым оборудованием - при большой нагрузке требуется усиление рамы

Примеры использования

• Щит управления насосной станцией на цокольном этаже
• Распределительный щит на чердачном помещении с ограниченным доступом
• Шкаф автоматики для системы вентиляции в техническом коридоре
• Временный щит на строительной площадке с защитой от пыли и случайных ударов

Практические советы

• Перед монтажом проверьте посадочные размеры - корпус КСРМ хх.8.8-2 36 имеет стандартные габариты, совместимые с большинством DIN-реек и кабельных вводов
• Для увеличения степени защиты используйте уплотнители на дверях и кабельные вводы с IP65 - корпус сам по себе не герметичен
• При установке на крышу или фасад обязательно предусмотрите отвод конденсата - даже при IP31 влага может скапливаться внутри
• Избегайте перегрузки корпуса - максимальная нагрузка на монтажные рейки указана в документации на установленное оборудование
• Артикул ykm30-m2-88-36 - это место 2 в серии КСРМ; при заказе других размеров уточняйте номер места (1, 2, 3…)
