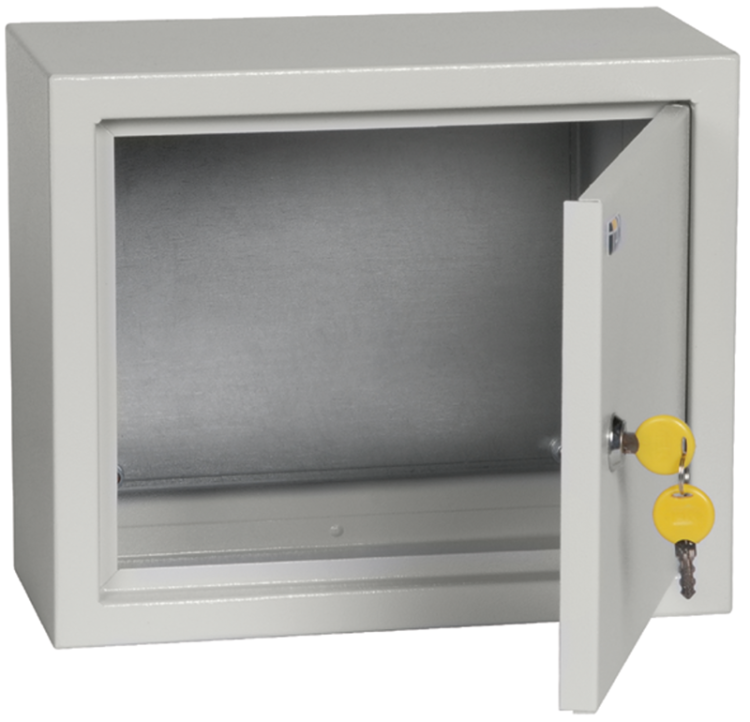

Корпус металлический ЩМП-2.3.1-0 (250х300х150мм) УХЛ3 IP31 IEK - YKM40-231-31

Корпус металлический ЩМП-2.3.1-0 250х300х150 УХЛ3 IP31 от IEK предназначен для сборки электрощитов в условиях умеренного и холодного климата. Этот щит монтажный обеспечивает механическую защиту оборудования, легко монтируется на стене и подходит для установки модульных и традиционных устройств. Артикул ykm40-231-31 соответствует серийному ряду ЩМП-2.3.1-0.

Назначение и область применения

Корпус металлический ЩМП-2.3.1-0 250х300х150 УХЛ3 IP31 используется для сборки распределительных и управляющих электрощитов: силовых цепей, систем автоматизации, контрольно-измерительных приборов. Подходит для установки внутри помещений с контролируемой средой - например, в цехах, на объектах ЖКХ, в офисах, на производстве. Материал и степень защиты позволяют применять его там, где есть риск попадания пыли, капель воды или случайного контакта с элементами.

Технические характеристики

• Габариты: 250×300×150 мм (Ш×В×Г)
• Материал корпуса: сталь с толщиной 1–1,5 мм
• Толщина внутренней монтажной пластины: 0,8 мм
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Количество вводов: 3 отверстия диаметром 31 мм, расположены снизу корпуса
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковая окраска - устойчиво к царапинам и химическому воздействию
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩМП-2.3.1-0 250х300х150 УХЛ3 IP31 рассчитан на открытую установку - крепится к стене с помощью болтов через отверстия в боковых стенках. Внутри предусмотрен съемный крепежный лист (монтажная панель) - позволяет фиксировать DIN-рейки, автоматы, контакторы и другие устройства. Отдельно стоит отметить: в комплекте нет крепежа, проводов или зажимов - всё необходимо докупить. Для подключения кабелей используются три готовых отверстия Ø31 мм снизу; рекомендуется использовать кабельные вводы с уплотнением для надежной герметизации.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и внесен в реестр радиоэлектронной продукции (код РЭ-233/19). Наличие замка исключает несанкционированный доступ. Конструкция не содержит острых кромок, что снижает риск травм при обслуживании. Однако степень защиты IP31 не предназначена для работы во влажных помещениях, на улице или в местах с постоянным брызгами - для таких задач требуется IP54 и выше.

Преимущества

• Жесткая сварная конструкция - устойчив к деформациям при нагрузке
• Съемная монтажная панель - удобна для предварительной сборки перед установкой в корпус
• Порошковое покрытие - долговечнее грунтовки, не выгорает, не трескается
• Единый ключ замка - упрощает управление несколькими щитами в одном объекте
• Поддержка стандартизированного монтажа - совместим с большинством DIN-рейок и типовых аппаратов

Ограничения применения

Не применяйте корпус металлический ЩМП-2.3.1-0 250х300х150 УХЛ3 IP31 в условиях:

• Постоянного воздействия воды, паров, агрессивных жидкостей - IP31 не защищает от брызг и струй
• Высоких уровней пыли (например, в каменноугольных шахтах или цехах с металлообработкой) - возможен пробой пыли через отверстия
• Открытого воздуха, дождя, снега - требует дополнительной защиты (короб, навес, помещение)
• Температур ниже −40C или выше +40C - выход за пределы UHL3 снижает срок службы

Примеры использования

• Щит управления насосной станцией в котельной
• Распределительный щит освещения в административном здании
• Контрольный шкаф для терморегуляторов в теплом цеху
• Автоматический щит питания для малогабаритного станка

Практические советы

• Перед монтажом проверьте, чтобы отверстия Ø31 мм совпадали с диаметром используемых кабельных вводов - при необходимости доработайте их под нужный размер
• При использовании нескольких корпусов ЩМП-2.3.1-0 одинакового типа - сохраните ключ от замка в одном месте, чтобы избежать потери
• Для увеличения срока службы в условиях высокой влажности - периодически протирайте внутреннюю поверхность от конденсата
• Если планируете монтаж тяжелого оборудования - дополнительно укрепите крепления к стене, так как толщина стенки 1–1,5 мм не гарантирует жесткости при точечных нагрузках
• Артикул ykm40-231-31 - некомплектный: все крепежи, рейки, зажимы и кабели закупаются отдельно
