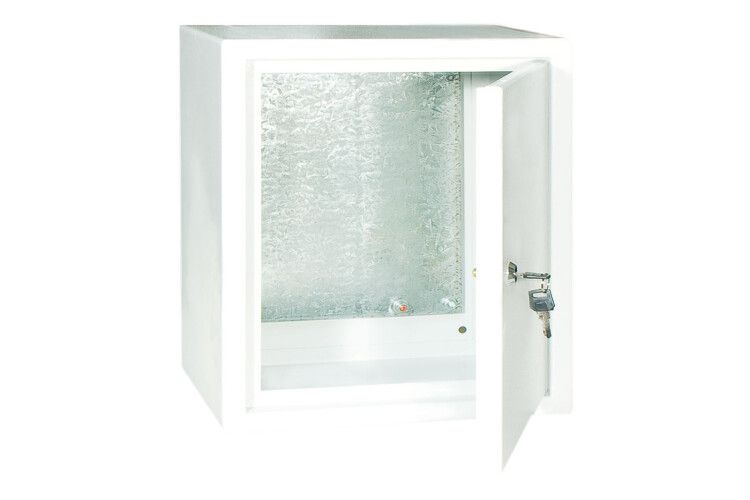

Корпус металлический ЩМП-2.3.1-0 250х300х150 IP31 TDM SQ0905-0052

Щит с монтажной панелью ЩМП-2.3.1-0 (250х300х150) IP31 от TDM ELECTRIC предназначен для открытой установки внутри помещений и используется для компоновки автоматических выключателей, контакторов и других устройств до 400 А. Корпус из стали с порошковым покрытием обеспечивает механическую прочность и устойчивость к повреждениям.

Назначение и область применения

Щит с монтажной панелью ЩМП-2.3.1-0 (250х300х150) IP31 применяется для сборки распределительных щитов в условиях сухих и защищённых помещений - например, в цехах, офисах, административных зданиях. Подходит для монтажа силового оборудования, управления насосами, вентиляцией, освещением и другими нагрузками до 400 А. Устройство не предназначено для наружного использования или мест с высокой влажностью, пылью или агрессивными средами.

Технические характеристики

• Размеры корпуса: 250 × 300 × 150 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 400 А
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Толщина двери: 1 мм
• Ударопрочность: IK10 - устойчив к воздействию энергии удара 20 Дж (эквивалент 2 кг груза с высоты 1 метра)
• Покрытие: текстурированный порошковый состав, цвет RAL 7035 (серый)
• Количество линейных кабельных вводов: 3 шт. (диаметр не указан - требуется проверка совместимости с кабелями)
• Количество отверстий для фланцев: 3 шт. (для подключения труб или переходников)
• Способ монтажа: открытая установка на стену
• Наличие замка: да - одноключевой механизм
• Тип дверцы: одинарная, закрытого типа

Совместимость и монтаж

Щит с монтажной панелью ЩМП-2.3.1-0 (250х300х150) IP31 имеет готовую внутреннюю металлическую панель для крепления DIN-рейки и аппаратуры. Монтаж осуществляется на ровную вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Глубина установки 150 мм позволяет размещать устройства с минимальным выступом. Кабели подводятся через три предварительно подготовленных ввода - рекомендуется использовать кабельные вставки подходящего диаметра. Для герметизации вводов необходимо применять уплотнители отдельно - они не входят в комплект.

Безопасность и стандарты

Щит соответствует требованиям стандарта EN 50102 по ударопрочности IK10. Конструкция выполнена из стали с антикоррозийным порошковым покрытием, что снижает риск возникновения электрической опасности при случайном контакте. Напряжение питания не регламентируется - щит является только корпусом, не содержит коммутирующих элементов. Применение в соответствии с правилами ПУЭ обязательно.

Преимущества

• Высокая механическая прочность благодаря толщине стенок 1,2 мм и классу IK10
• Удобная внутренняя монтажная панель - не требует дополнительной установки DIN-реек
• Надёжный замок исключает несанкционированный доступ
• Порошковое покрытие RAL 7035 устойчиво к царапинам и легче моется, чем эмаль
• Поддерживается возможность расширения: есть отверстия для фланцев и кабельных вводов

Ограничения применения

• Степень защиты IP31 не допускает использование во влажных помещениях, на улице или в местах с брызгами воды
• Не подходит для взрывоопасных зон (не сертифицирован по взрывозащите)
• Отсутствие встроенных уплотнителей в кабельных вводах требует самостоятельного подбора и установки
• Толщина двери всего 1 мм - возможна деформация при сильных внешних ударах
• Цвет RAL 7035 отличается от RAL 7032, указываемого в описании серии - не используйте для систем с единым цветовым стандартом, если важен точный оттенок

Примеры использования

• Распределительный щит управления насосной группой в котельной
• Щит автоматического управления световой сигнализацией в производственном цеху
• Центральный пункт распределения мощности для группы станков с питанием до 400 А
• Аппаратный щит в служебном помещении для подключения УЗО, автоматов и реле

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей и размеров вводов - не все кабели сечением более 25 мм2 поместятся без доработки
• Используйте пластиковые или резиновые втулки в кабельных вводах для защиты изоляции проводов
• При необходимости увеличить количество вводов - просверливайте отверстия только в специально предусмотренных зонах (избегайте сверления в районе панели)
• Щит с монтажной панелью ЩМП-2.3.1-0 (250х300х150) IP31 от TDM ELECTRIC легко сочетается с аксессуарами других моделей серии - можно менять двери, рейки, замки
• Не перегружайте панель - максимальная плотность монтажа зависит от габаритов аппаратов; учитывайте тепловые зазоры между устройствами
