Монтажная панель FORT (В400хШ800) EKF PROxima - FM48

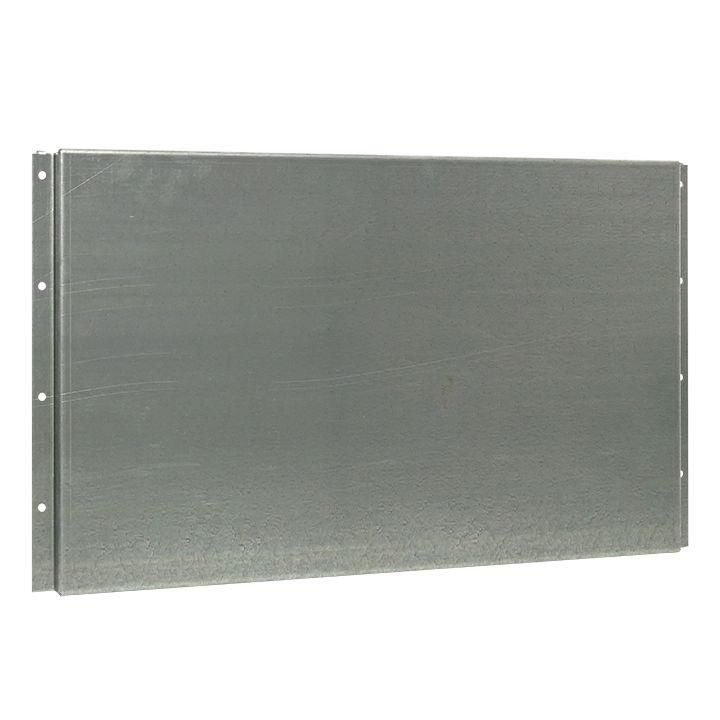

Монтажная панель (В400хШ800мм) PROxima EKF - это стальная оцинкованная плата для компактного и надёжного крепления оборудования внутри шкафов серии FORT. Артикул fm48 предназначен для промышленных систем автоматизации, контроля и распределения энергии, где важна механическая прочность и долгий срок службы.

Назначение и область применения

Монтажная панель (В400хШ800мм) PROxima EKF используется для фиксации аппаратов, модулей и устройств внутри шкафов серии FORT. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты и других компонентов систем автоматизации. Применяется в промышленных объектах: на заводах, в насосных станциях, на конвейерах, в распределительных пунктах с токами до 4000 А.

Технические характеристики

• Размеры: высота 400 мм, ширина 800 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Тип изделия: плата монтажная
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Панель совместима исключительно со шкафами серии FORT от EKF. Крепится к раме шкафа с помощью болтов или специальных кронштейнов, предусмотренных конструкцией корпуса. Отверстия для крепления уже просечены - дополнительная сверление не требуется. Учитывайте посадочные габариты: панель имеет жёсткие размеры 400×800 мм, поэтому не подходит для шкафов меньших размеров или другой серии.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Хотя сама панель не имеет степени защиты IP, она устанавливается внутрь шкафов FORT с классами IP31 и IP54, что обеспечивает защиту от пыли, капель воды и внешних воздействий. Сертификат сейсмостойкости 8 баллов по MSK распространяется на весь шкаф в целом - включая установленную на нём панель.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Оцинкованное покрытие предотвращает ржавчину даже при длительном использовании в сыром воздухе
• Стандартные размеры обеспечивают точную посадку в шкафы FORT без зазоров
• Не требует сложной подготовки перед установкой - готова к монтажу сразу после доставки

Ограничения применения

• Не предназначена для самостоятельного использования вне шкафа - не имеет корпуса и защиты
• Не подходит для установки в шкафы других серий или брендов - габариты и точки крепления уникальны для FORT
• Не рекомендуется использовать в средах с постоянным воздействием открытых химически активных жидкостей - оцинкование не гарантирует полную химическую стойкость

Примеры использования

• Установка в шкаф управления технологическим оборудованием на пищевом производстве
• Фиксация автоматики для системы вентиляции в промышленном цехе
• Размещение силовых модулей в распределительном щите на складском комплексе
• Сборка НКУ (напольных коммутационных устройств) с током до 4000 А

Практические советы

• Перед монтажом проверьте соответствие размеров панели и шкафа - отклонение более 2–3 мм затруднит установку
• При работе с тяжёлыми устройствами (например, частотными преобразователями) используйте дополнительно монтажные рейки для равномерного распределения нагрузки
• Не перегружайте панель - максимальная допустимая масса оборудования зависит от жёсткости шкафа, а не только от панели
• При необходимости замены - панель легко демонтируется без повреждения шкафа, так как крепится стандартными болтами
