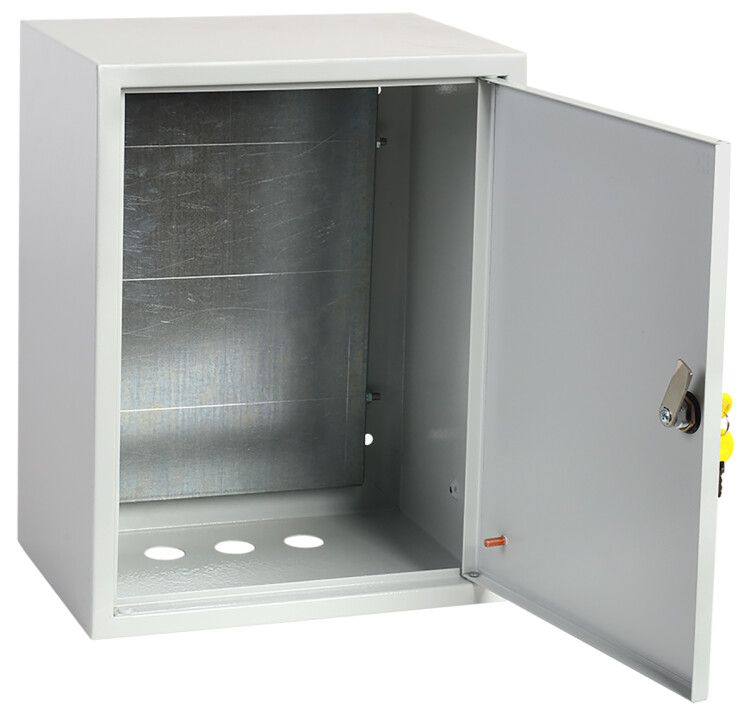

Корпус металлический ЩМП-1-1 395х310х150мм УХЛ3 IP31 GENERICA YKM41-01-31-G IEK

Корпус металлический ЩМП-1-1 395х310х150мм УХЛ3 IP31 - это надёжная основа для сборки распределительных щитов в условиях умеренного климата. Произведённый брендами GENERICA и IEK, этот корпус подходит для монтажа как модульных, так и традиционных электроаппаратов. Артикул ykm41-01-31-g обеспечивает совместимость с типовой комплектацией.

Назначение и область применения

Корпус металлический ЩМП-1-1 395х310х150мм УХЛ3 IP31 предназначен для сборки распределительных щитов различного назначения: силовые, управления, автоматики. Подходит для установки в помещениях с нормальной влажностью и отсутствием агрессивных сред. Применяется в промышленных объектах, жилых зданиях, коммунальных системах и на объектах инфраструктуры.

Технические характеристики

• Габариты: 395×310×150 мм - внутреннее пространство позволяет разместить до 12 модулей DIN-рейки стандартной высоты
• Материал корпуса: сталь с толщиной стенок 0,8 мм - обеспечивает механическую прочность и долговечность
• Степень защиты: IP31 - защищает от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Класс климатического исполнения: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Цвет: серый - соответствует стандартному цвету промышленного оборудования
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Наличие монтажной панели: да - съёмная стальная пластина для фиксации устройств на DIN-рейках
• Тип дверцы: одинарная - открывается на петлях, оснащена замком с единым ключом
• Тип крышки: закрытого типа - герметичная конструкция предотвращает доступ к внутренним элементам без открытия дверцы
• Способ монтажа: открытой установки - крепится к стене с помощью кронштейнов или анкеров

Совместимость и монтаж

Корпус металлический ЩМП-1-1 395х310х150мм УХЛ3 IP31 совместим с любыми устройствами, установленными на DIN-рейке шириной 35 мм. Монтажная панель съёмная - её можно вынуть для удобства сборки перед установкой в корпус. Для крепления используются четыре отверстия в задней стенке. Рекомендуемый момент затяжки крепёжа - 1–1,5 Нм. Замок дверцы работает одним ключом - подходит для централизованного контроля доступа.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Защита IP31 исключает попадание крупных инородных частиц и капель воды сверху, что снижает риск короткого замыкания. Корпус не проводит ток, поэтому при правильном заземлении обеспечивает безопасную эксплуатацию. Замок дверцы соответствует требованиям по защите от несанкционированного доступа.

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание
• Унифицированные габариты позволяют использовать одинаковый крепёж и комплектующие
• Высокая механическая прочность стали - устойчивость к деформациям при транспортировке и монтаже
• Закрытый тип крышки минимизирует риск случайного контакта с токоведущими частями
• Единый ключ замка упрощает управление несколькими щитами

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или пылевых бурь
• Не рекомендуется для помещений с повышенной влажностью (>80%) или агрессивной средой (кислоты, щёлочи, солевые пары)
• Толщина стенки 0,8 мм не подходит для мест с высокой механической нагрузкой (например, вибрационные участки без демпферов)
• Не используется в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Электрощит управления насосной станцией
• Распределительный щит освещения в офисном здании
• Щит автоматизации конвейера на пищевом производстве
• Главный вводный щит многоквартирного дома (при наличии внутрипомещенческой установки)

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными точками стены
• При использовании нескольких корпусов ЩМП-1-1 395х310х150мм УХЛ3 IP31 сохраняйте равномерный шаг между ними для удобства обслуживания
• Обязательно выполните заземление корпуса через контактную площадку на задней стенке
• Не перегружайте монтажную панель - суммарная масса оборудования не должна превышать 15 кг
• Для длительной эксплуатации периодически проверяйте состояние замка и смазывайте механизм графитовой смазкой
