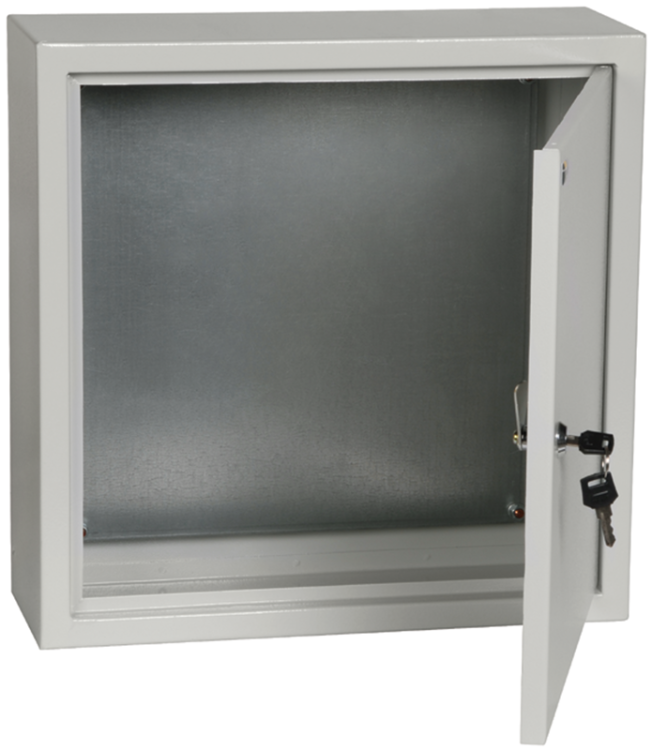

Корпус металлический ЩМП-4.4.1-0 (400х400х150мм) УХЛ3 IP31 IEK - YKM40-441-31

Корпус металлический ЩМП-4.4.1-0 400х400х150 УХЛ3 IP31 с монтажной панелью - это надёжный сварной щит для сборки распределительных устройств в условиях повышенной влажности и перепадов температур. Бренд IEK предлагает этот вариант как базовое решение для монтажа оборудования в промышленных системах управления, где важна механическая прочность и доступность обслуживания. Артикул ykm40-441-31 соответствует техническим условиям YKM.001.2015.

Назначение и область применения

Корпус металлический ЩМП-4.4.1-0 400х400х150 УХЛ3 IP31 с монтажной панелью предназначен для компактной сборки электрощитов: силовых, управления, автоматики и контрольных цепей. Подходит для установки внутри помещений с контролируемой средой - например, на заводах, в насосных станциях, на транспорте или в административных зданиях. Монтажная панель позволяет фиксировать DIN-рейки, автоматы, контакторы, реле и другие устройства как модульного, так и немодульного исполнения.

Технические характеристики

• Габариты: 400×400×150 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1–1,5 мм
• Толщина монтажной панели: 1 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально капающей воды
• Климатическое исполнение: УХЛ3 - умеренный и холодный климат, с возможностью работы при температурах от −40C до +40C
• Покрытие: порошковая окраска цвета 7035 RAL (серый матовый)
• Количество вводов: три отверстия диаметром 31 мм, расположены снизу корпуса
• Дверца: одинарная, с замком и единым ключом
• Крышка: закрытого типа, жёстко зафиксирована
• Способ монтажа: открытая установка (крепление на стену или опорную раму)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩМП-4.4.1-0 400х400х150 УХЛ3 IP31 с монтажной панелью совместим с любыми стандартными DIN-рейками и оборудованием, рассчитанным на крепление на плоскую поверхность. Монтажная панель легко снимается - это удобно при предмонтажной подготовке и последующем сервисном обслуживании. Для крепления используются четыре отверстия в задней стенке корпуса. Открыта возможность прокладки кабеля через нижние вводы Ø31 мм; рекомендуется использовать кабельные вводы с уплотнением для сохранения степени защиты IP31. Напряжение питания и тип тока не влияют на работоспособность самого корпуса - он является лишь конструкцией для размещения элементов.

Безопасность и стандарты

Произведён согласно техническим условиям YKM.001.2015. Соответствует требованиям безопасности для электрооборудования в помещениях класса II. Защита от случайного прикосновения обеспечивается благодаря глухому корпусу и наличию замка. Цветовая маркировка 7035 RAL снижает риск путаницы при использовании нескольких щитов в одной системе. Код в реестре радиоэлектронной продукции: РЭ-233/19 - допущено к применению в государственных и коммерческих объектах РФ.

Преимущества

• Высокая механическая прочность благодаря сварному стальному корпусу
• Съёмная монтажная панель ускоряет сборку и ремонт
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и выгоранию
• Замок с единым ключом повышает безопасность и исключает потерю ключей при множестве щитов
• Поддерживает длительный срок службы даже при постоянной нагрузке

Ограничения применения

Не предназначена для установки во внешних условиях, в сырых или взрывоопасных зонах. Степень защиты IP31 не гарантирует защиту от брызг сбоку, струй воды или пыли. Не следует использовать в местах с частыми гидроочистками, высокой влажностью (>85%) или оседанием проводящей пыли. Также не подходит для монтажа в составе щитов с требованием IP54 и выше - для таких задач выбирайте модели с уплотнениями на дверце.

Примеры использования

• Щит управления насосной станцией в цеху
• Распределительный щит для системы вентиляции в офисном здании
• Контрольный щит на участке конвейера с PLC-устройствами
• Аппаратный щит для автономного освещения в складском комплексе

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий под кабели - диаметр 31 мм требует точного подбора вводов или переходников
• При необходимости увеличения числа вводов используйте специальные заглушки с отверстиями - оригинальные отверстия нельзя просверливать самостоятельно без потери сертификации
• Для долговечности не нагружайте монтажную панель более чем 15–20 кг равномерно распределённой массы
• При установке на стену используйте анкерные болты M6 или аналогичные, чтобы избежать деформации тонкостенного корпуса
• Обязательно проведите заземление корпуса через контактную площадку - она предусмотрена в конструкции, хотя явно не указана в комплекте
