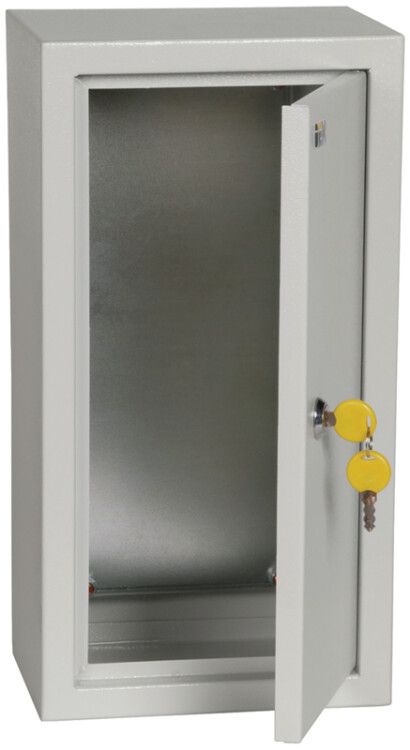

Корпус металлический ЩМП-4.2.1-0 36 УХЛ3 IP31 (400x210x150) | YKM40-421-31 IEK

Корпус металлический ЩМП-4.2.1-0 400х210х150 УХЛ3 IP31 от бренда IEK - это компактный щит для монтажа электрооборудования в условиях умеренного и холодного климата. Артикул ykm40-421-31 предназначен для открытой установки в помещениях с невысокими требованиями к защите от внешних воздействий.

Назначение и область применения

Корпус металлический ЩМП-4.2.1-0 400х210х150 УХЛ3 IP31 используется для сборки распределительных и управляющих электрощитов: силовых цепей, систем автоматизации, устройств управления. Подходит для монтажа как модульных устройств (din-рейка), так и традиционного оборудования. Применяется внутри помещений - например, в производственных цехах, офисах, на объектах ЖКХ и энергетике. Климатическое исполнение УХЛ3 позволяет использовать его в зонах с температурой от −40C до +40C и повышенной влажностью, но без прямого контакта с осадками и агрессивными средами.

Технические характеристики

• Габариты: 400×210×150 мм
• Материал корпуса: сталь толщиной 1 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающей капли воды
• Тип двери: одинарная, с замком
• Тип крышки: закрытого типа
• Монтажная панель: съемная, стальная, толщиной 1–1,5 мм
• Покрытие: порошковая окраска, цвет RAL 7035 (серый каменный)
• Количество вводов: 3 отверстия диаметром 31 мм, расположены снизу
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩМП-4.2.1-0 400х210х150 УХЛ3 IP31 рассчитан на открытую установку. Монтаж осуществляется на стену с помощью крепежа через отверстия в задней стенке - они предусмотрены, но не указаны в спецификации; рекомендуется проверить наличие перед установкой. Съемная монтажная панель упрощает сборку и обслуживание: её можно вынуть полностью для удобного доступа к проводкам. Отверстия для ввода кабеля (3 шт., Ø31 мм) позволяют заводить кабели сечением до 16 мм2. Для фиксации кабелей используйте кабельные вводы соответствующего диаметра - в комплект не входят.

Безопасность и стандарты

Корпус выполнен в соответствии с техническими условиями YKM.001.2015. Степень защиты IP31 обеспечивает базовую безопасность от случайного прикосновения к токоведущим частям и попадания крупных частиц. Запирающаяся дверь с единым ключом предотвращает несанкционированный доступ. Наличие порошкового покрытия снижает риск коррозии, но не делает корпус подходящим для влажных или агрессивных сред вне помещений.

Преимущества

• Съемная монтажная панель - ускоряет сборку и ремонт
• Порошковое покрытие повышает долговечность и устойчивость к механическим повреждениям
• Замок с единым ключом - удобство при управлении несколькими щитами
• Стандартные габариты совместимы с типовыми DIN-рейками и компонентами
• Поддержка климатического исполнения УХЛ3 - надежна в неотапливаемых помещениях

Ограничения применения

Корпус металлический ЩМП-4.2.1-0 400х210х150 УХЛ3 IP31 не предназначен для:

• установки на улице или в местах с постоянной влажностью (например, в подвале с протечками)
• работы в средах с химически активными парами, маслом, кислотами
• защиты от пыли высокой концентрации - IP31 не гарантирует защиту от пыли, только от крупных твердых предметов
• монтажа в условиях, где требуется IP54 или выше - здесь нет уплотнителей на двери

Примеры использования

• Щит управления насосной станцией в административном здании
• Распределительный щит на участке производства с автоматизацией
• Шкаф учета электроэнергии в тепловом пункте
• Контрольный щит для системы вентиляции в складском помещении

Практические советы

• Перед монтажом проверьте, что отверстия для ввода кабелей соответствуют вашим кабелям - при необходимости просверлите дополнительные отверстия
• Не забудьте про кабельные вводы: они не входят в комплект, но необходимы для герметичности
• При использовании в сырых помещениях - регулярно проверяйте состояние замка и петлей на предмет коррозии
• При заказе нескольких экземпляров - учтите, что все корпуса ЩМП-4.2.1-0 используют одинаковый ключ замка, что удобно для массового обслуживания
• Артикул ykm40-421-31 - это точный идентификатор в каталогах IEK; при замене сверьтесь именно с этим кодом, а не с общим названием
