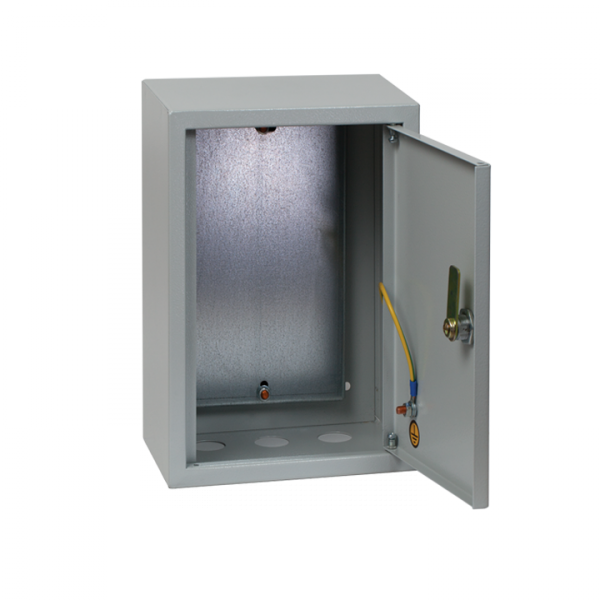

Щит с монтажной панелью ЩМП- 27.21.14 (ЩМП-00) (ВхШхГ) 270х210х140 IP31 PROxima | mb22-00 EKF

Щит с монтажной панелью ЩМП-27.21.14 (ЩМП-00) 270х210х140 IP31 металлический от бренда EKF серии PROxima предназначен для компактной сборки и защиты электрооборудования в условиях умеренного климата. Корпус из стали с порошковым покрытием и съёмной монтажной панелью обеспечивают удобство монтажа и долговечную работу даже в промышленной среде.

Назначение и область применения

Щит с монтажной панелью ЩМП-27.21.14 (ЩМП-00) используется для монтажа коммутационных устройств, автоматических выключателей, контакторов, реле и других элементов управления. Подходит для создания щитов управления, пунктов распределения энергии и систем автоматизации. Применяется в жилых зданиях, офисах, на производстве, в цехах и на объектах инфраструктуры. Учитывая класс защиты I и возможность подключения молниезащиты, изделие допускается использовать в помещениях с повышенными требованиями к безопасности.

Технические характеристики

• Размеры корпуса: 270×210×140 мм
• Монтажная глубина: 125 мм - позволяет разместить оборудование с глубиной до этого значения
• Материал корпуса: сталь толщиной 1 мм, соответствует ГОСТ 1050-88
• Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 630 А - рассчитан на нагрузки до этой величины
• Напряжение: 380 В - предназначено для трёхфазных сетей
• Цвет: RAL 7035 (серый матовый)
• Защитное покрытие: порошковая окраска + фосфатирование - повышает коррозионную стойкость
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
• Гарантийный срок: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-27.21.14 (ЩМП-00) имеет открытый способ установки - крепится на стену с помощью кронштейнов или болтов. Монтажная панель съёмная, что позволяет собирать и тестировать оборудование вне корпуса, затем легко вставить её внутрь. Для фиксации используются стандартные DIN-рейки (не входят в комплект). Кабельные вводы имеют диаметр, подходящий для проводов до 16 мм2 - проверьте соответствие с вашими кабелями. Наличие замка обеспечивает доступ только авторизованному персоналу.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007 и имеет класс защиты I - обязательное заземление корпуса через контактную площадку. Конструкция обеспечивает безопасность при работе с напряжением до 380 В. Возможность подключения системы молниезащиты делает щит пригодным для установки на объектах с риском грозовых разрядов. Порошковое покрытие снижает риск возникновения точек коррозии, которые могут нарушить целостность заземления.

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание
• Высокая жёсткость корпуса за счёт сварной конструкции
• Устойчивость к коррозии благодаря двойной защите (фосфатирование + порошковая краска)
• Надёжный замок исключает случайное открывание
• Соответствие нормативам РФ и рекомендовано для проектирования

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP31 не обеспечивает защиту от дождя или брызг
• Не подходит для помещений с постоянным воздействием химически активных паров или агрессивных жидкостей
• Толщина стенки 1 мм требует осторожного обращения при транспортировке - возможна деформация при ударах
• Комплектация некомплектная - внутри нет DIN-реек, клемм, автоматов; всё необходимо докупать отдельно

Примеры использования

• Электрощит управления насосной станцией в многоквартирном доме
• Распределительный пункт на участке производства с автоматическими линиями
• Шкаф контроля освещения в административном здании
• Центральный щит для групповой защиты в цехе с мощными станками

Практические советы

• Перед монтажом проверьте, чтобы все устройства, планируемые к установке, поместились в глубину 125 мм - особенно важно для крупных автоматов и преобразователей частоты
• Используйте кабельные вводы с уплотнительными кольцами, если требуется усиленная герметизация
• Обязательно проведите заземление корпуса через специальную клемму - это требование класса защиты I
• При необходимости увеличить количество кабельных вводов - используйте дополнительные вводы того же типоразмера, совместимые с корпусом
• Щит с монтажной панелью ЩМП-27.21.14 (ЩМП-00) от EKF PROxima хорошо сочетается с продукцией EKF - выбирайте автоматы, реле и рейки из той же серии для унифицированного решения
