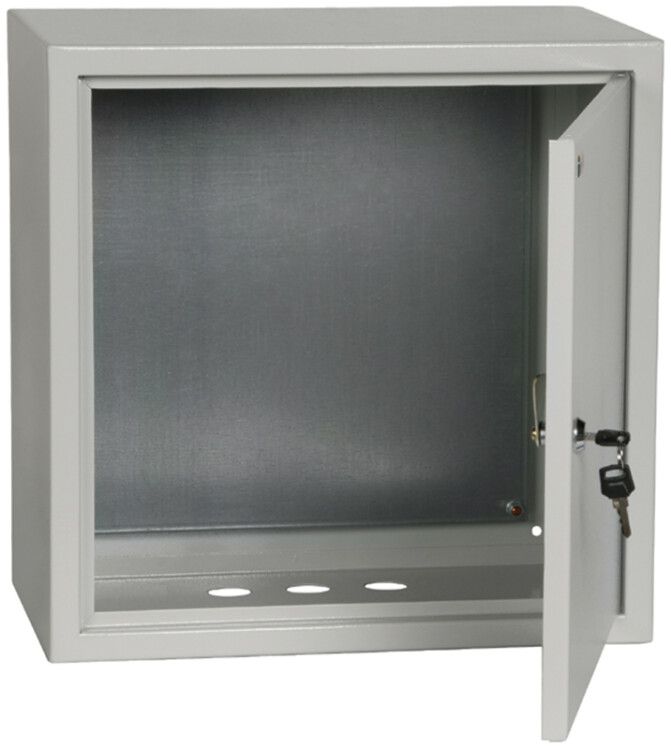

Корпус металлический ЩМП-4.4.2-0 (400х400х250мм) УХЛ3 IP31 IEK - YKM40-442-31

Корпус металлический ЩМП-4.4.2-0 (400х400х250 мм) УХЛ3 IP31 с монтажной панелью от IEK предназначен для компактной сборки электрощитов в условиях промышленных помещений. Этот щит монтажный обеспечивает надежную фиксацию оборудования благодаря встроенной съемной панели и защищен от механических воздействий и попадания крупной пыли. Артикул ykm40-442-31 соответствует требованиям ТУ YKM.001.2015 и рекомендован для проектного использования.

Назначение и область применения

Корпус металлический ЩМП-4.4.2-0 (400х400х250 мм) УХЛ3 IP31 с монтажной панелью используется для сборки распределительных и управляющих электрощитов малой мощности. Подходит для монтажа автоматических выключателей, контакторов, реле, трансформаторов и других устройств модульного и немодульного типов. Применяется в системах автоматизации, на станках, конвейерах, в цехах и административных зданиях с контролируемым микроклиматом.

Технические характеристики

• Габариты: 400×400×250 мм
• Материал корпуса: сталь толщиной 1–1,5 мм
• Толщина монтажной панели: 1 мм
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Климатическое исполнение: УХЛ3 - предназначено для работы при температуре от −40C до +40C в помещениях с нормальной влажностью
• Количество вводов: 3 круглых отверстия диаметром 31 мм, расположены снизу корпуса
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковое антикоррозийное напыление
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Замок: одноключевой, с единым секретом
• Тип дверцы: одинарная, открывающаяся на петлях
• Тип крышки: закрытого типа, полностью герметична
• Нормативный документ: ТУ YKM.001.2015

Совместимость и монтаж

ЩМП-4.4.2-0 совместим с DIN-рейками шириной 35 мм, установленными на съемной монтажной панели. Монтаж осуществляется методом открытой установки - на стену с помощью анкеров или саморезов через отверстия в боковых стенках корпуса. Для подключения проводов используются три подготовленных ввода Ø31 мм - можно использовать пластиковые или резиновые вводные уплотнители (не входят в комплект). Съемная панель позволяет удобно выполнять предмонтажную сборку внутри щита перед установкой в корпус.

Безопасность и стандарты

Корпус изготовлен в соответствии с техническими условиями YKM.001.2015 и сертифицирован в реестре радиоэлектронной продукции (код РЭ-233/19). Соответствует требованиям ГОСТ Р 51321.1 по классификации электрооборудования. Наличие замка исключает случайное открывание дверцы, что повышает безопасность обслуживания. Отсутствие уплотнителей на дверце делает этот вариант не подходящим для влажных сред или мест с высокой запыленностью.

Преимущества

• Съемная монтажная панель ускоряет сборку и снижает риск повреждения оборудования при установке
• Порошковое покрытие обеспечивает долгую защиту от коррозии даже при частой влажной уборке
• Единый ключ замка упрощает управление доступом в нескольких щитах одного объекта
• Стандартные габариты позволяют легко найти аналогичные модели и аксессуары
• Поддерживается проектным ассортиментом IEK - гарантирует совместимость с другими элементами системы

Ограничения применения

• Степень защиты IP31 не обеспечивает защиту от брызг, струй воды или пыли - нельзя применять во влажных, уличных или пыльных помещениях
• Не допускается использование в помещениях с температурой ниже −40C или выше +40C
• Отсутствуют встроенные вводы для кабелей большего диаметра - требуется доработка при необходимости
• Комплектация некомплектная: не входят крепления, вводные устройства, DIN-рейки, заземляющие шины - необходимо докупать отдельно

Примеры использования

• Щит управления насосной станцией в производственном цеху
• Распределительный щит освещения в офисном здании
• Шкаф автоматики для конвейерной линии с питанием 220 В
• Аппаратный пункт для контрольно-измерительных приборов

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели - если нужны другие диаметры, просверлите их заранее, используя сверло по металлу
• Для увеличения прочности крепления используйте анкерные болты M8 вместо саморезов, особенно при установке на гипсокартон или легкие перегородки
• Снимите монтажную панель перед установкой крупных устройств - это позволит удобнее работать и избежать деформаций
• Обязательно проведите заземление корпуса через отдельный проводник - хотя он не предусмотрен конструкцией, это требование безопасности
• При использовании в многократно обслуживаемых щитах регулярно проверяйте состояние замка и смазывайте механизм графитовой смазкой
