Щит с монтажной панелью ЩМП- 25.30.14 (ЩМП-02) (ВхШхГ) 250х300х140 IP31 PROxima | mb22-02 EKF

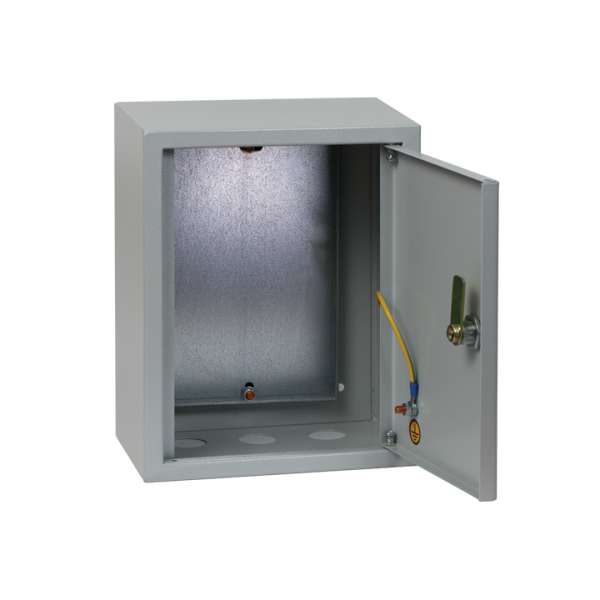

Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) 250х300х140 мм IP31 от бренда EKF серии PROxima - это компактный металлический корпус с закреплённой внутри съёмной монтажной панелью для сборки коммутационного и управляющего оборудования. Подходит для открытой установки в помещениях с умеренным климатом, например, на этажных щитовых, в цехах или системах автоматизации.

Назначение и область применения

Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) предназначен для внутренней установки модульного и силового оборудования: автоматических выключателей, контакторов, реле, УЗО, трансформаторов и других элементов управления. Применяется в системах распределения электроэнергии, щитах управления станков, конвейеров, насосных станциях, а также в бытовых и промышленных объектах. Корпус защищает оборудование от механических повреждений и внешних воздействий, сохраняя доступ к устройствам через дверцу с замком.

Технические характеристики

• Размеры корпуса: 250×300×140 мм (Ш×В×Г)
• Монтажная глубина: 120 мм - позволяет размещать устройства с глубиной до этого значения
• Материал корпуса: сталь толщиной 1 мм, соответствует ГОСТ 1050-88
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 630 А - допустимый ток прохождения через шины и выводы, не относится к току автомата
• Напряжение: 380 В - рассчитан на работу в трёхфазных сетях
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковая окраска + фосфатирование - устойчивость к коррозии
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) совместим с любым модульным оборудованием, которое крепится на DIN-рейку или болты. Монтажная панель съёмная - её можно демонтировать перед установкой оборудования, чтобы удобнее работать с проводами и контактами. После сборки панель возвращается в корпус. Крепление корпуса - на стену с помощью отверстий в боковых стенках. Установка только открытого типа - не предназначен для встраивания в стены. Для подключения кабелей используйте вводы с уплотнительными кольцами - они не входят в комплект, требуют самостоятельной закупки.

Безопасность и стандарты

Класс защиты I - корпус заземляется через специальный зажим, расположенный внутри. Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) соответствует требованиям безопасности для электрощитов и рекомендован для использования в системах молниезащиты. Наличие замка исключает случайное открытие дверцы, что важно для соблюдения правил электробезопасности. Все материалы сертифицированы и соответствуют российским нормативам.

Преимущества

• Съёмная монтажная панель ускоряет сборку и снижает риск повреждения оборудования при монтаже
• Высокая прочность корпуса за счёт сварной конструкции и толщины стали 1 мм
• Порошковое покрытие и фосфатирование обеспечивают долговечность даже в условиях повышенной влажности
• Закрытый тип крышки и наличие замка повышают безопасность обслуживания
• Гарантия 5 лет - один из самых длинных сроков среди аналогов

Ограничения применения

• Не подходит для установки на улице - степень защиты IP31 не защищает от дождя, брызг и пыли в значительном количестве
• Не предназначен для помещений с агрессивной средой (например, химические производства, гаражи с постоянным воздействием масла/бензина)
• Кабельные вводы не входят в комплект - необходимо дополнительно приобрести уплотнители и вводы подходящего диаметра
• Номинальный ток 630 А - это максимальная нагрузка на шины, а не на установленные автоматы; выбирать автоматические выключатели следует с учётом реальной нагрузки

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления насосной станцией в системе водоснабжения
• Пункт распределения питания для конвейерной линии на заводе
• Автоматизированная система освещения в административном здании
• Распределительный пункт для системы молниезащиты здания

Практические советы

• Перед монтажом проверьте, что все устройства, которые планируете установить, поместятся в глубину 120 мм - особенно внимательно к крупным автоматическим выключателям и преобразователям частоты
• Используйте кабельные вводы с резиновыми уплотнителями (например, EKF KVB) - это повысит степень защиты и предотвратит попадание пыли
• Обязательно подсоедините заземляющий проводник к клемме внутри корпуса - это требуется по ПУЭ
• При необходимости увеличить количество кабельных вводов - просверлите отверстия в боковых стенках, но не в задней части, где находятся шины
• Щит с монтажной панелью ЩМП-25.30.14 (ЩМП-02) не является готовым решением - он требует сборки. Комплектация некомплектная, поэтому заранее составьте список необходимых деталей: DIN-рейки, клеммы, маркировочные этикетки, заземляющие перемычки
