Щит с монтажной панелью ЩМП-100.65.30 (ЩРНМ-5) (ВхШхГ) 1000х650х300 IP31 PROxima | mb22-5 EKF

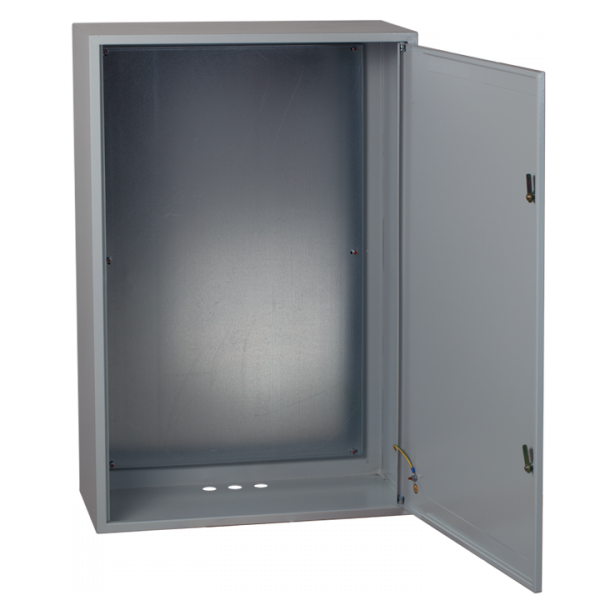

Щит с монтажной панелью ЩМП-1000х650х300 (ЩРНМ-5) IP31 от EKF PROxima - это прочный металлический корпус с установленной съёмной монтажной панелью для компоновки автоматических выключателей, контакторов и другого силового оборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в системах распределения электроэнергии на объектах промышленного и коммунального назначения.

Назначение и область применения

Щит с монтажной панелью ЩМП-1000х650х300 (ЩРНМ-5) IP31 предназначен для сборки и защиты внутреннего электрооборудования: автоматических выключателей, УЗО, реле, преобразователей частоты, контактных групп. Применяется в качестве шкафа распределения (ЩР), щита управления или пункта питания для станков, конвейеров, насосных станций, систем освещения и других устройств. Подходит для использования внутри зданий - в цехах, подстанциях, технических помещениях, жилых домах и общественных зданиях.

Технические характеристики

• Размеры корпуса: 1000×650×300 мм (высота×ширина×глубина)
• Глубина монтажа: 280 мм - позволяет размещать оборудование с глубокими креплениями
• Материал корпуса: сталь толщиной 1,2 мм, соответствует ГОСТ 1050-88
• Толщина двери: 1 мм
• Степень защиты: IP31 - защита от твёрдых предметов более 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 630 А - допустимый максимальный ток через вводные устройства
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска - устойчиво к механическому воздействию и коррозии
• Фосфатирование - предварительная антикоррозийная обработка основания
• Класс защиты: I - наличие заземляющего провода
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - готовые отверстия для ввода кабелей с возможностью герметизации
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-1000х650х300 (ЩРНМ-5) IP31 совместим с любым стандартным модульным оборудованием DIN-рейки шириной 17,5–35 мм. Монтажная панель съёмная - её можно заранее собрать вне корпуса, затем установить в щит, что ускоряет работу. Крепление к стене - на анкеры или болты, способ установки - открытый. Для монтажа требуется минимум 100 мм свободного пространства спереди для открывания дверцы. Корпус имеет закрытый тип двери и передней панели - доступ к оборудованию только после открытия замка.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-1000х650х300 (ЩРНМ-5) IP31 выполнен в соответствии с требованиями ТУ 3434-001-96504521-2007. Обеспечивает класс защиты I - обязательное заземление корпуса через клемму. Наличие замка исключает случайный доступ к токоведущим элементам. Конструкция поддерживает молниезащиту - возможно подключение внешних громоотводов и систем уравнивания потенциалов. Все материалы сертифицированы и проходят контроль качества на этапе производства.

Преимущества

• Съёмная монтажная панель - удобство сборки и обслуживания
• Высокая жёсткость корпуса за счёт сварной конструкции
• Антикоррозийная защита: фосфатирование + порошковое покрытие - долгий срок службы даже в сырых помещениях
• Изготовлен из российской стали - стабильное качество и доступная цена
• Закрытая дверца с замком - безопасность и соответствие нормам ПУЭ
• Готовые кабельные вводы - снижают время монтажа и риск повреждения изоляции

Ограничения применения

Щит с монтажной панелью ЩМП-1000х650х300 (ЩРНМ-5) IP31 не предназначен для установки на улице или в местах с постоянным попаданием воды - степень защиты IP31 не обеспечивает защиту от брызг и струй. Не рекомендуется использовать в средах с агрессивными химическими веществами, паром или значительным количеством пыли. Открытый способ монтажа требует наличия сухого, защищённого помещения. Не подходит для взрывоопасных зон (не имеет взрывозащиты).

Примеры использования

• Шкаф распределения энергии в производственном цехе
• Щит управления конвейерной линией
• Распределительный пункт в административном здании
• Автоматический щит освещения в подвале или техническом помещении
• Центральный щит в многоквартирном доме (в этажном шкафу)

Практические советы

• Перед монтажом проверьте, чтобы глубина оборудования (например, частотных преобразователей) не превышала 280 мм - иначе не поместится в корпусе
• Используйте кабельные вводы с уплотнительными кольцами - они предотвращают попадание пыли и влаги
• Не перегружайте монтажную панель - суммарная нагрузка должна соответствовать номинальному току 630 А
• При необходимости увеличения числа кабельных вводов используйте дополнительные вводы того же типа - совместимы с конструкцией
• При установке в холодных помещениях учтите, что при температуре ниже −20C пластиковые детали (например, ручки) становятся хрупкими - обращайтесь осторожно
• Щит с монтажной панелью ЩМП-1000х650х300 (ЩРНМ-5) IP31 - некомплектный; все компоненты (автоматы, рейки, заземление) необходимо приобрести отдельно
