Щит с монтажной панелью ЩМП- 35.30.15 (ЩМП-03) (ВхШхГ) 350х300х150 IP31 PROxima | mb22-03 EKF

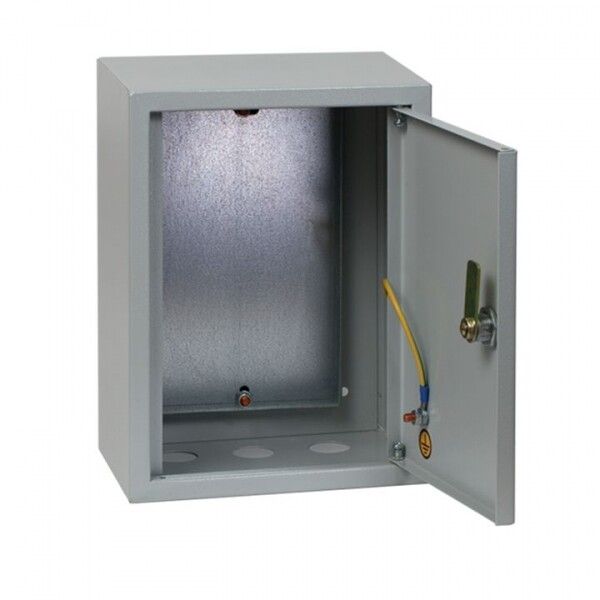

Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) 350х300х155 IP31 металлический от бренда EKF серии PROxima - это компактный, прочный корпус для сборки распределительных и управляющих щитов в условиях промышленных и бытовых объектов. Корпус выполнен из стали с порошковым покрытием, оснащен съемной монтажной панелью и рассчитан на работу при напряжении до 380 В.

Назначение и область применения

Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) предназначен для внутренней установки электрооборудования: автоматических выключателей, контакторов, реле, счетчиков, устройств защиты и других модульных элементов. Подходит для создания щитов управления, систем автоматизации и пунктов распределения энергии. Применяется в промышленных цехах, на предприятиях ЖКХ, в офисных зданиях и многоквартирных домах. Устойчив к перепадам температур и влажности, что делает его пригодным для использования в закрытых помещениях с умеренным климатом.

Технические характеристики

• Размеры корпуса: 350×300×155 мм
• Материал корпуса: сталь толщиной 0,8 мм, дно - 1 мм
• Степень защиты: IP31 - защита от твердых предметов более 2,5 мм и вертикально падающей капли воды
• Номинальное напряжение: 380 В
• Номинальный ток: 630 А
• Монтажная глубина: 130 мм - позволяет размещать оборудование с глубиной до этого значения
• Цвет: RAL 7035 (серый матовый)
• Количество кабельных вводов: 3 шт. (без уплотнений, требуют самостоятельной комплектации)
• Класс защиты: I - обязательное заземление корпуса
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в средней влажности
• Покрытие: порошковая окраска, фосфатирование - повышают коррозионную стойкость
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) совместим с любым стандартным модульным оборудованием DIN-рейки шириной 17,5–35 мм. Съемная монтажная панель позволяет удобно собирать и тестировать схему вне корпуса, после чего установить её в щит. Крепление - открытой установки: к стене с помощью анкеров или болтов через отверстия в задней стенке. Для герметизации кабельных вводов необходимо использовать дополнительные уплотнители (не входят в комплект). Замок на дверце обеспечивает доступ только авторизованному персоналу.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) соответствует требованиям ТУ 3434-001-96504521-2007. Класс защиты I обязывает провести надежное заземление корпуса через отдельный контакт. Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце. Щит рекомендован для использования в системах молниезащиты - его металлическая оболочка может служить частью контура заземления при правильном подключении.

Преимущества

• Съемная монтажная панель ускоряет сборку и обслуживание
• Высокая жесткость корпуса за счет сварной конструкции
• Порошковое покрытие предотвращает коррозию даже при длительной эксплуатации
• Наличие замка обеспечивает безопасность и контроль доступа
• Изготовлен из российской стали по ГОСТ 1050-88 - гарантия качества материалов
• Широкий диапазон рабочих температур (УХЛ3) - надежность в различных регионах России

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для прямого попадания дождя или пылевых потоков
• Кабельные вводы не имеют уплотнителей - требуется докупка и монтаж уплотнительных колец
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты
• Максимальная глубина оборудования - 130 мм; устройства большей глубины не поместятся
• Комплектация некомплектная - внутри нет оборудования, клемм, рейки, крепежа

Примеры использования

• Электрощит управления насосной станцией в многоэтажном доме
• Распределительный щит на участке производства с автоматикой
• Щит питания системы вентиляции в административном здании
• Центральный пункт распределения в складском комплексе
• Аппаратный щит для подключения частотных преобразователей

Практические советы

• Перед монтажом проверьте, чтобы все установленные аппараты имели глубину ≤130 мм - иначе они будут мешать закрытию дверцы
• Обязательно используйте заземляющий проводник сечением ≥10 мм2 для подключения корпуса к контуру заземления
• Для герметизации кабельных вводов выбирайте уплотнительные втулки с подходящим диаметром (например, 12–16 мм)
• При установке на стену используйте анкерные болты M6 или M8 - саморезы не обеспечивают достаточной механической прочности
• Щит с монтажной панелью ЩМП-35.30.15 (ЩМП-03) можно комбинировать с другими изделиями серии PROxima - одинаковые цвет и тип покрытия обеспечивают единый внешний вид
