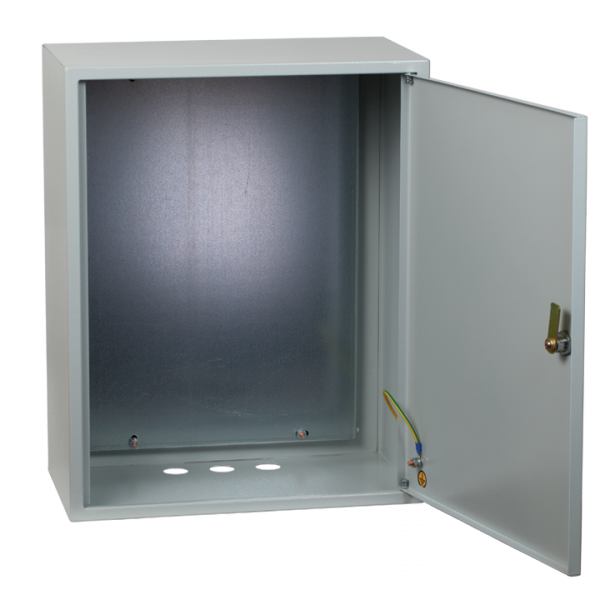

Щит с монтажной панелью ЩМП- 50.40.17 (ЩМП-06) (ВхШхГ) 500х400х170 IP31 PROxima | mb22-06 EKF

Щит с монтажной панелью ЩМП-50.40.17 (ЩМП-06) 500х400х170 IP31 от EKF PROxima — это готовый металлический корпус для компоновки электрооборудования в условиях сухих помещений. Подходит для сборки щитов управления, распределения и автоматизации на объектах с напряжением до 380 В.

Назначение и область применения

Щит с монтажной панелью ЩМП-50.40.17 (ЩМП-06) 500х400х170 IP31 предназначен для внутренней установки в помещениях с умеренным климатом. Он служит основой для монтажа автоматических выключателей, контакторов, реле, счетчиков и другого модульного оборудования. Применяется в жилых домах, офисах, производственных цехах, на насосных станциях и других объектах, где требуется компактное и защищенное расположение электронных элементов.

Технические характеристики

• Размеры корпуса: 500×400×170 мм
• Монтажная глубина: 150 мм — позволяет разместить оборудование с глубиной до этого значения
• Степень защиты: IP31 — защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 630 А — допустимая нагрузка на входную группу
• Напряжение: 380 В — рассчитан на трехфазную сеть
• Материал корпуса: сталь толщиной 0,8 мм, дверца — 1 мм
• Покрытие: порошковая окраска цвета 7035 (серый), фосфатирование — повышают коррозионную стойкость
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, в среде с повышенной влажностью
• Количество кабельных вводов: 3 — предварительно подготовленные отверстия для ввода кабелей
• Класс защиты: I — требует заземления корпуса
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит с монтажной панелью ЩМП-50.40.17 (ЩМП-06) 500х400х170 IP31 совместим с любым стандартным модульным оборудованием DIN-рейки шириной 17,5–35 мм. Монтажная панель съемная — её можно заранее собрать вне корпуса, затем установить внутрь, что ускоряет работу. Корпус крепится открытым способом: на стену с помощью анкеров или саморезов через отверстия в боковых стенках. Наличие замка обеспечивает доступ только авторизованному персоналу. Для подключения кабелей используйте встроенные вводы или просверлите дополнительные отверстия в местах, предусмотренных конструкцией.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3434-001-96504521-2007. Конструкция обеспечивает класс защиты I — обязательное заземление корпуса через контактную площадку. Щит с монтажной панелью ЩМП-50.40.17 (ЩМП-06) 500х400х170 IP31 рекомендован для использования в системах молниезащиты, так как имеет надежную электрическую связь между всеми металлическими элементами. Серия PROxima прошла проверку на соответствие требованиям безопасности для промышленного и коммунального сектора.

Преимущества

• Съемная монтажная панель — удобство сборки и обслуживания
• Высокая жесткость корпуса за счет сварной конструкции
• Антикоррозийная обработка — долгий срок службы даже в условиях повышенной влажности
• Порошковое покрытие — устойчиво к механическим повреждениям и химическим воздействиям
• Наличие замка — контроль доступа к оборудованию
• Произведено из российской стали по ГОСТ 1050-88 — гарантия качества материалов

Ограничения применения

Щит с монтажной панелью ЩМП-50.40.17 (ЩМП-06) 500х400х170 IP31 не предназначен для установки на улице или во влажных помещениях с постоянным попаданием воды — степень защиты IP31 недостаточна для таких условий. Также не следует использовать его в средах с агрессивными газами, паром или маслом. Кабельные вводы не имеют уплотнителей — при необходимости герметизации применяйте дополнительные вставки. Открытый тип монтажа исключает возможность встраивания в стену.

Примеры использования

• Электрощит управления насосной станцией в котельной
• Распределительный щит в административном здании
• Шкаф автоматизации конвейерной линии на заводе
• Главный вводный щит многоквартирного дома (внутри этажного шкафа)
• Пункт распределения питания для освещения и розеток в производственном цехе

Практические советы

• Перед монтажом проверьте, чтобы глубина установленного оборудования не превышала 150 мм — иначе дверца не закроется
• При использовании в системе молниезащиты обязательно подключите корпус к контуру заземления
• Не забудьте промаркировать все автоматы и кабели — это упростит диагностику и ремонт
• Для увеличения числа кабельных вводов используйте специальные заглушки с отверстиями — они совместимы с этим корпусом
• Щит с монтажной панелью ЩМП-50.40.17 (ЩМП-06) 500х400х170 IP31 не комплектуется оборудованием — выбирайте модули отдельно, ориентируясь на номинальный ток 630 А
