Аварийный + дополнительный контакт с проводами ВА-99М 250 |mccb99m-250-alax-w|EKF

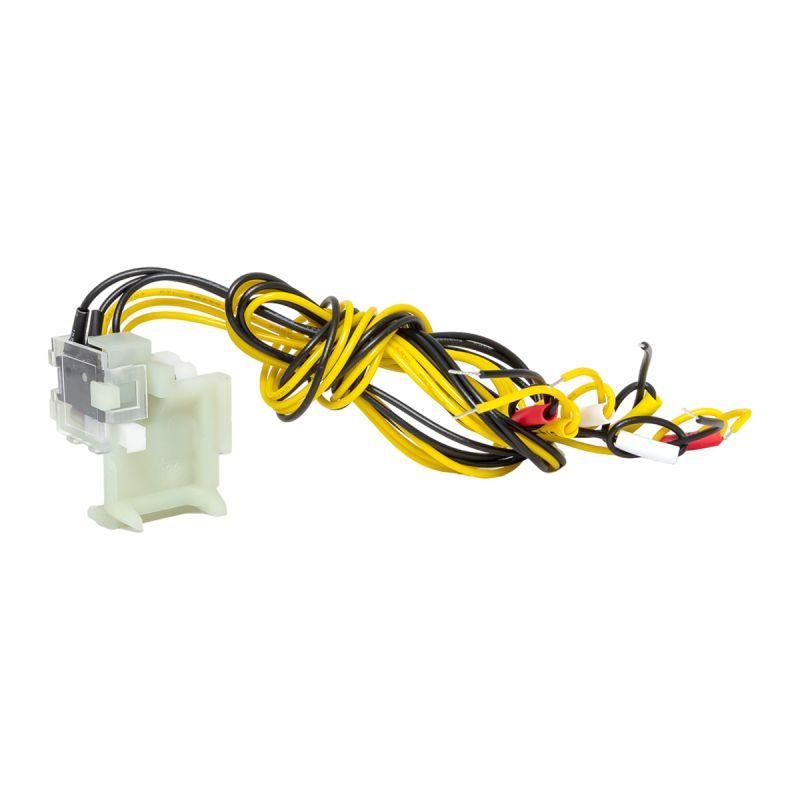

Контакт дополнительный и аварийный ВА-99М 250 с проводами от EKF предназначен для установки на автоматические выключатели серии ВА-99М и обеспечивает сигналы о состоянии силовых контактов и срабатывании защиты. Артикул mccb99m-250-alax-w позволяет точно идентифицировать компонент при закупке и замене.

Назначение и область применения

Этот контакт используется для передачи информации о положении автомата и его срабатывании в системы управления, сигнализации или контроля. Он сочетает две функции:

• Дополнительный контакт - показывает текущее состояние (включен/выключен) главных контактов выключателя;
• Аварийный контакт - активируется только при срабатывании защиты: перегрузка, КЗ, работа расцепителей или кнопки «ТЕСТ».

Подходит для установки на автоматические выключатели ВА-99М в щитах управления промышленным оборудованием: станках, конвейерах, насосных станциях, системах освещения и HVAC.

Технические характеристики

• Номинальный рабочий ток: 0,6 А - допустимый ток через контактную группу, не более этого значения для надёжной работы;
• Количество переключающих контактов: 2 - один пара нормально открытых (NO), одна пара нормально закрытых (NC);
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 1,5 мм2;
• Способ монтажа: боковой - устанавливается на сторону корпуса автомата ВА-99М, не требует демонтажа устройства;
• Рабочее напряжение: соответствует классу изоляции автоматических выключателей ВА-99М (до 690 В переменного тока).

Совместимость и монтаж

Контакт дополнительный и аварийный ВА-99М 250 с проводами совместим исключительно с автоматами серии ВА-99М от EKF. Установка выполняется после включения автомата в шины:

1. Отключите питание и проверьте отсутствие напряжения;
2. Снимите крышку с боковой стороны автомата ВА-99М;
3. Вставьте контакт в специальный фиксирующий паз до характерного щелчка;
4. Подсоедините провода к винтовым зажимам - затяните моментом 0,4–0,5 Нм;
5. Убедитесь, что провода не задевают движущиеся части и не пережимаются.

Не используйте этот контакт с другими сериями автоматов - даже внешне похожими - он имеет уникальную форму крепления и расположение контактов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Материалы контактов устойчивы к окислению, изоляция выполнена из самозатухающего термопласта. Применение в цепях управления безопасно при соблюдении номинального тока 0,6 А.

Преимущества

• Объединяет два типа сигналов в одном модуле - экономит место в щите;
• Предварительно смонтированные провода снижают время установки и риск ошибок при подключении;
• Фиксация в пазу гарантирует прочное соединение без люфта даже при вибрациях;
• Цветовая маркировка и четкая форма позволяют легко отличить от других контактов при обслуживании.

Ограничения применения

• Не предназначен для коммутации нагрузок выше 0,6 А - использование в цепях питания вызовет оплавление контактов;
• Не работает с автоматами других брендов - даже аналогичными по габаритам;
• Не рассчитан на частые операции включения/отключения - только для сигнализации состояния;
• Не следует использовать в средах с высокой концентрацией масел, растворителей или агрессивных паров - материал изоляции может деформироваться.

Примеры использования

• На станке: сигнал «авария» отправляется на пульт управления при срабатывании теплового расцепителя;
• В распределительном щите: дополнительный контакт управляет индикацией «включен» на лицевой панели;
• В системе БАС: оба контакта используются для формирования событий «отключение по перегрузке» и «ручное отключение» в журнале;
• При тестировании: при нажатии кнопки «ТЕСТ» аварийный контакт замыкается - можно проверить работоспособность цепи сигнализации без реального КЗ.

Практические советы

• Перед установкой проверьте, чтобы контакт был полностью защёлкнут - слабая фиксация вызывает искрение и нагрев;
• Используйте провода сечением 0,5–1,5 мм2 - слишком толстые не войдут в зажим, слишком тонкие могут порваться при затяжке;
• При замене старого контакта - отключите питание, снимите провода и запомните их цветовое соответствие (L/N/PE не применяются - это только сигналы!);
• Не путайте с контактами для ВА-99М 250 без проводов - они требуют самостоятельного подключения и имеют другой артикул;
• Для длительной службы рекомендуется периодически проверять затяжку винтов - особенно в условиях вибраций.
