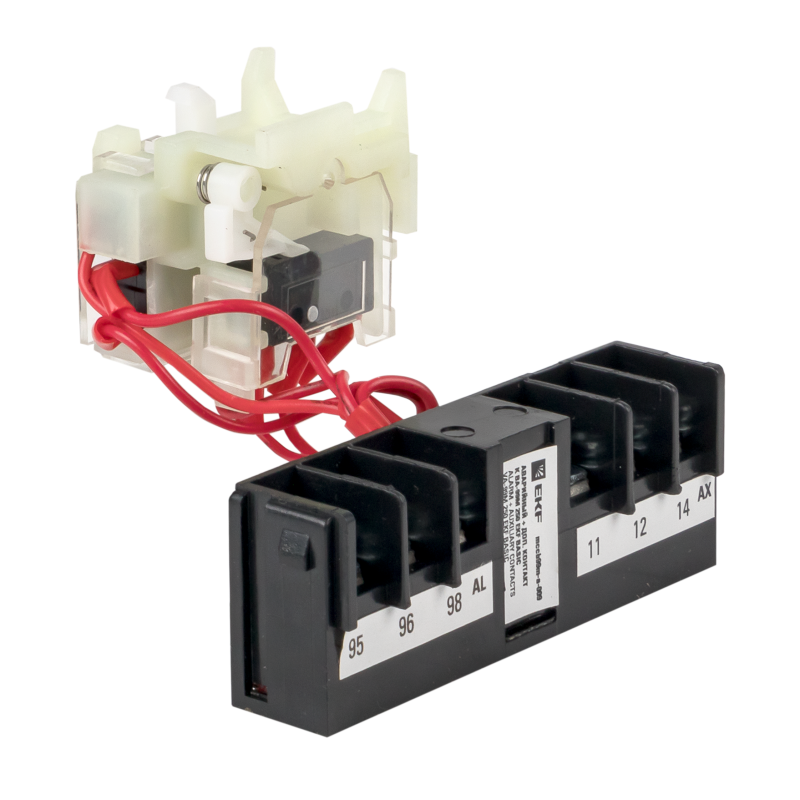

Аварийный + дополнительный контакт ВА-99М 250 EKF - mccb99m-250-alax

Контакт вспомогательный ВА-99М от EKF — это компонент для управления и сигнализации в цепях автоматических выключателей серии ВА-99М. Он обеспечивает передачу информации о состоянии силового аппарата: включен/выключен или произошло аварийное отключение. Артикул mccb99m-250-alax соответствует оригинальному решению EKF для систем автоматизации и защиты.

Назначение и область применения

Контакт вспомогательный ВА-99М используется для передачи сигналов в системы управления, контроля и автоматизации. Он устанавливается на автоматические выключатели ВА-99М и позволяет отслеживать два состояния:

• положение силовых контактов (включен / выключен) — через дополнительную функцию;
• факт аварийного отключения (из-за перегрузки, КЗ, срабатывания расцепителей или тестовой кнопки) — через аварийную функцию.

Подходит для промышленных щитов, станков, конвейеров, систем освещения и других объектов, где требуется удалённая индикация состояния автомата.

Технические характеристики

• Номинальный ток: 0,6 А — максимальный допустимый ток через вспомогательные контакты; не предназначен для коммутации нагрузок выше этого значения.
• Напряжение: до 250 В переменного тока — рабочее напряжение для цепей сигнализации.
• Количество контактов: 2 переключающихся (2PDT) — каждый контакт имеет нормально открытый и нормально закрытый полюс, что даёт гибкость в схемах.
• Количество НО контактов: 0 — все контакты являются переключающимися, без фиксированных размыкающих или замыкающих.
• Тип подключения: клеммное — провода подсоединяются винтовым зажимом, без пайки или быстроразъёмных соединений.

Совместимость и монтаж

Контакт вспомогательный ВА-99М совместим исключительно с автоматическими выключателями серии ВА-99М от EKF. Установка происходит механически на боковую поверхность автомата — защёлкивающемся способом, без инструментов. Подключение осуществляется к клеммам контакта после установки. Перед монтажом убедитесь, что выключатель находится в отключённом состоянии. Не используйте с другими сериями автоматов — несовместимость может повредить механизм или нарушить работу сигнализации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств вторичной цепи. Произведено в соответствии с внутренними стандартами EKF, обеспечивающими надёжность и долговечность в условиях промышленной эксплуатации. Не содержит опасных материалов. Работает в пределах температур от -40°C до +70°C, указанных в документации на выключатель ВА-99М.

Преимущества

• Объединяет две функции — дополнительную и аварийную — в одном модуле, экономя место в щите.
• Устойчив к вибрациям и перепадам температур, характерным для промышленных условий.
• Простой и надёжный клеммный тип подключения — не требует специальных инструментов.
• Цветовая маркировка и форма корпуса позволяют легко определить правильность установки.

Ограничения применения

• Не предназначен для коммутации мощных нагрузок — ток не более 0,6 А, только для слаботочных цепей управления и сигнализации.
• Работает только с выключателями ВА-99М — несовместим с аналогами других производителей.
• Не рассчитан на частые ручные операции — не является кнопкой или переключателем для постоянного использования.
• Не следует использовать в средах с высокой запылённостью без дополнительной защиты — хотя сам контакт герметичен, внешние условия влияют на срок службы всего автомата.

Примеры использования

• На станке: сигнал “Выключатель отключился” отправляется на HMI для немедленного реагирования оператора.
• В распределительном щите: состояние “Вкл.” передаётся на световой индикатор, чтобы избежать случайного доступа к оборудованию.
• В системе энергоэффективности: данные о срабатывании по перегрузке записываются в PLC для анализа причин отказов.

Практические советы

• Перед установкой проверьте соответствие артикула mccb99m-250-alax модели выключателя — он должен иметь метку “ВА-99М”.
• При подключении проводов соблюдайте рекомендованное сечение — обычно 0,5–2,5 мм². Чрезмерно толстые провода могут повредить клемму.
• Не затягивайте клеммы слишком сильно — это может деформировать пластиковую часть контакта.
• Если нужна только одна функция (например, только аварийный сигнал), второй контакт можно оставить свободным — он не снижает работоспособность устройства.
• При обслуживании щита всегда отключайте питание — даже при отключенном автомате возможна индуктивная ЭДС на сигнальных линиях.
