Аварийный контакт к ВА-99М 250 EKF Basic | mccb99m-a-003

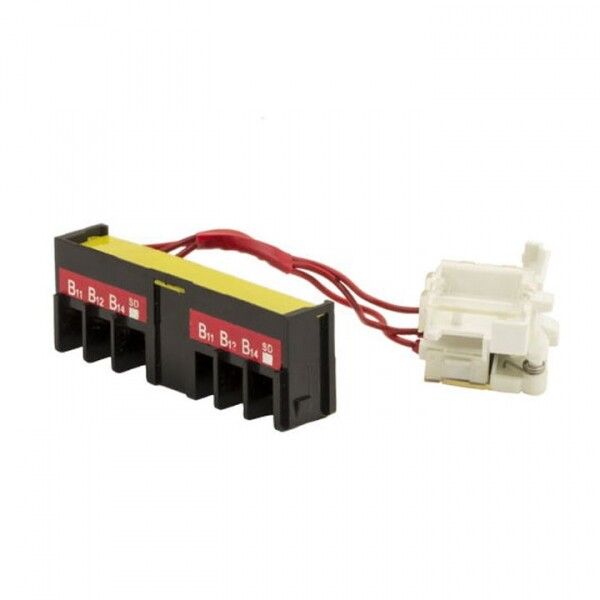

Контакт аварийный к выключателю автоматическому ВА-99М 250 от EKF - вспомогательный элемент для передачи сигнала о состоянии автомата в цепи управления. Артикул mccb99m-a-003 предназначен для установки на выключатели серии PROxima, обеспечивая контроль и безопасность в системах автоматизации.

Назначение и область применения

Контакт аварийный к выключателю автоматическому ВА-99М 250 используется для передачи сигнала о срабатывании автомата - например, при отключении из-за перегрузки или КЗ. Он позволяет включить световой или звуковой сигнал тревоги, отправить информацию в систему управления или заблокировать запуск оборудования до устранения неисправности. Применяется в промышленной автоматике: на станках, конвейерах, насосных станциях, щитах управления.

Технические характеристики

• Тип: вспомогательный контакт (аварийный)
• Номинальный рабочий ток: 0,6 А - подходит для слаботочных цепей управления, не для силовых нагрузок
• Количество контактов: 4 шт. (из них 2 пары НО/НЗ - нормально открытые и нормально замкнутые)
• Подключение: круглый проводник или медная полоса - совместим с кабелями до 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки внутри щита
• Способ монтажа: боковой - устанавливается в специальное гнездо на корпусе выключателя ВА-99М
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Соответствие стандарту: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98)

Совместимость и монтаж

Контакт аварийный к выключателю автоматическому ВА-99М 250 совместим только с автоматами серии EKF PROxima модели ВА-99М. Не подходит для других серий или брендов. Монтаж выполняется после демонтажа верхней крышки автомата: контакт вставляется в предусмотренное гнездо, затем фиксируется механически. Провода выводятся в боковые пазы корпуса и крепятся на колодки. После сборки крышку возвращают на место. Для работы требуется доступ к внутренним элементам автомата - монтаж возможен только при отключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010, что гарантирует надёжную коммутацию и соответствие международному стандарту МЭК 60947-2. Степень защиты IP20 исключает использование вне электрошкафа - риск поражения током и повреждения контакта при попадании пыли или влаги высок.

Преимущества

• Чёткая механическая связь с основным контактом автомата - сигнал срабатывает точно при отключении
• Два типа контактов (НО и НЗ) позволяют реализовать различные схемы управления
• Разработан специально для серии PROxima - идеальная посадка и долговечность
• Не требует внешнего питания - работает на основе механического движения механизма автомата

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток всего 0,6 А
• Только для установки внутри электрощита - IP20 не защищает от окружающей среды
• Совместима исключительно с выключателями ВА-99М EKF - не подойдёт к другим моделям даже от того же бренда
• Требует частичной разборки автомата - монтаж невозможен без отключения питания и снятия крышки

Примеры использования

• На конвейере: при срабатывании автомата - сигнал в центральный пульт остановки производства
• В системе освещения: активация аварийной лампы при отключении питания
• В системе учёта: передача сигнала в SCADA о факте отключения
• В блокировке: запрет запуска станка, пока не восстановлено питание

Практические советы

• Перед установкой проверьте, что выключатель ВА-99М имеет свободное гнездо - не все модели поддерживают дополнительные контакты
• Используйте провода сечением не более 1,5 мм2 - большие жилы не войдут в клеммы
• Обязательно отключите питание перед монтажом - контакт связан с механизмом автомата, и случайное срабатывание опасно
• При использовании нескольких контактов - учитывайте порядок подключения НО и НЗ, чтобы не перепутать логику системы
• Артикул mccb99m-a-003 - единственный подходящий вариант для ВА-99М 250; другие номера не совместимы
