Аварийный + доп.контакт к ВА-99М 63 EKF PROxima правый | mccb99m-a-007-r

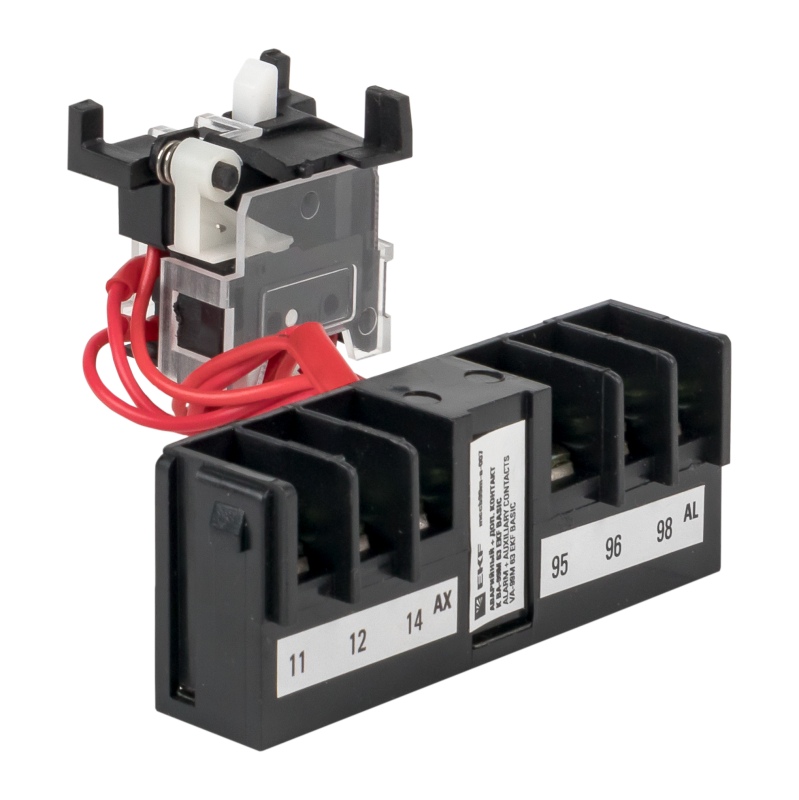

Аварийный контакт с дополнительным контактом к ВА-99М 63 PROxima EKF (артикул mccb99m-a-007-r) предназначен для передачи сигналов о состоянии автомата: положении силовых контактов и причинах отключения. Устройство устанавливается на правую сторону выключателя ВА-99М 63 PROxima и обеспечивает контроль безопасности в системах автоматизации.

Назначение и область применения

Этот модуль сочетает два типа контактов: дополнительный и аварийный. Дополнительный контакт сигнализирует, открыт или закрыт основной выключатель - то есть показывает текущее положение силовых контактов. Аварийный контакт срабатывает только при отключении автомата из-за перегрузки, короткого замыкания, действия независимого расцепителя, расцепителя минимального напряжения или кнопки «ТЕСТ». После ручного включения выключателя сигнал аварийного контакта автоматически сбрасывается.

Используется в системах управления, где важно отличить обычное отключение от аварийного. Подходит для промышленных щитов, станков, конвейеров, насосных установок и других объектов, требующих удалённого мониторинга состояния защиты.

Технические характеристики

• Тип контакта: дополнительный и аварийный (совмещённые)
• Количество переключающих контактов: 4 (2 НО + 2 НЗ)
• Количество контактов неисправности: 1 (дополнительный контакт, используемый для диагностики)
• Номинальный ток: 2 А (AC-15, 230 В) - подходит для цепей управления, не для силовой нагрузки
• Тип подключения: клеммный - провода фиксируются винтовым зажимом
• Совместим с: автоматическими выключателями ВА-99М 63 A серии PROxima EKF

Совместимость и монтаж

Устройство устанавливается **только** на правую боковую поверхность автомата ВА-99М 63 PROxima. Совместимость гарантируется только с этой моделью и серией. Монтаж выполняется после установки самого выключателя в шкаф. Контакт механически защёлкивается на направляющие, затем подключаются провода к клеммам. Для работы требуется доступ к тыльной части автомата - монтаж возможен только до окончательной фиксации в DIN-рейке или после её демонтажа.

Не устанавливайте на другие модели выключателей - даже если они внешне похожи. Габариты и механизм привода различаются.

Безопасность и стандарты

Произведено в соответствии с требованиями IEC 60947-1 и IEC 60947-2. Сертифицировано для использования в промышленных электроустановках. Контакты рассчитаны на коммутацию слаботочных цепей управления - не предназначены для включения/отключения мощных нагрузок. Превышение номинального тока 2 А может привести к оплавлению контактов и выходу устройства из строя.

Преимущества

• Объединяет две функции (дополнительный + аварийный контакт) в одном корпусе - экономит место в щите
• Чёткая разница между нормальным и аварийным отключением - позволяет точно диагностировать причину сработки
• Автоматический сброс аварийного сигнала при включении - не требует ручного сброса
• Стандартная клеммная сборка - удобно подключать провода без специнструментов

Ограничения применения

• Работает только с выключателями ВА-99М 63 PROxima - несовместим с другими сериями EKF или аналогами от других брендов
• Подходит только для слаботочных цепей (до 2 А, 230 В AC) - нельзя использовать для питания реле, соленоидов или ламп большой мощности
• Не работает при отключении по внешнему управлению (например, через электропривод) - только при срабатывании внутренних расцепителей
• Не имеет собственной защиты - зависит от надёжности основного автомата

Примеры использования

• На конвейере: сигнал аварийного контакта запускает световое предупреждение при КЗ, а дополнительный - показывает, стоит ли лента в режиме “готов”
• В системе освещения: дополнительный контакт даёт информацию о том, включен ли рубильник; аварийный - сообщает, что он отключился из-за перегрузки
• В SCADA-системе: оба контакта подключены к PLC - система анализирует тип отключения и формирует журнал событий

Практические советы

• Перед монтажом проверьте, что выключатель ВА-99М 63 PROxima установлен правильно - контакт должен плотно защёлкиваться без усилий
• Используйте провода сечением 0,5–2,5 мм2 - соответствуют допустимой нагрузке клемм
• Не путайте НО и НЗ контакты: НО (нормально разомкнутые) активируются при включении автомата, НЗ (нормально замкнутые) - при отключении
• При диагностике: если аварийный контакт не срабатывает при тестировании - проверьте целостность механизма внутри автомата, а не сам контакт
• При заказе убедитесь, что выбран правый вариант - левые контакты не подходят для этого места
