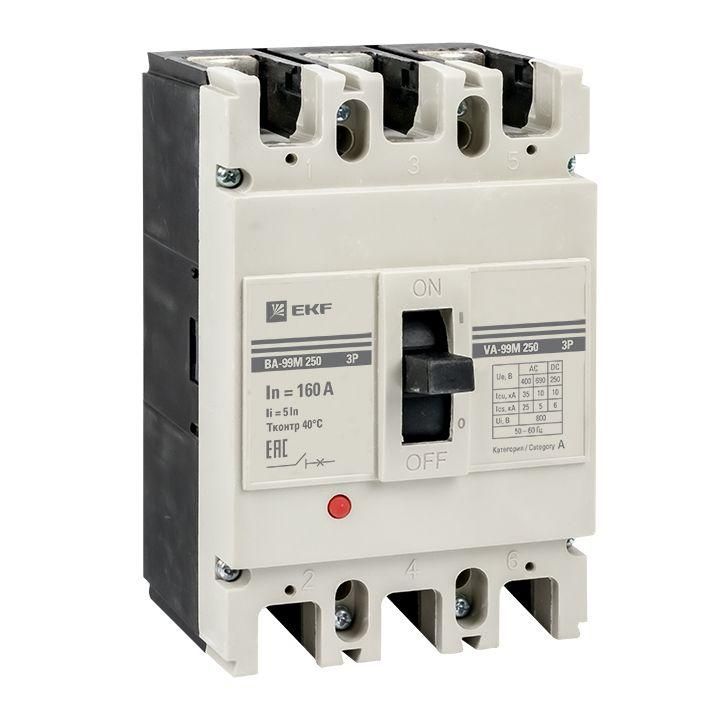

Выключатель автоматический ВА-99М 250/160А 4P 5In 35кА EKF PROxima | mccb99-4P5In250-160m

Автоматический выключатель ВА-99М 250/160А 4P 5In 35кА от EKF - надёжное коммутационное устройство для защиты четырёхпроводных сетей до 690 В. Выполнен в компактном моноблоке с термомагнитным расцепителем, предназначен для установки на монтажную плату и применяется в промышленных щитах, где требуется высокая отключающая способность и точная настройка.

Назначение и область применения

Выключатель ВА-99М 250/160А 4P 5In 35кА защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в промышленных распределительных щитах, на входе в оборудование, на участках с высокими пусковыми токами - например, у двигателей, насосов, конвейеров и сварочных аппаратов. Четыре полюса позволяют отключать все проводники одновременно, что важно для трёхфазных систем с нулём.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 4 - отключение всех фаз и нуля при аварии.
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях переменного тока, включая промышленные системы 400 В и 690 В.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от быстрого КЗ.
• Диапазон настройки защиты от перегрузки: 160 А - фиксированная настройка, не регулируется.
• Диапазон срабатывания при КЗ: 800 А - магнитный расцепитель сработает при токе от 800 А и выше.
• Кратность тока срабатывания (5In): ток мгновенного расцепления равен 5 × 160 = 800 А - соответствует классу B/C, типичному для промышленных нагрузок.
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды и пыли.
• Подключение силовых проводов: болтовое - требует затяжки клемм гаечными ключами.
• Управление: рычажковый привод - удобный визуальный индикатор положения “Вкл./Выкл.”.
• Указатель расцепления: есть - видно, почему выключатель отключился (перегрузка или КЗ).
• Дополнительный расцепитель: независимый - позволяет удалённо отключить устройство через внешний сигнал (например, от сигнализации).
• Монтаж: на монтажную плату - крепится к металлической панели с помощью крепёжных отверстий, не является DIN-рейкой.
• Моторный привод: опционально - можно заказать с электромотором для дистанционного управления.
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию состояния “Вкл.” / “Выкл.” без модификации.

Совместимость и монтаж

Выключатель ВА-99М 250/160А 4P 5In 35кА устанавливается исключительно на монтажную плату - не совместим с DIN-рейкой. Для монтажа потребуется подготовить отверстия под крепёж и обеспечить свободный доступ к клеммам. Болтовые зажимы требуют момента затяжки 1,5–2 Нм - переусердствовать нельзя, чтобы не повредить контакт. Учитывайте посадочные размеры: устройство имеет жёсткий корпус, поэтому необходимо точно рассчитать место в шкафу. Монтаж допускается только в сухих помещениях с температурой от -25C до +40C.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция корпуса изготовлена из самозатухающего термостойкого материала, предотвращающего распространение пламени. Отключение при КЗ происходит без выброса дуги за пределы корпуса благодаря продуманной системе дугогашения. Присутствие указателя расцепления снижает риск ошибочного включения после аварии.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов с большими токами КЗ.
• Фиксированный порог срабатывания (5In=800 А) - идеален для оборудования с высокими пусковыми токами, таких как двигатели.
• Наличие независимого расцепителя - даёт возможность интеграции в системы автоматизации и безопасности.
• Чёткая визуальная индикация положения и причины отключения - ускоряет диагностику и восстановление работы.
• Моноблочная конструкция - минимизирует вероятность механических сбоев и упрощает обслуживание.

Ограничения применения

• Не предназначены для установки на DIN-рейку - требует специальной монтажной платы.
• Отсутствие вспомогательных контактов - невозможно подключить световые или релейные сигналы состояния без доработки.
• Защита IP30 - запрещено использовать во влажных, пыльных или наружных условиях.
• Нет возможности регулировки тока перегрузки - настройка фиксирована на 160 А, не подходит для вариабельных нагрузок.
• Требует ручной установки и затяжки клемм - не рекомендуется для частого обслуживания без отключения питания.

Примеры использования

• Главный ввод в промышленный щит с несколькими двигателями 380 В.
• Защита линии питания конвейера с асинхронным двигателем 110 кВт.
• Щит управления насосной станцией с частотником и пускателями.
• Распределительный пункт на заводе с напряжением 690 В.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 160 А нужен медный кабель не менее 50 мм2.
• При использовании независимого расцепителя подключите его к контроллеру с соблюдением полярности и напряжения (обычно 24 В DC или 230 В AC).
• Регулярно проверяйте состояние клемм - ослабление контакта вызывает нагрев и выход из строя.
• Тестируйте механизм отключения один раз в год с помощью кнопки «Тест» - она имитирует срабатывание расцепителя без реального тока.
• Если требуется сигнализация состояния - используйте внешнее реле или замените модель на аналог с вспомогательными контактами.
