Выключатель автоматический ВА-99М 100/16А 4P 5In 35кА EKF PROxima | mccb99-4P5In100-16m

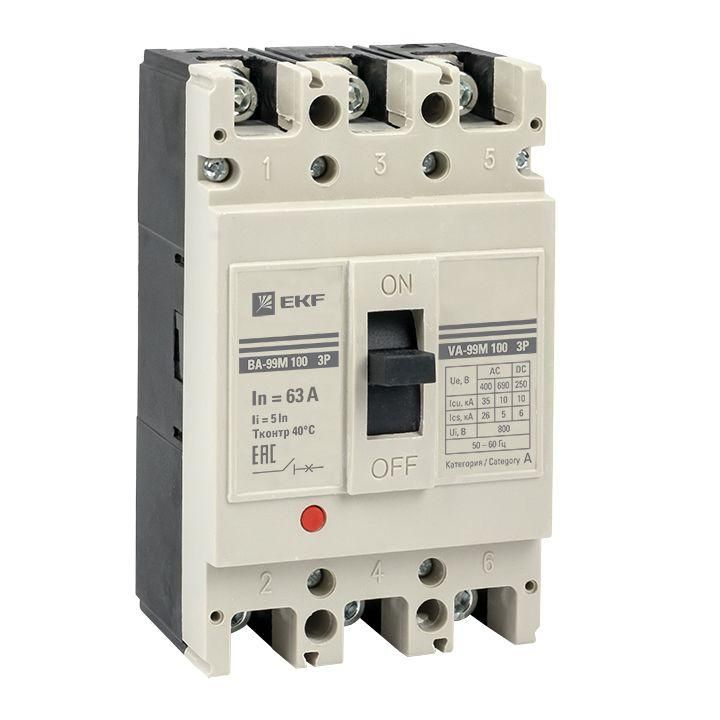

Автоматический выключатель ВА-99М 100/16А 4P 5In 35кА от EKF - надёжное коммутационное устройство для защиты четырёхполюсных электрических цепей с высокими токами короткого замыкания. Выполнен в компактном моноблоке с возможностью установки на монтажную плату, подходит для промышленных объектов, где требуется точная защита оборудования от перегрузок и КЗ.

Назначение и область применения

Выключатель ВА-99М 100/16А 4P 5In 35кА предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах промышленных установок: станках, конвейерах, насосных группах, системах вентиляции и других устройствах с мощными двигателями. Четыре полюса позволяют защищать трёхфазную сеть с нулевым проводником. Устройство особенно эффективно там, где возможны частые пуски нагрузки с повышенным пусковым током - благодаря настройке расцепителя на 5In (кратность 5 от номинала).

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Количество полюсов: 4 - защита всех фаз и нуля одновременно.
• Номинальная отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400–690 В - работает в сетях среднего напряжения, включая 400 В (380 В) и 690 В.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапного КЗ.
• Настройка защиты от перегрузки: жёстко задана на 16 А - не регулируется.
• Защита от КЗ: срабатывает при токе 80 А - соответствует кратности 5In (16 × 5 = 80 А).
• Привод: ручной рычажковый - управление через перемещение рычага в положения “ON” / “OFF”.
• Монтаж: на монтажную плату - устанавливается на DIN-рейку или специальную платформу внутри щита.
• Степень защиты IP30: предохраняет от доступа пальцев и твердых предметов >2,5 мм, но не от воды и пыли.
• Дополнительный расцепитель: независимый - позволяет удалённо отключить выключатель по сигналу (например, от системы безопасности).
• Подключение: болтовое - провода фиксируются гайками, требуют затяжки ключом.
• Индикация: есть указатель расцепления - видно, что выключатель отключился аварийно, а не вручную.
• Моторный привод: да - можно подключить внешний электропривод для дистанционного управления (не входит в комплект).
• Вспомогательные контакты: 0 шт - нельзя подключить сигнализацию состояния “вкл/выкл” без модификации.

Совместимость и монтаж

Выключатель ВА-99М 100/16А 4P 5In 35кА совместим с DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется на монтажную плату - необходимо обеспечить прочное крепление и достаточное пространство вокруг для теплоотвода. Болтовое подключение требует соблюдения момента затяжки (обычно 0,8–1,2 Нм); используйте только медные провода сечением до 25 мм2. Для работы с моторным приводом потребуется отдельно приобрести привод EKF серии PROxima, совместимый с этим типом выключателя. Отсутствие вспомогательных контактов ограничивает возможность интеграции в системы SCADA без установки внешних реле.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция выполнена из самозатухающего термостойкого материала, исключающего распространение пламени. Защита IP30 обеспечивает безопасность при работе в закрытых щитах, но не допускает использование во влажных или запылённых помещениях без дополнительной защиты корпуса. Указатель расцепления повышает безопасность обслуживания - оператор сразу определяет причину отключения.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для промышленных сетей с большими токами КЗ.
• Фиксированная кратность 5In - идеально для двигателей с высоким пусковым током, снижает ложные срабатывания.
• Наличие независимого расцепителя - позволяет реализовать дистанционное отключение без механического воздействия.
• Моноблочная конструкция - уменьшает риск сборочных ошибок, повышает надёжность.
• Указатель расцепления - ускоряет диагностику отказов.
• Совместимость с сериями EKF PROxima - легко интегрируется в стандартизированные решения.

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью - степень защиты IP30 недостаточна.
• Нет встроенных вспомогательных контактов - невозможно передать сигнал состояния без внешней аппаратуры.
• Жёсткая настройка защиты от перегрузки - нельзя изменить порог срабатывания, даже если нагрузка меняется.
• Требует ручной затяжки болтов - необходим контроль усилия при монтаже, чтобы избежать перегрева контактов.
• Моторный привод - не встроен; требуется отдельная покупка и подключение.

Примеры использования

• Щит питания трёхфазного станка с асинхронным двигателем 11 кВт - защита от перегрузки и КЗ при пуске.
• Распределительный щит на производстве с несколькими конвейерами - отключение при аварии одной линии без потери питания остальных.
• Система принудительной вентиляции в цеху - обеспечение отключения при скачке тока, предотвращение выхода из строя вентиляторов.
• Объекты с питанием 690 В - например, некоторые типы сварочных установок или промышленные нагреватели.

Практические советы

• Перед первым включением проверьте правильность подключения фаз и нуля - неверное подсоединение может вызвать некорректную работу расцепителей.
• При использовании моторного привода убедитесь, что он установлен после отключения питания и согласован с моделью ВА-99М.
• Не устанавливайте выключатель рядом с источниками тепла - температурное влияние может сместить порог срабатывания терморасцепителя.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или в условиях пыли.
• Если нужна сигнализация состояния - используйте внешнее реле или замените на аналог с вспомогательными контактами (например, ВА-99М с индексом +AC).
• При замене - сохраняйте оригинальный момент затяжки болтов. Перетяжка приводит к деформации зажимов, недотяжка - к нагреву и возгоранию.
