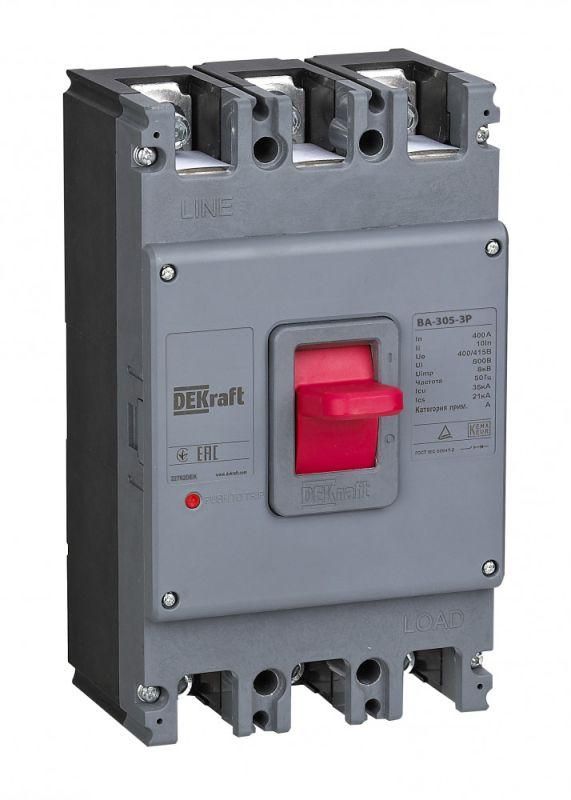

Выключатель автоматический для защиты двигателя 3п 200А 50кА ВА-305 DEKraft 22817DEK APC

Автоматический выключатель ВА-305 от DEKraft - трёхполюсный силовой аппарат с номинальным током 200 А и отключающей способностью 50 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство оснащено моторным приводом и встроенной конструкцией, что делает его подходящим для установки в шкафах управления и распределительных устройствах.

Назначение и область применения

Автоматический выключатель ВА-305 используется исключительно для защиты электродвигателей в промышленных системах. Он обеспечивает надёжную коммутацию и аварийное отключение при перегрузках, коротких замыканиях и отказах оборудования. Применяется в составе шкафов управления, групповых распределительных щитов (ГРЩ), ячеек ВРУ и других стационарных электроустановок. Подходит для объектов промышленного, транспортного и энергетического назначения - цехов, насосных станций, конвейеров, компрессоров.

Технические характеристики

• Тип изделия: автоматический выключатель
• Номинальный ток: 200 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 400 В (переменный ток)
• Тип расцепителя: электромагнитный + тепловой (защита от КЗ и перегрузки)
• Тип привода: моторный - позволяет дистанционно включать/выключать устройство
• Конструктивное исполнение: встроенное - предназначен для монтажа внутрь шкафа
• Способ монтажа: встраиваемый
• Тип крепления: болтовое - фиксируется на DIN-рейке или плите через отверстия
• Тип управления: рычажный - ручной режим доступен через внешний рычаг
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Индикация: указатель расцепления - визуально показывает причину отключения (тепловой или электромагнитный)

Совместимость и монтаж

Автоматический выключатель ВА-305 совместим со всеми стандартными шкафами и панелями, где предусмотрена возможность встраивания аппарата с болтовым креплением. Для монтажа требуется свободное место в шкафу с глубиной, достаточной для размещения корпуса и обеспечения зазора для проводов. Моторный привод требует подключения управляющего сигнала 24–220 В постоянного или переменного тока - источник питания должен быть указан в проекте. Подключение силовых кабелей осуществляется сверху и снизу - допустимые сечения кабелей должны соответствовать нормам для тока 200 А (обычно 50–95 мм2 медный кабель). Не рекомендуется использовать с кабелями меньшего сечения - возможен перегрев контактов.

Безопасность и стандарты

Автоматический выключатель ВА-305 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. IP20 не обеспечивает защиту от пыли и брызг - устройство можно устанавливать только внутри закрытых шкафов с классом защиты не ниже IP54. Электромагнитный расцепитель срабатывает при токе выше 10…14×Iн, тепловой - при длительной перегрузке более 1,05×Iн.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сетей с высокими токами КЗ
• Комбинированный расцепитель - одновременная защита от перегрузки и короткого замыкания
• Моторный привод - позволяет удалённо управлять питанием двигателя без открывания шкафа
• Чёткая индикация причины отключения - снижает время диагностики и восстановления
• Совместимость с серией ВА-300М - легко заменить аналогичные модели при модернизации

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - IP20 не защищает от влаги и пыли
• Не подходит для защиты светильников, нагревателей или бытовой техники - только для двигателей
• Требует наличия управляющего напряжения для моторного привода - без него функция дистанционного управления недоступна
• Не имеет встроенного термостата или частотного преобразователя - для сложных регулировок нужна дополнительная аппаратура
• Не рассчитан на частые включения/выключения - максимальная механическая износостойкость ограничена (не для частого ручного управления)

Примеры использования

• Защита асинхронного двигателя насосной станции в системе водоснабжения
• Вводной аппарат в ГРЩ промышленного цеха с несколькими конвейерами
• Распределительный автомат в ячейке ВРУ на заводе по производству пластмасс
• Компонент системы управления вентиляторами в HVAC-системе крупного офисного здания

Практические советы

• Перед установкой проверьте соответствие сечения кабелей номинальному току 200 А - используйте медные кабели минимум 50 мм2
• При использовании моторного привода убедитесь, что управляющее напряжение совпадает с заявленным в документации (часто 24 В DC или 220 В AC)
• Не забудьте про заземление корпуса - он должен быть надёжно соединён с контуром заземления объекта
• При замене старого автомата - сравнивайте габариты и положение контактных выводов; ВА-305 имеет специфическую форму, не все модели взаимозаменяемы
• Проверяйте указатель расцепления после каждого срабатывания - если он не активирован, возможно, проблема в другом элементе цепи
• Для долговечной работы избегайте установки рядом с источниками сильного тепла - температура окружающей среды должна быть в пределах –25C до +40C
