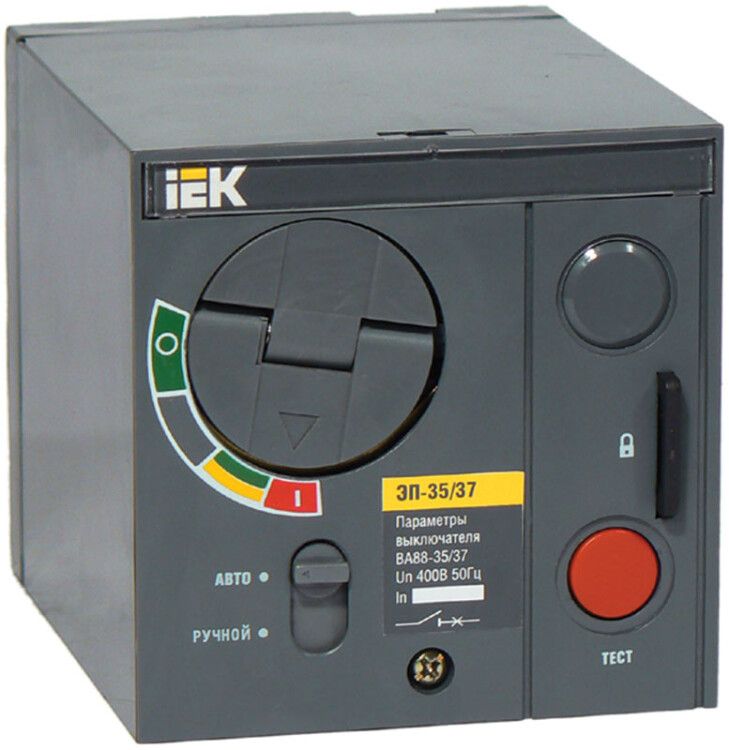

Электропривод ЭП-35/37 230В | SVA30D-EP IEK

Электропривод ЭП-35/37 230В от IEK - это стационарное устройство для дистанционного управления автоматическими выключателями серии ВА88. Применяется в распределительных щитах, системах АВР и других объектах, где требуется удалённое включение/отключение. Артикул sva30d-ep соответствует серии KARAT.

Назначение и область применения

Электропривод ЭП-35/37 230В предназначен для дистанционного включения и отключения автоматических выключателей серии ВА88. Устройство позволяет управлять выключателем без физического доступа к нему - через кнопки, контроллеры или системы автоматизации. Подходит для установки в главных распределительных щитах, вводно-распределительных устройствах, щитах управления и аналогичных местах. Часто используется в системах автоматического включения резерва (АВР), где важно быстрое переключение между источниками питания.

Технические характеристики

• Тип привода: моторный - работает за счёт встроенного электродвигателя
• Род тока: переменный (AC)
• Номинальное напряжение управления и питания: 230 В - совместим с сетью 220–240 В
• Цвет корпуса: черный
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Совместимость с силовым выключателем: да - только с автоматами серии ВА88

Совместимость и монтаж

Электропривод ЭП-35/37 230В монтируется исключительно на автоматические выключатели серии ВА88 от IEK. Он несовместим с другими сериями (например, ВА47, ВА51, ABB S200, Schneider iC60). Монтаж выполняется путём механического защёлкивания на переднюю часть выключателя - без дополнительных креплений. Кабель управления подключается к клеммам на боковой стенке привода. Для работы необходим внешний сигнал управления (например, от реле времени, контроллера АВР или пульта). Напряжение 230 В подаётся на входные клеммы привода - питание не требует отдельного трансформатора.

Безопасность и стандарты

Электропривод ЭП-35/37 230В соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150 (для климатического исполнения УХЛ3). Конструкция обеспечивает изоляцию и защиту от случайного контакта с токоведущими частями. Не содержит взрывоопасных элементов. Работает в соответствии с нормами безопасности для электроустановок до 1000 В.

Преимущества

• Стандартная совместимость с популярной серией ВА88 - не требует замены выключателя
• Простой монтаж - защёлкивается одним движением
• Не нуждается во внешнем преобразователе напряжения - работает прямо от сети 230 В
• Высокая надёжность - срок службы 15 лет при правильном применении
• Поддерживает автоматизацию - идеально для систем АВР и дистанционного управления

Ограничения применения

• Не применяется с выключателями других серий - даже если они имеют похожую форму
• Не предназначен для частого циклического включения/отключения более 10 раз в час - возможен перегрев двигателя
• Не рекомендован для установки в помещениях с постоянным воздействием воды, масла или агрессивных химикатов - хотя исполнение УХЛ3 допускает влажность, прямые брызги недопустимы
• Не имеет встроенной защиты от перегрузки - необходимо использовать внешние аппараты защиты (тепловые реле, предохранители)

Примеры использования

• Система АВР в жилом доме: при отключении основного питания - электропривод ЭП-35/37 230В автоматически включает резервный выключатель ВА88
• Промышленный щит управления: оператор управляет выключателем с пульта в диспетчерской комнате
• Объекты с ограниченным доступом: выключатель установлен в закрытом шкафу, а управление осуществляется через интерфейс SCADA

Практические советы

• Перед монтажом проверьте, что выключатель именно серии ВА88 - отличить можно по характерному профилю ручки и расположению крепёжных выступов
• Не затягивайте кабельные зажимы слишком сильно - это повредит изоляцию проводов
• При установке в щите с высокой вибрацией используйте демпферные прокладки - продлевают срок службы привода
• Для длительной работы в режиме АВР рекомендуется периодическая проверка механической связи между приводом и рычагом выключателя - особенно после 5–7 тысяч циклов
• Запрещено подключать привод к напряжению выше 230 В - риск выхода из строя двигателя
