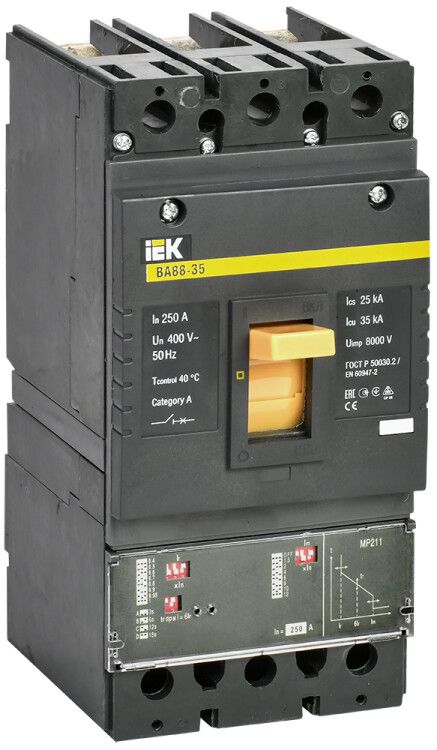

Автоматический выключатель ВА88-35 3Р 250А 35кА с электронным расцепителем MP 211 - SVA31-3-0250 IEK

Автоматический выключатель 3-полюсный 250А 35кА с электронным расцепителем MP 211 ВА88-35 от IEK предназначен для защиты промышленных электросетей до 400 В переменного тока от перегрузок, коротких замыканий и просадок напряжения. Выключатель ВА88-35 с электронным расцепителем обеспечивает точное и надёжное отключение без внешнего питания, что делает его удобным решением для сложных систем распределения энергии.

Назначение и область применения

Автоматический выключатель ВА88-35 применяется в промышленных электроустановках для защиты силовых цепей. Подходит для использования в щитах распределения, на входе в оборудование, на участках с высокими пусковыми токами - например, на конвейерах, насосных станциях, компрессорах, прессах и других устройствах с мощными электродвигателями. Устройство обеспечивает не только аварийное отключение, но и возможность ручного включения/выключения цепи в штатном режиме.

Технические характеристики

• Номинальный ток: 250 А
• Номинальная отключающая способность: 35 кА - способен безопасно прервать максимальный ток короткого замыкания в условиях промышленной сети
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: электронный - работает без внешнего питания, использует энергию тока нагрузки через внутренние трансформаторы
• Диапазон регулировки тока срабатывания при КЗ: 375–3000 А - можно настроить чувствительность под конкретную нагрузку
• Защита по минимальному напряжению: да - отключается при значительном падении напряжения, предотвращая повреждение оборудования
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды; подходит только для установки в закрытых щитах
• Способ монтажа: на монтажную плату - крепится жестко к панели, не требует DIN-рейки
• Тип подключения: винтовой - провода зажимаются болтами, рекомендовано использовать наконечники
• Климатическое исполнение: УХЛ3.1 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА88-35 имеет встроенное втычное исполнение - он устанавливается прямо в монтажную плиту, а не на DIN-рейку. Для монтажа необходимо подготовить отверстие соответствующего размера и закрепить устройство с помощью крепёжных элементов, указанных в руководстве. Подключение выполняется винтовыми зажимами - важно затянуть провода с усилием, соответствующим спецификации, чтобы избежать нагрева. Нельзя использовать с кабелями большего сечения, чем указано в техническом паспорте. Моторный привод - опционально, требует дополнительной заказа и подключения.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Электронный расцепитель не требует внешнего источника питания - питание получает от тока нагрузки через встроенные трансформаторы, что исключает отказ при потере напряжения в одной из фаз. Защита сохраняет работоспособность даже при токе ниже 15% от номинала. Конструкция обеспечивает механическую и электрическую целостность при многократных отключениях.

Преимущества

• Электронный расцепитель MP 211 обеспечивает точную и стабильную защиту вне зависимости от температуры окружающей среды - unlike тепловые расцепители
• Широкий диапазон настройки тока КЗ (375–3000 А) позволяет адаптировать защиту под любую нагрузку, включая двигатели с высоким пусковым током
• Функция защиты от минимального напряжения предотвращает самозапуск оборудования после восстановления питания
• Настройка уставок осуществляется через DIP-переключатели на лицевой панели - без необходимости вскрытия корпуса
• Срок службы 15 лет и высокая коммутационная способность (35 кА) обеспечивают долговечность в интенсивных режимах работы

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой запылённостью - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Требует монтажа на жёсткую металлическую плату - нельзя установить на стандартную DIN-рейку
• Не оснащён вспомогательными контактами - невозможно удалённо контролировать состояние (вкл./выкл.) без дополнительных устройств
• Не рекомендуется для бытовых или маломощных объектов - избыточная мощность и стоимость
• При работе с током меньше 15% от номинала (менее 37,5 А) возможна потеря точности защиты - не следует применять на очень слабых нагрузках

Примеры использования

• Главный ввод в промышленный цех с несколькими станками
• Щит распределения на заводе с большим количеством асинхронных двигателей
• Защита линии питания конвейерной системы с частотниками
• Централизованная защита группы насосов в системе водоснабжения

Практические советы

• При выборе уставок по КЗ ориентируйтесь на пусковой ток самого мощного подключенного двигателя - уставка должна быть выше пикового значения, но ниже тока КЗ в вашей сети
• Обязательно проверьте посадочные размеры перед монтажом - устройство требует специального отверстия в панели, совпадающего с габаритами ВА88-35
• Используйте наконечники на медных проводах - это повысит надёжность винтового соединения и снизит риск перегрева
• После настройки DIP-переключателей сделайте контрольный тест - включите нагрузку и убедитесь, что выключатель не срабатывает ложно
• Проверяйте соответствие класса отключения (35 кА) уровню короткого замыкания в вашей сети - если реальный ток КЗ выше, выбирайте другое устройство
