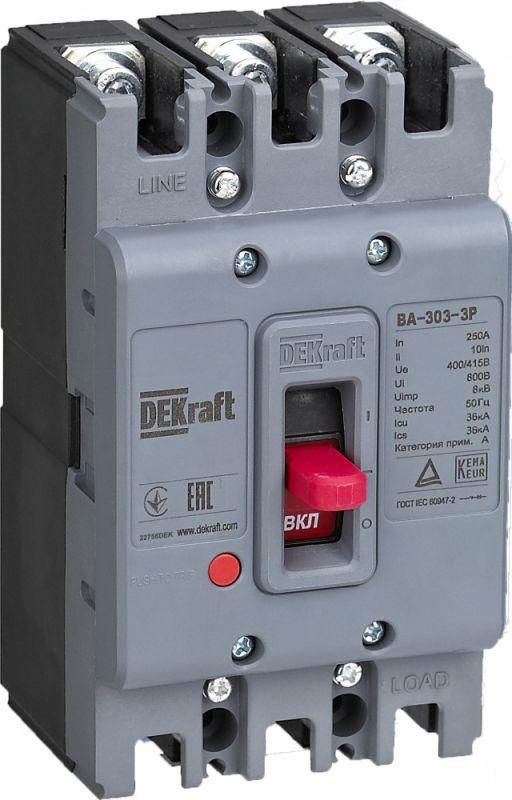

Выключатель автоматический для защиты двигателя 3п 250А 36кА ВА-303 DEKraft 22816DEK APC

Автоматический выключатель ВА-303 от DEKraft - трёхполюсный силовой аппарат с номинальным током 250 А и отключающей способностью 36 кА, предназначенный для защиты электродвигателей от перегрузок и коротких замыканий. Устройство совмещает надёжную механическую конструкцию с моторным приводом, что делает его подходящим для автоматизированных систем управления на промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА-303 используется исключительно для защиты электродвигателей в цепях переменного тока с напряжением до 415 В. Он применяется в составе систем управления промышленного оборудования: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Устанавливается в шкафах распределительных устройств (ГРЩ, ВРУ), где требуется комбинированная защита - как от длительной перегрузки, так и от сверхтоков при КЗ. Моторный привод позволяет удалённо управлять включением и отключением аппарата, что важно для автоматизированных производственных линий.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания при нормальной нагрузке;
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя;
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400–415 В - оптимальный рабочий диапазон для промышленных сетей;
• Тип расцепителя: электромагнитный + тепловой - обеспечивает двухступенчатую защиту: быстрое отключение при КЗ и медленное - при перегреве из-за перегрузки;
• Моторный привод: да - возможность дистанционного управления через внешний сигнал; требует подключения управляющего напряжения;
• Конструктивное исполнение: встроенное - предназначен для установки внутрь шкафа, не имеет корпуса для наружного монтажа;
• Способ монтажа: встраиваемый - закрепляется внутри щита болтами, не требует DIN-рейки;
• Тип крепления: болтовое - фиксируется на металлической платформе или стенке шкафа с помощью четырёх болтов (диаметр отверстий соответствует стандартному размеру для таких аппаратов);
• Тип управления: рычаг - ручное управление осуществляется через физическое перемещение рычага на лицевой панели;
• Степень защиты: IP20 - защита от доступа пальцами и предметов более 12 мм, но не защищён от пыли и влаги - требует установки в герметичном или закрытом шкафу;
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (перегрузка или КЗ).

Совместимость и монтаж

Выключатель ВА-303 совместим со всеми стандартными шкафами ГРЩ и ВРУ, имеющими достаточные габариты для установки крупногабаритных аппаратов. Для монтажа необходимы: свободное место в шкафу (размеры устройства - около 290×180×140 мм), болты M8–M10 и плоская металлическая поверхность. Подключение проводов - верхние и нижние зажимы рассчитаны на сечение до 120 мм2. Моторный привод требует отдельного подключения управляющего напряжения (обычно 24 В постоянного или 220 В переменного тока - уточнять по схеме подключения). Не рекомендуется использовать в условиях высокой запылённости или влажности без дополнительной защиты корпуса шкафа.

Безопасность и стандарты

Автоматический выключатель ВА-303 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяется в соответствии с правилами ПУЭ для электроустановок до 1000 В. Наличие указателя расцепления повышает безопасность обслуживания - оператор сразу видит причину отключения. Отключение при КЗ происходит за доли секунды, предотвращая повреждение кабелей и самого двигателя.

Преимущества

• Двухступенчатая защита (электромагнитная + тепловая) обеспечивает точное срабатывание как при кратковременных скачках, так и при долговременной перегрузке;
• Моторный привод позволяет интегрировать выключатель в системы АСУ ТП без необходимости ручного вмешательства;
• Индикация причины отключения снижает время диагностики отказов;
• Болтовое крепление гарантирует прочную фиксацию даже при вибрациях на производстве;
• Широкий диапазон номинальных токов в серии ВА-300М позволяет легко найти аналог для замены или модернизации существующего оборудования.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 не допускает воздействия пыли, воды или агрессивных сред;
• Требует наличия управляющего напряжения для моторного привода - без него функция дистанционного управления недоступна;
• Не подходит для частотного регулирования двигателей - при работе с преобразователями частоты возможны ложные срабатывания из-за гармоник;
• Не имеет встроенной защиты от потери фазы - при необходимости следует применять дополнительные реле контроля фаз;
• Физически большой размер - требует значительного места в шкафу, не подходит для компактных решений.

Примеры использования

• Защита главного насоса в системе водоснабжения промышленного предприятия;
• Коммутирующий элемент в пульте управления конвейерной линией на заводе по производству пищевых продуктов;
• Вводной автомат в распределительном щите цеха с несколькими мощными электродвигателями;
• Распределительный аппарат в системе вентиляции крупного торгового комплекса.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 250 А обычно требуется кабель сечением 95–120 мм2;
• При использовании моторного привода обязательно подключите источник питания согласно схеме в паспорте - неверное напряжение может вывести привод из строя;
• При замене старого автомата - сравнивайте не только ток и напряжение, но и габариты, тип крепления и наличие моторного привода;
• Не используйте ВА-303 в качестве основного рубильника - он не предназначен для частых ручных включений/выключений, особенно под нагрузкой;
• Проверяйте индикатор расцепления после каждого отключения - если он активен, найдите причину перед повторным включением.
