Выключатель автоматический ВА66-37 3Р 250А 35кА | SAV40-3-0250-G GENERICA IEK

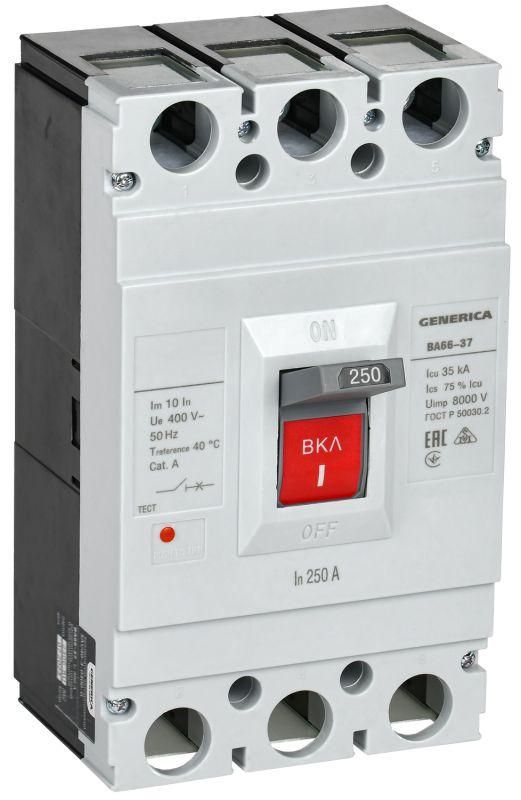

Автоматический выключатель ВА66-37 от GENERICA - трёхполюсное устройство с номинальным током 250 А и отключающей способностью 35 кА, предназначенное для защиты и коммутации силовых цепей в промышленных электроустановках. Устройство выполнено в литом корпусе, оснащено моторным приводом и защищает от перегрузок, КЗ и потери напряжения.

Назначение и область применения

Выключатель автоматический ВА66-37 используется для безопасного включения, отключения и защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры и другие мощные нагрузки. Применяется там, где требуется надёжная защита и возможность удалённого управления через моторный привод.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет использовать в сетях с повышенным напряжением, включая трёхфазные системы 400–690 В.
• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при аварии.
• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер.
• Диапазон установки расцепителя перегрузки: 2500 А - предельное значение, при котором срабатывает тепловой расцепитель; настройка защиты возможна вплоть до этого значения, хотя номинальный ток устройства - 250 А.
• Степень защиты IP30 - защищает от доступа пальцев и твёрдых предметов размером более 2,5 мм, но не защищена от воды и пыли.
• Управление: ручка-переключатель + моторный привод - позволяет управлять выключателем как вручную, так и дистанционно (например, из центрального пункта управления).
• Подключение: винтовые зажимы - надёжное и проверенное соединение, требует правильного момента затяжки.
• Защита по минимальному напряжению: да - отключает цепь при падении напряжения ниже порогового значения, предотвращая самозапуск оборудования после восстановления питания.
• Количество вспомогательных контактов: 0 - не имеет сигналов состояния (вкл/выкл), что ограничивает возможности интеграции в системы автоматизации без внешних модулей.
• Конструкция: встраиваемое устройство фиксированной установки - монтируется жестко в шкаф, не является съёмным.

Совместимость и монтаж

Выключатель ВА66-37 совместим с DIN-рейками стандартной ширины 35 мм. Для монтажа требуется свободное место в щите с учётом габаритов устройства и зазора для обслуживания. Винтовое подключение требует подготовки проводов с зачищенными концами и соблюдения рекомендованного усилия затяжки - переусердствовать нельзя, чтобы не повредить контактные площадки. Моторный привод подключается отдельно - необходимо предусмотреть питание 24 В или 220 В переменного тока в зависимости от модели привода. Устройство не предусматривает быстрозажимные клеммы - работы выполняются с использованием отверток.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2, которые регламентируют безопасность и испытания автоматических выключателей низкого напряжения. Защита от минимального напряжения и высокая отключающая способность обеспечивают соответствие требованиям промышленной безопасности. Однако степень защиты IP30 исключает применение в условиях повышенной влажности, запылённости или на открытом воздухе - для таких сред необходимы устройства с IP65 и выше.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для крупных промышленных систем с большими токами КЗ.
• Наличие моторного привода - позволяет реализовать дистанционное управление без необходимости подходить к щиту.
• Функция защиты по минимальному напряжению - предотвращает опасные самозапуски оборудования после сбоев сети.
• Литой корпус - прочный, герметичный, устойчивый к механическим воздействиям внутри щита.
• Широкий диапазон настройки расцепителя - можно адаптировать чувствительность защиты под конкретную нагрузку, даже если она значительно превышает номинальный ток.

Ограничения применения

• Не применяется во влажных, пыльных или наружных помещениях из-за низкой степени защиты IP30.
• Отсутствие вспомогательных контактов - невозможно получить сигнализацию положения (включен/выключен) без установки внешнего реле или модуля.
• Настраивается только на токи до 2500 А - не подходит для защиты маломощных цепей (менее 100 А), так как точность настройки будет недостаточной.
• Фиксированная установка - нельзя демонтировать без отключения всей цепи, что усложняет плановое обслуживание.
• Не рассчитан на частые оперативные включения - предназначен для редких коммутаций, не для частого включения/отключения двигателей.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью 150–200 кВт.
• Защита питающего кабеля для группы тяжёлых станков с ЧПУ.
• Коммутирующее устройство для насосной станции с моторным приводом, управляемой с пульта диспетчерской.
• Щитовая защита для конвейерной линии с несколькими двигателями, где важна функция отключения при просадке напряжения.

Практические советы

• Перед установкой проверьте, что расчетный ток КЗ в вашей сети не превышает 35 кА - иначе выключатель не справится с аварией.
• Из-за отсутствия вспомогательных контактов используйте внешние реле или интерфейсы для передачи сигнала состояния в SCADA-систему.
• При настройке расцепителя помните: он работает в диапазоне до 2500 А, но номинальный ток устройства - 250 А. Настройка выше 250 А возможна только для временной перегрузки, а не для длительной работы.
• Обязательно используйте защитные колпачки на винтовых клеммах - они предотвращают случайное прикосновение к токоведущим частям при обслуживании.
• Для систем с частыми отключениями по напряжению убедитесь, что моторный привод имеет достаточную мощность для многократного срабатывания - проверьте спецификацию привода отдельно.
