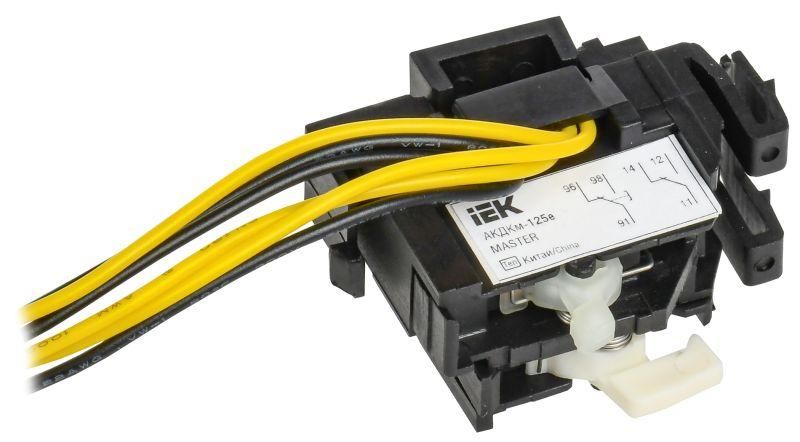

Контакт совмещенный АКДКм-125e (АКДКм-32) MASTER электронный расцепитель - SVA11D-AK-DK-02 IEK

Контакт совмещенный АКДКм-125e (АКДКм-32) с электронным расцепителем от бренда IEK предназначен для сигнализации состояния модульного автоматического выключателя - в нормальном режиме, при аварийном отключении или ручном тестировании. Устройство устанавливается на автоматические выключатели серии MASTER IEK и обеспечивает передачу сигналов в систему управления.

Назначение и область применения

Контакт совмещенный АКДКм-125e (АКДКм-32) с электронным расцепителем выполняет две задачи одновременно: он фиксирует положение силовых контактов автомата (включен/выключен) и сигнализирует о срабатывании защиты - при сработавшем расцепителе, сбое по напряжению, активации независимого расцепителя или нажатии кнопки «Тест». Подходит для интеграции в системы контроля и автоматизации, где важно знать состояние аппарата удалённо - например, в щитовых, на конвейерах, в системах бесперебойного питания или на промышленных объектах с централизованной диагностикой.

Технические характеристики

• Максимальный ток главного устройства: 125 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный коммутируемый ток контактной группы: 1 А
• Количество нормально открытых (НО) контактов: 2
• Количество переключающих контактов: 2
• Габаритная ширина: 25 TE (только для установки на автоматы шириной 25 мм)
• Тип контакта: совмещённый (дополнительный + аварийный)
• Поддерживаемый тип автомата: модульный автоматический выключатель (MCB)

Совместимость и монтаж

Контакт совмещенный АКДКм-125e (АКДКм-32) с электронным расцепителем устанавливается исключительно на модульные автоматические выключатели серии MASTER IEK с шириной 25 TE. Монтаж осуществляется путём защёлкивания на направляющие механизмы автомата - без инструментов. Контакты выходят через боковой корпус, что позволяет легко подключить провода к клеммам. Не совместим с автоматами других серий или производителей, даже при одинаковой ширине. Перед установкой проверьте соответствие модели автомата - только устройства из семейства MASTER поддерживают этот контакт.

Преимущества

• Объединяет два типа сигналов - положение контактов и аварийное отключение - в одном компактном элементе, экономя место в щите.
• Не требует внешнего питания - работает за счёт механического воздействия от движения силовых контактов автомата.
• Высокая надёжность: контакты рассчитаны на долгую работу при малых нагрузках (1 А), подходят для подключения PLC, реле и контроллеров.
• Совместим со всеми функциями расцепления серии MASTER: независимый расцепитель, расцепитель минимального напряжения, тестовая кнопка.

Ограничения применения

• Не предназначена для коммутации мощных цепей - максимальный коммутируемый ток всего 1 А, нельзя использовать для управления двигателями или нагревателями.
• Работает только с автоматами серии MASTER IEK; не подходит для ABB, Schneider, Legrand и аналогичных.
• Не имеет защиты от перенапряжений - при использовании в сетях с высокими помехами рекомендуется применять фильтры или оптопары на входе в контроллер.
• Не допускается установка на автоматы с шириной менее или более 25 TE - габариты не позволяют зафиксировать контакт.

Примеры использования

• На промышленном конвейере: сигнал от АКДКм-125e (АКДКм-32) сообщает контроллеру, что автомат отключился - система останавливает линию и запускает диагностику.
• В распределительном щите здания: при срабатывании защиты по перегрузке контакт передаёт сигнал на пульт диспетчерской службы.
• В системе резервного питания: когда срабатывает расцепитель минимального напряжения, контакт информирует UPS о потере сети.
• При проведении планового обслуживания: нажатие кнопки «Тест» на автомате вызывает замыкание контактов - можно проверить работоспособность цепи сигнализации без отключения питания.

Практические советы

• При подключении используйте провода сечением до 0,5–1,5 мм2 - контакты рассчитаны на слаботочные цепи.
• Не затягивайте клеммы слишком сильно - риск повредить пластиковую часть контакта.
• Перед установкой убедитесь, что автомат полностью вставлен в DIN-рейку - неполный монтаж может нарушить контакт с механизмом.
• Для длительной работы в условиях повышенной влажности или пыли - выбирайте щиты с классом защиты IP54 и выше, сам контакт не имеет отдельной защиты.
• Запомните артикул: АКДКм-125e (АКДКм-32) - это единственный вариант совмещённого контакта для серии MASTER IEK. Аналоги от других производителей не взаимозаменяемы.
