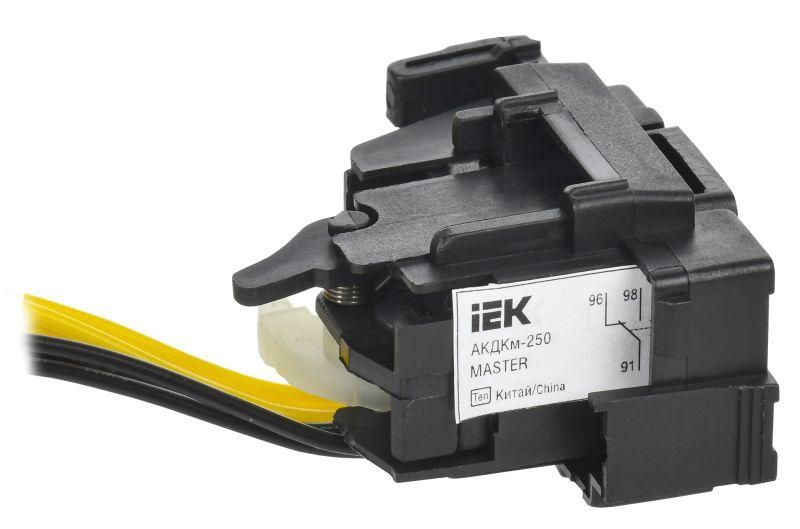

Контакт совмещенный АКДКм-250 (АКДКм-35) MASTER IEK SVA30D-AK-DK-02

Контакт совмещенный АКДКм-250 (АКДКм-35) от бренда IEK предназначен для установки на модульные автоматические выключатели серии MASTER. Он передаёт сигналы о состоянии силовых контактов - включено, отключено или аварийное срабатывание - что позволяет контролировать работу оборудования без дополнительных датчиков.

Назначение и область применения

Контакт совмещенный АКДКм-250 (АКДКм-35) используется для сигнализации состояния модульного автомата. Он фиксирует и передаёт информацию о:

• положении силовых контактов (включён / отключён);
• срабатывании в аварийном режиме (например, при КЗ или перегрузке);
• работе независимого расцепителя;
• срабатывании расцепителя минимального напряжения;
• нажатии кнопки «Тест».

Подходит для систем управления, панелей автоматики, щитов контроля и безопасности в промышленных объектах, на конвейерах, насосных станциях и других местах, где требуется удалённый контроль состояния автоматического выключателя.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Максимальный ток главного устройства: 250 А
• Номинальный коммутируемый ток контактной группы: 1 А
• Тип контактов: 2 нормально открытых (NO) + 2 переключающих (SPDT)
• Габаритная ширина: 28 TE (соответствует стандартному модульному шагу)
• Совместим с автоматическими выключателями серии MASTER IEK

Совместимость и монтаж

Контакт совмещенный АКДКм-250 (АКДКм-35) устанавливается исключительно на модульные автоматические выключатели серии MASTER IEK. Монтируется механически - защёлкивается на специальный крепёжный элемент на корпусе автомата. Не требует внешнего питания, работает за счёт механической связи с движущимися частями выключателя.

Внимание: несовместим с другими сериями автоматов (например, I-94, I-95, ABB, Schneider) даже при одинаковой ширине 28 TE. Убедитесь, что установлен именно автомат из серии MASTER.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и международным стандартом IEC 60947-2. Коммутируемые цепи соответствуют категории использования AC-15 для слаботочных сигналов. Напряжение 400 В обеспечивает безопасную работу в трёхфазных сетях 380–415 В.

Преимущества

• Объединяет два типа сигналов - обычный и аварийный - в одном компактном модуле, экономя место в щите.
• Не требует внешнего источника питания - надёжность выше, чем у электронных аналогов.
• Фиксирует все типы отключений, включая тестовое и принудительное, что важно для диагностики.
• Стандартная ширина 28 TE легко интегрируется в существующие модульные щиты.

Ограничения применения

• Не предназначена для коммутации нагрузок более 1 А - нельзя использовать для управления реле, лампами или двигателями.
• Работает только с автоматами серии MASTER IEK; не подойдёт к другим брендам или сериям.
• Не имеет защиты от внешних воздействий (IP-класс не указан, не рассчитана на открытые площадки).
• Не поддерживает постоянный ток (DC) - только переменный (AC).

Примеры использования

• На промышленном конвейере: сигнал от АКДКм-250 (АКДКм-35) подаётся на пульт оператора, чтобы показать, почему остановился участок - из-за перегрузки, отключения по напряжению или теста.
• В системе бесперебойного питания: отслеживается состояние входного автомата, чтобы система могла реагировать на его отключение.
• В щите управления насосной станцией: сигнал от контакта используется для логики запуска резервного насоса при срабатывании основного автомата.

Практические советы

• При замене автомата всегда проверяйте, что новый - из серии MASTER IEK. Только тогда АКДКм-250 (АКДКм-35) будет работать корректно.
• При монтаже убедитесь, что контакт плотно защёлкнут - слабый контакт может давать ложные сигналы.
• Для подключения используйте провода сечением до 1,5 мм2 - достаточно для сигнальных цепей 1 А.
• Не путайте с обычными вспомогательными контактами: АКДКм-250 (АКДКм-35) даёт сигнал не только при ручном отключении, но и при аварийных расцеплениях.
