Комплект из 3 торцевых зажимов - DPX3 160 | 421026 Legrand

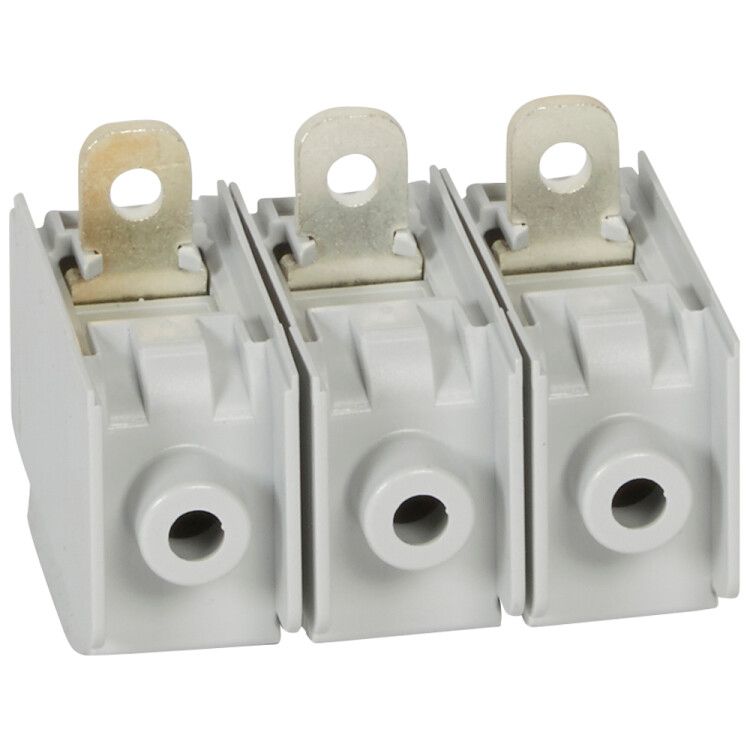

Комплект из 3 торцевых зажимов DPX3 160 с клеммами на 1×95/1×120 мм2 и шиной 18 мм предназначен для надёжного соединения мощных проводников в распределительных щитах. Этот комплект от Legrand Euro, артикул 421026, обеспечивает безопасную коммутацию в цепях переменного тока с высокими нагрузками.

Назначение и область применения

Комплект из 3 торцевых зажимов DPX3 160 используется для создания последовательного соединения между несколькими устройствами через одну общую шину. Каждый зажим позволяет подключить один силовой проводник большого сечения - до 95 или 120 мм2. Применяется в распределительных щитах промышленного и энергетического оборудования, где требуется надёжная передача тока без перегрева. Подходит для подключения автоматических выключателей, УЗО, контакторов и других модульных устройств на DIN-рейке.

Технические характеристики

• Количество полюсов: 3 - три отдельных зажима в одном корпусе
• Тип изделия: клемма торцевая, винтового типа
• Способ подключения: винтовой - фиксация провода гайкой с усилием
• Способ монтажа: на DIN-рейку - устанавливается стандартным защёлкивающим механизмом
• Номинальный ток: 0 А - не имеет собственного токоограничения; допустимый ток определяется сечением провода и условиями эксплуатации
• Род тока: переменный (AC)
• Защита контактов: да - изолированные контактные площадки предотвращают случайное прикосновение
• Подключение проводов: 1×95 мм2 или 1×120 мм2 - можно использовать любой из двух вариантов сечения
• Шина: 18 мм - внутренняя медная шина обеспечивает равномерное распределение тока между всеми зажимами
• Ударопрочность: да - корпус выдерживает механические воздействия при монтаже и эксплуатации
• Цвет: серый (стандартный цвет Legrand для серии DPX3)

Совместимость и монтаж

Комплект из 3 торцевых зажимов DPX3 160 совместим с любыми устройствами серии DPX3, установленными на DIN-рейке. Монтируется напрямую на рейку шириной 35 мм. Для установки достаточно защёлкнуть основание зажима в направляющие рейки - никаких дополнительных креплений не требует. Подключение проводов выполняется после фиксации: оголённый конец провода (до 120 мм2) вставляется в зажим и затягивается винтом. Необходимо следить за тем, чтобы жила была полностью введена в контактную камеру и плотно зажата - слабое соединение вызывает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для клеммных блоков. Защищённые контакты исключают риск поражения током при работе с щитом под напряжением. Корпус выполнен из самозатухающего термопластика, устойчивого к перегреву. Наличие защиты контактов делает комплект безопасным для обслуживания без отключения питания, при условии соблюдения правил работы с электрооборудованием.

Преимущества

• Один комплект заменяет три отдельных клеммы - экономит место в щите
• Медная шина 18 мм обеспечивает минимальное переходное сопротивление и равномерный ток во всех точках
• Высокая прочность корпуса снижает риск повреждения при сборке
• Совместимость с другими элементами серии DPX3 - легко формировать комплексные системы соединений
• Не требует специальных инструментов - достаточно обычной отвертки

Ограничения применения

• Не предназначены для постоянного подключения проводов меньшего сечения - менее 95–120 мм2 - возможна плохая фиксация и перегрев
• Не подходят для цепей постоянного тока (DC) - рассчитаны только на переменный ток (AC)
• Не используются как самостоятельные коммутирующие устройства - только как пассивные соединители
• Не рекомендуются для внешней установки или помещений с повышенной влажностью без дополнительной защиты

Примеры использования

• Соединение трёх автоматических выключателей в одной фазе через общую шину
• Распределение входящего тока от главного автомата к групповым УЗО
• Подключение нескольких контакторов в цепи управления станком
• Формирование общей нулевой шины в промышленном щите с большим количеством потребителей

Практические советы

• При использовании провода 120 мм2 проверьте, что он не слишком жёсткий - возможно, потребуется предварительная подготовка (зачистка, обжим наконечника)
• Не используйте одновременно провода 95 и 120 мм2 в одном комплекте - они имеют разные размеры и могут некорректно фиксироваться
• После монтажа проверьте затяжку винтов - при необходимости подтяните через несколько дней, так как металл может немного “усесться”
• Убедитесь, что рядом с комплектом есть свободное пространство - для доступа к винтам и теплоотвода
• Артикул 421026 - единственный номер для заказа этого конкретного комплекта. Не путайте с аналогами других производителей - даже при схожем внешнем виде отличаются в параметрах и совместимости
